Снятие, установка и регулировка троса газа — бензиновые модели Opel Astra

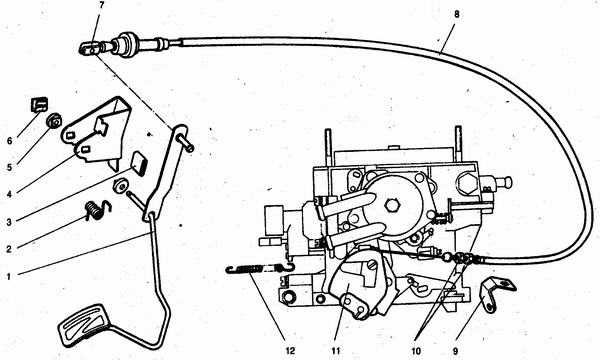

Снятие, установка и регулировка троса газа — бензиновые модели

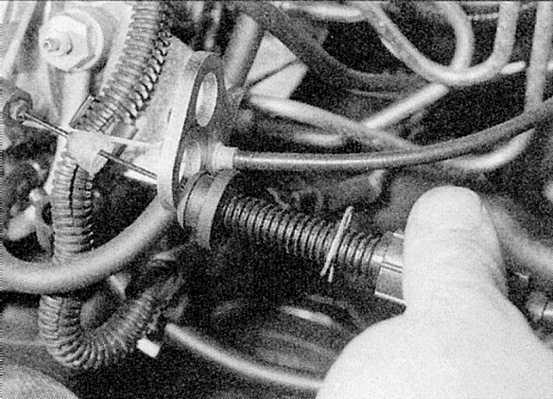

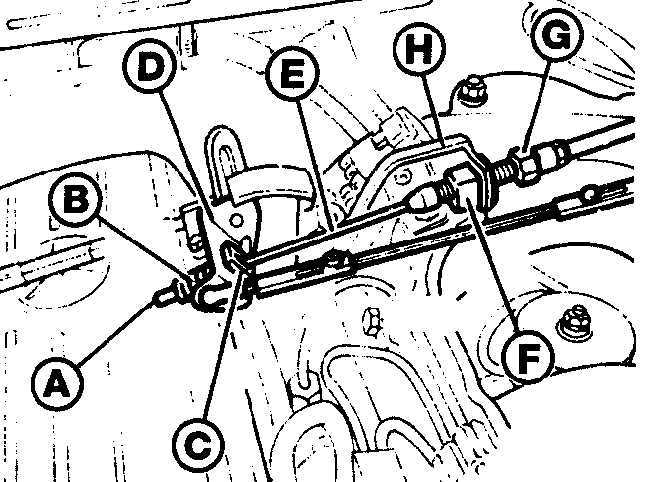

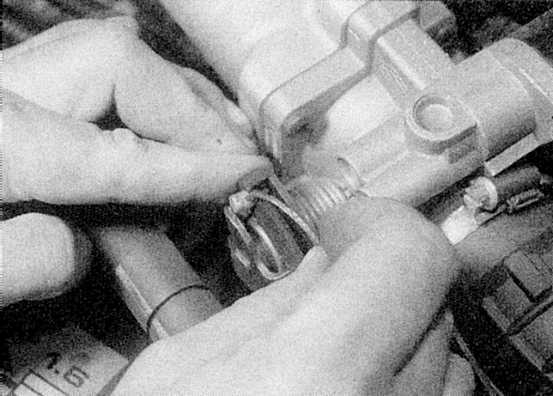

Снятие
| Порядок выполнения | ||||||||||
|
|
Проходные втулки могут быть заменены в индивидуальном порядке. |

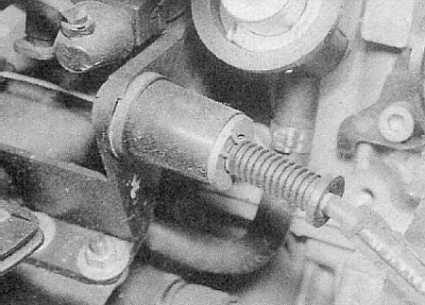

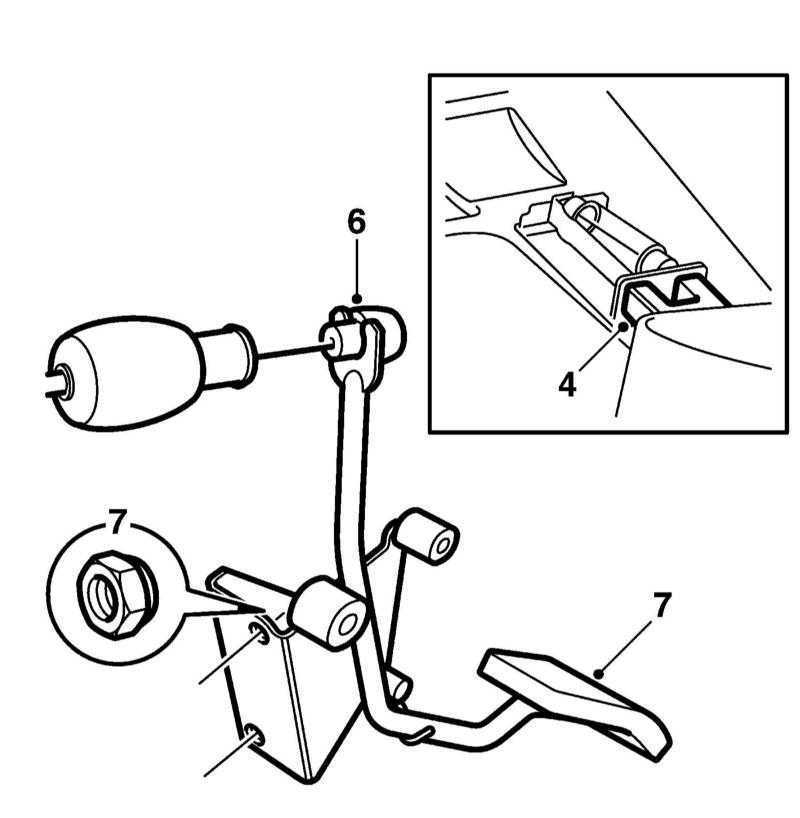

Установка
| Порядок выполнения | |
|

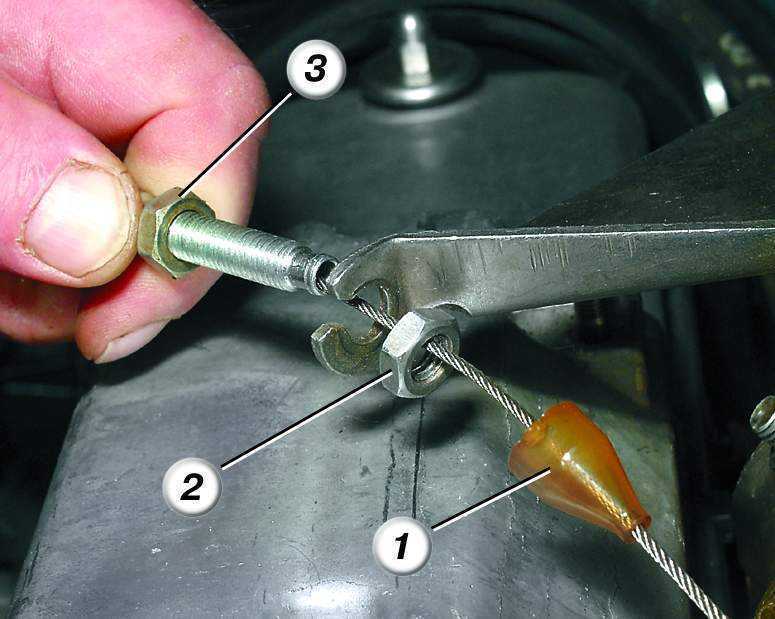

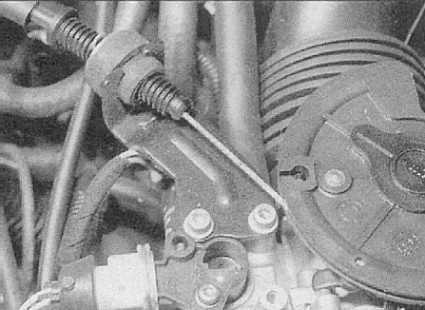

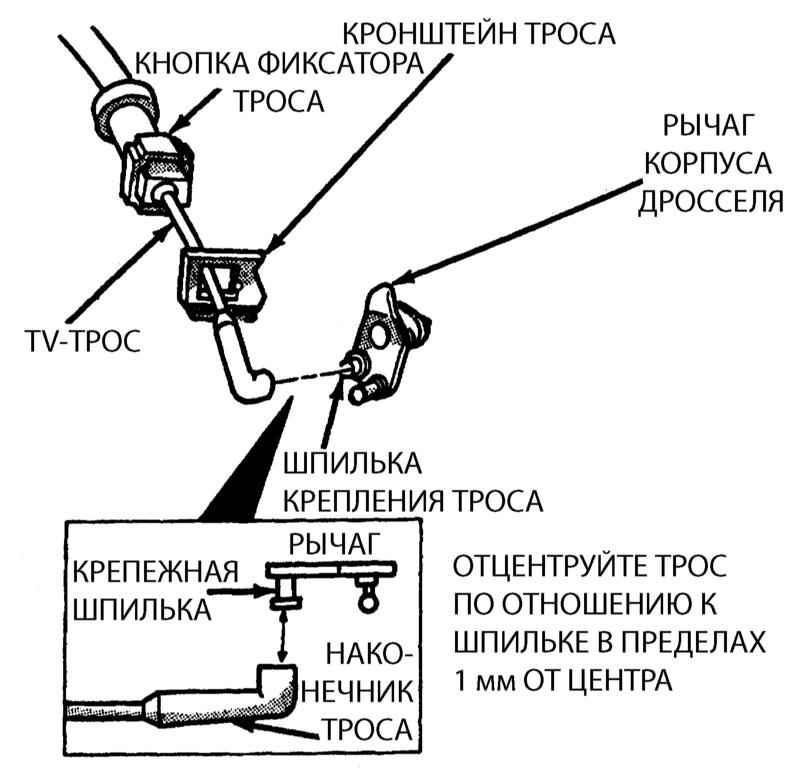

Регулировка
| Порядок выполнения | |||
|
Видео про «Снятие, установка и регулировка троса газа — бензиновые модели» для Opel Astra
Замена тросика газа
Замена тросика сцепления Opel vectra /ascona/calibra/kadett
https://youtube.com/watch?v=JVo2W1DJjJg
Опель Астра G. Регулировка ДПДЗ
Подключение стабилизатора
Теперь остаётся лишь установить стабилизатор, чтобы нормализовать работу заслонки рециркуляции, исключив тем самым вероятность её поломки в ближайшее время.
Выделяют 3 разных способа монтажа. Каждый из них подходит, потому выбирайте на своё усмотрение.
- Первый способ предельно просто. Нужно разрезать один из проводов, который следует к электроприводу. В полученный таким вот образом разрыв подключаются выводы от изготовленного или приобретённого стабилизатора тока.
- Второй вариант предусматривает необходимость подбора разъёмов и подключение стабилизатора между электрическим приводом самой заслонки, а также штатным имеющимся на Astra разъёмом.
- И последний вариант более трудоёмкий, поскольку придётся снимать блок климатического оборудования. Зато вариант самый безопасный и удобный. Для этого достаётся первый контакт из разъёма голубого цвета на блоке контроля климатом, и на его место фиксируется один вывод стабилизатора. При этом второй вывод соединяется с ранее изъятым первым контактом.
По какому именно пути пойти, каждый владелец Opel Astra решает самостоятельно. Никто не заставляет автомобилиста устанавливать стабилизатор или собирать самостоятельно схемы. Всё же не каждый обладает необходимыми навыками и умениями.
Но применение стабилизатора объективно правильное и рациональное решение, учитывая слабое место Astra в виде постоянно выходящей из строя заслонки рециркуляции воздуха. Вам решать, заниматься её постоянным ремонтом и заменой, либо поставить один раз стабилизатор, на долгое время забыв о любых проблемах с системой рециркуляции воздуха в составе климатического оборудования.
Почему заслонка выходит из строя
Несмотря на все свои достоинства, Opel Astra всё же имеет некоторые недоработки в конструкции. Они касаются и устройства заслонки рециркуляции.
Чаще всего неисправность касается её подвижной части, где выполняется стыковка с электрическим приводом. Тут используется пластик, на котором с течением времени и по мере эксплуатации автомобиля появляются трещины. Когда вал привода проворачивается в заслонке, вскоре компонент разрушается полностью и теряется работоспособность.
Если говорить о причинах такой неисправности, то здесь смело можно называть просчёт самих конструкторов Astra. Материал, используемый в элементе, попросту не выдерживает подобной нагрузки, поскольку электропривод обладает слишком высоким моментом.
Когда заслонка неисправная, она срабатывает со слишком малой скоростью, не может полноценно закрывать прохождение наружного воздуха. Потому при активации заслонки наружный воздух всё равно проникает внутрь. Либо устройство не переключается в выставленный автомобилистом режим, из-за чего постепенно в машине запотевают стёкла. Это уже напрямую зависит от того, насколько сильным является повреждение.
Каждому владельцу Astra рекомендуется понаблюдать за тем, как быстро срабатывает заслонка рециркуляции при её исправном состоянии. На скорость влияет сразу несколько факторов, включая частоту использования функции, текущую температуру воздуха, наличие в составе климат-контроля датчика качества воздуха и пр.
Как показывает статистика обращений в сервисный центр, с момента начала эксплуатации автомобиля Opel Astra проходит от 3 до 6 месяцев, когда неисправность заслонки даёт о себе знать. Если автомобиль находится на гарантии, тогда такая поломка входит в перечень гарантийных случаев, то есть водителю обязаны отремонтировать заслонку бесплатно в официальном сервисном центре Opel.
Заслонка рециркуляции воздуха Opel Astra
Если же гарантия уже не действует, автовладельцы Astra будут регулярно сталкиваться с проблемной заслонкой рециркуляции. Здесь существует 2 основных варианта:
- периодически ремонтировать или менять узел;
- модифицировать заслонку, чтобы она реже выходила из строя.
Второй вариант наиболее предпочтительный. Но не все владельцы Astra сразу это понимают. Когда гарантийный срок истёк, все расходы по восстановлению работоспособности климатического оборудования ложатся на кошелёк владельца машины. А это довольно внушительные регулярные затраты. Лучше один раз потратить время и деньги на модернизацию, чем постоянно платить за ремонт и покупать новый узел заслонки.
Обратите также внимание на характер проявления неисправности климат-контроля, в котором вы подозреваете именно заслонку рециркуляции. Если при изменении направления потока воздуха на блоке управления оно не меняется, то имеющаяся поломка не имеет отношения к рассматриваемой заслонке
Причину нужно искать в других компонентах климатической системы.
Способы замены заслонки
Если возникла необходимость демонтировать, заменить или отремонтировать заслонку, всё начинается именно с процедуры снятия.
Мастера и просто бывалые автовладельцы Astra выделяют 2 основных способа выполнения поставленной задачи.
Для первого способа замены потребуется взять:
- трещотку на 5,5 мм.;
- ключ типа торкс на 20;
- ключ накидного типа на 17 мм.
В процессе выполнения демонтажа следует соблюдать определённую последовательность. Запоминайте свои шаги, чтобы правильно собрать узел:
- обязательно отключите минусовую клемму от аккумуляторной батареи;
- откройте бардачок и уберите оттуда всё лишнее;
- открутите 4 самореза по периметру вещевого ящика с помощью торкса;
- аккуратно ящик вытаскивается с посадочного места;
- в верхней части имеется защёлка, из зацепления с которой бардачок выходит при определённом усилии;
- сильно и резко не тяните, поскольку к бардачку ещё подключён провод плафона подсветки;
- отключите разъём и полностью уберите в сторону бардачок;
- в зоне ног переднего пассажира снимите обшивку и уберите воздуховод;
- отключите разъём, питающий электропривод заслонки и электровентилятор системы обдува салона;
- открчтите 5 саморезов, на которых удерживается вентилятор, после чего отсоедините одну защёлку;
- переходя наружу, снимите поводки стеклоочистителей;
- уберите уплотнитель со стороны капота;
- демонтируйте накладку, предварительно отщелкнув 5 зажимов и пластика около лобового стекла;
- подойдя к капоту, открутите 5 саморезов, которые держат корпус воздуховода проблемной заслонки;
- открутите ещё 2 крепления от электропривода, закреплённого на корпусе заслонки;
- установите новую заслонку;
- соберите узел в обратной последовательности.
Не обязательно менять весь узел в сборе. Зачастую, чтобы сэкономить на расходниках, замене подлежит лишь подвижная часть элемента. Замену выполняют с помощью образовавшегося проёма после демонтажа электровентилятора отопителя.
Существует альтернативный метод замены, но он не самый оптимальный и удобный. Хотя некоторые владельцы Opel Astra предпочитают использовать именно его.
Чтобы заменить заслонку, требуется снять вещевой ящик, как показано в предыдущей инструкции. Здесь всё просто, только 4 самореза и 1 защёлка. После откручиваются все винты в зоне фиксации электровентилятора. Это позволит отогнуть немного сам вентилятор вниз, в сторону пола.
Вот тут и появляется небольшой проём, через который можно рукой добраться до подвижной части заслонки, выполнив её ремонт или замену.
Приготовьтесь к тому, что при использовании упрощённого метода работать будет крайне неудобно. Единственное преимущество заключается в отсутствии необходимости снимать большое количество элементов. Хотя тут также приходится демонтировать бардачок и откручивать крепления на электровентиляторе. Выбор за самим автовладельцем Astra.
Установленный двигатель заслонки Opel Astra
Последовательность работ по самостоятельной замене изитроника на механику.
Внимание, в статье описана самая простая переделка. В ходе переделки, мы оставим труп изитроника и будем использовать его сцепление
Это позволяет нам не снимать коробку переключения передач, не прошивать двигатель и не переделывать проводку.
Все работы займут 1-2 дня с перекурами.
Шаг 1 — Снимаем аккумулятор.
Это необходимо для того, чтобы не спалить машину в процессе выполнения работ, да и без его снятия, нам не подлезть к изитронику…..
Шаг 2 — Устанавливаем главный цилиндр сцепления.
Отрезаем заглушку от бачка на главном тормозном цилиндре.
Откручиваем заглушку на моторном щите и устанавливаем на место главный цилиндр сцепления.
Устанавливаем педаль сцепления.
Все это ставится болт он.
Шаг 3 — устанавливаем рычаг переключения передач.
Снимаем джойстик изитроника и отцепляем его ждут проводов.
Меняем резиновую заглушку в моторном щите на пыльник от МКПП. Так как я перекуп и не ставил цели сделать по уму, я просто разрезал резиновую заглушку крест накрест и силком протолкнул тягу переключения передач. Сделал я это, чтобы сэкономить на пыльнике, не деньги, время, просто пыльник надо было долго ждать, а на разборке его не было.
При помощи паяльника или ножа вырезаем в тоннеле КПП отверстие под кулису МКПП. Ничего сложного в этом нет т.к. по форме штамповки пластика все понятно.
Устанавливаем на место кулису и тягу переключения передач.
Тоннель пока не собираемся, так как необходимо ещё настроить кулису.
Шаг 4 — меняем механизм переключения передач от изитроника на крышку от механики.
Отцепляем разъемы управления двигателями выбора передач. И ответим провода в сторону.
Сам механизм выбора передач держится на 4х болтах.
Откручиваем их и аккуратно выводим механизм. Он, как правило в грязи, а при извлечении эта грязь так и норовит упасть в коробку….
Если вам повезет, прокладку получится оставить старую, собственно я так и сделал, но поставил на герметик.
Меняем механизм выбора передач на механизм от МКПП.
Болты от механизма изитроника очень длинные. Используйте болты от механики!
Шаг 5 — устанавливаем вертолеты (тяги переключения передач)
Это самый сложный момент во всей работе.
Я ставил правое крепление без ямы и домкратов, на ощупь сверху.
Левое крепление ставится довольно удобно.
Шаг 6 — настраиваем кулису.
Делается это очень просто. Шестигранником или шилом/сверлом фиксируем рычаг переключения передач в положении между 1-2 передачами и аналогичным образом фиксируем механизм выбора передач на коробке(нажимаем кнопку).
После этого затягиваем болт на тяге переключения передач.
Шаг 6 — монтируем гидропривод сцепления.
Я изготовил гидропривод сам. Рулеткой отмерил по месту 2 медных трубки и развальцевал. На каждой трубке с одной стороны стоял опелевский штуцер, а с другой вазовский. Шланг взял от ваз 2110.
Вышло у меня примерно вот так:
Гидропривод крепким стяжками, а где есть штатные крепления, используем их.
Прокачиваем с помощником. И обязательно проверяем течи.
На этом переделка механической части закончена.
Шаг 7 — переделываем электрику.
Электрику необходимо переделать, так как при любой ошибке по изитроника, запуск двигателя штатным стартером невозможен.
Само реле управляется минусом! Плюс на нем есть постоянно.
Возможны два варианта переделки — использование штатного замка зажигания для запуска двигателя или установка кнопки стартера. Второй вариант реализовать гораздо проще.
Профилактика поломки заслонки
Чтобы в дальнейшем минимизировать риск выхода из строя заслонки рециркуляции на автомобилях Opel Astra, требуется искусственно уменьшить показатель момента электрического привода, который отвечает за работу элемента климатического оборудования.
Для снижения момента и мощности электропривода, в электрическую цепь устройства подключается стабилизатор тока.
Причём и здесь есть 2 варианта установки стабилизатора.
Первый включает в себя пару микросхем типа LM317, 2 резистора и также 2 диода. Резисторы используются с номиналом 8,2 Ом. Настройка стабилизатора выполняется на параметры тока 150 мА. Но не все могут справиться с самостоятельным изготовлением схемы. Тогда сам стабилизатор меняется на ещё один резистор. Но уже с номиналом 36 Ом и 2 Вт.
При этом важно учитывать наличие у резисторной схемы одного недостатка. Ток, проходящий через электропривод заслонки рециркуляции, будет непосредственно зависеть от напряжения, имеющегося в бортовой сети транспортного средства
В рассматриваемом случае это бортовая сеть автомобиля Opel Astra.
Второй вариант стабилизатора выполняется на основе:
- светодиодного моста на 1А и 400V;
- резистора на 8,2 Ом;
- микросхемы типа LM317AEMP или D2PAK на 1 и 1,5 А соответственно;
- разъёма PWL;
- разъёма PWC.
Установленная заслонка рециркуляции воздуха
Собрав одну из схем стабилизатора для нормализации работы электропривода заслонки рециркуляции, перед установкой обязательно проводится проверка.
Разница в схемах заключается в том, что второй работы более компактный и простой в исполнении. При отсутствии навыков и опыта по сборке электросхем лучше обратиться за помощью к специалистам.
Проверка выполняется путём подключения амперметра к схеме, запитанной от аккумулятора. Если ток при первичной проверке составляет около 150 мА с погрешностью 3 мА, это считается нормой. Затем выводы стабилизатора меняются местами и ток проверяется ещё раз. От первого значения погрешность не должна превышать 3 мА. При значениях 153 и 147 мА можно считать стабилизатор функционирующим правильно.
Ремонт
Если автовладелец столкнулся с поломкой заслонки рециркуляции, не обязательно спешить покупать новую деталь. Почти всегда есть возможность её отремонтировать.
Для ремонта применяется металлическое кольцо, внутренний диаметр которого должен составлять 11 миллиметров. Его следует аккуратно, но при этом достаточно плотно натянуть на стороны расположения электропривода. Чтобы кольцо правильно село, предварительно выполняется пропил под валом неисправной заслонки, размер которого должен равняться ширине кольца.
Альтернативой металлическому кольцу также служит возвратная пружина от тяги карбюратора, которая устанавливается на автомобили серии ВАЗ 2101, то есть Копейка. Тут потребуется кусачками убрать усики, и тогда будет гораздо удобнее выполнять установку.
Владельцы Astra придумали ещё один вариант ремонта. Здесь потребуется взять специальный хомут, выполненный из металла, который используется для крепления троса, либо похожий на него элемент, вместе с заклёпками. Вариант привлекателен тем, что пропил делать не нужно. Единственным вмешательством будет выполнение отверстия под размещение заклёпки.
Последним и наименее популярным способом ремонта считается применение гильзы. Её можно сделать самому или заказать у мастера. Но чтобы плотно и качественно посадить гильзу на заслонку, обязательно придётся выполнить пропил, глубина которого составит 23 миллиметра.
Те, кто не хочет заниматься ремонтом, не видит в этом смысла или просто желает минимизировать время, потраченное на восстановление работоспособности заслонки рециркуляции, могут просто приобрести новую запчасть. Для Astra они доступны в обычных магазинах автозапчастей, а также через Интернет.
При покупке новой заслонки обычно встречаются 2 каталожных номера:
- 6802059;
- 1802742.
Под первым каталожным номером продаются заслонки старого образца. Их выпуск уже официально прекращён, хотя встречаются оригинальные и аналоговые запчасти такого типа. Их использовать не рекомендуется при наличии альтернативной запчасти.
Второй каталожный номер выведет покупателя на заслонку новой модификации. В компании General Motors в своё время провели модернизацию, которая позволила заметно улучшить конструкцию новой заслонки. Эта версия конструкции уже не ломается, как в случае с предшественником.
Но проблема поломки самого электропривода никуда не ушла. Потому не стоит отказываться от идеи установки стабилизатора, о котором речь пойдёт чуть позже.
Проверка заслонки
В действительности справиться с заслонкой рециркуляции на Opel Astra H и иных моделях каждый автомобилист может самостоятельно. Первоочередной задачей будет подтверждение факта неисправности элемента.
Чтобы подтвердить или опровергнуть поломку заслонки рециркуляции салонного воздуха, автовладелец может воспользоваться одним из двух методов, либо совместить сразу оба способа диагностики. Для этого не обязательно ехать в сервисный центр, если заменой или ремонтом планируете заняться самостоятельно.
Первый способ предусматривает определение наличия проблемы на слух. Ничего разбирать и демонтировать здесь не нужно. Процедура выглядит следующим образом:
- включается зажигание;
- двигатель при этом не заводится;
- отключаются любые возможные источники шума в салоне (аудиосистема, обдув и пр.);
- водитель также замолкает и внимательно прислушивается;
- нажимается кнопка активации рециркуляции;
- определяется продолжительность жужжания в районе вещевого ящика (бардачка).
Звук обязательно будет слышен даже при исправной работе заслонки. Всё зависит от продолжительности звучания электропривода. Если звук наблюдается в течение 2-3 секунд, это говорит об отсутствии проблем. То есть заслонка работает нормально.
Но когда звук более длительный, и продолжается около 10 секунд, сопровождаясь щелчками и неравномерными звуковыми колебаниями, заслонка вышла из строя. Требуется ремонт или замена узла. Это станет ясно уже при демонтаже.
Если вы хотите максимально точно поставить диагноз заслонке рециркуляции в вашем Opel Astra, тогда придётся прибегнуть ко второму методу. Это уже визуальная проверка состояния элемента.
Такая диагностика выполняется пошагово:
- демонтируется бардачок;
- включается зажигание;
- запускается мотор;
- вентилятор обдува салона включается на максимальной скорости;
- нажимается кнопка рециркуляции.
Если заслонка начинает двигаться в течение 2-3 секунд и замирает в своей конечной точке, всё с ней хорошо, и никаких неисправностей не наблюдается.
Когда движение становится неравномерным, параллельно появляются щелчки или хлопки, положение заслонки меняется несколько раз и изменяется звук от выходящего воздуха, и всё это занимает порядка 10 секунд, тогда элемент вышел из строя.
Микроредуктор заслонки рециркуляции воздуха
