12.19.4. Снятие, ремонт и установка рулевой передачи

РУЛЕВАЯ ПЕРЕДАЧА БЕЗ УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

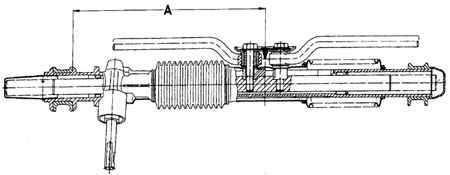

Центровка рулевой передачи

А = 325 мм

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.
2. На моделях с карбюратором снимите воздушный фильтр.
3. На моделях с омывателем фар освободите бачок омывателя и переместите его в сторону.
	4. Используя лезвие отвертки как рычаг, снимите фиксирующую пластину с головок болтов, крепящих рулевые тяги к рулевой передаче, затем вывинтите болты и снимите шайбы и пластину.
5. Если рулевая передача имеет амортизатор, отвинтите болты, крепящие зажим рулевой передачи и снимите амортизатор.
6. Установите рулевую передачу в положение для движения прямо вперед.
7. Отвинтите два зажимных болта, крепящих эластичную муфту и переместите эластичную муфту к рулевому валу.
8. Снимите правое переднее колесо.
9. В моторном отсеке отвинтите болты, крепящие два зажима рулевой передачи к перегородке моторного отсека, затем с правой стороны извлеките рулевую передачу.
10. Имейте в виду, что на некоторых моделях к рулевой передаче могут быть прикреплены провода и шланги, которые перед снятием рулевой передачи необходимо отсоединить.

Ремонт
Самостоятельно можно заменить только защитные чехлы рулевой передачи, шаровые
шарниры поперечной рулевой тяги и поперечные рулевые тяги.Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите рулевую передачу на перегородку
моторного отсека и закрепите ее новыми болтами, затянув их требуемым
моментом.

2. Перед подсоединением эластичной муфты проверьте,
что рулевая передача находится в положении для движения прямо вперед
(А = 325 мм) (см. рис. ).

3. Установите на место эластичную муфту и закрепите
ее болтами.

4. Соедините рулевые тяги с зубчатой рейкой,
при этом установите под них шайбы.

5. Установите пластину или кронштейн амортизатора
и затяните болты требуемым моментом.

6. При установке необходимо использовать новую
фиксирующую пластину, которая устанавливается на головки болтов крепления
рулевых тяг.

7. Дальнейшая установка производится в последовательности,
обратной снятию.

РУЛЕВАЯ ПЕРЕДАЧА С УСИЛИТЕЛЕМ РУЛЕВОГО УПРАВЛЕНИЯСнятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. На моделях с карбюратором снимите
воздушный фильтр.

3. На моделях с омывателем фар освободите
бачок омывателя и переместите его в сторону.

4. Отсоедините шланги с левой
стороны рулевой передачи и закройте шланг и отверстие для шланга подходящими
пробками.

5. Используя лезвие отвертки как
рычаг, снимите фиксирующую пластину с головок болтов, крепящих рулевые
тяги к рулевой передаче, затем вывинтите болты и снимите шайбы и пластину.

6. Если рулевая передача имеет амортизатор,
отвинтите болты, крепящие зажим рулевой передачи и снимите амортизатор.

7. Установите рулевую передачу в
положение для движения прямо вперед.

8. Отвинтите два зажимных болта,
крепящих эластичную муфту и переместите эластичную муфту к рулевому
валу.

9. Снимите правое переднее колесо.

10. В моторном отсеке отвинтите
болты, крепящие два зажима рулевой передачи к перегородке моторного
отсека, затем с правой стороны извлеките рулевую передачу.

11. Имейте в виду, что на некоторых
моделях к рулевой передаче могут быть прикреплены провода и шланги,
которые перед снятием рулевой передачи необходимо отсоединить.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

2. Перед подсоединением эластичной муфты проверьте,
что рулевая передача находится в положении для движения прямо вперед.

3. Установите на место эластичную муфту и
закрепите ее болтами.

4. Соедините рулевые тяги с зубчатой рейкой,
при этом установите под них шайбы.

5. Установите пластину или кронштейн амортизатора
и затяните болты требуемым моментом. При установке необходимо использовать
новую фиксирующую пластину, которая устанавливается на головки болтов
крепления рулевых тяг.

6. Дальнейшая установка производится в последовательности,
обратной снятию.

7. Залейте свежую жидкость в гидравлическую
систему усилителя рулевого управления и удалите из системы воздух.
