Снятие и установка головки блока цилиндров Opel Kadett E
Снятие
Порядок выполнения
1. Снимите провод массы с аккумулятора.
2. Слейте охлаждающую жидкость.
3. Снимите воздушный кондиционер.
4. Отсоедините вентиляционный шланг и снимите крышку головки блока цилиндров. Отсоедините вентиляционный шланг от корпуса распределительного вала.
5. Снимите вакуумный насос.
6. Отсоедините от головки блока цилиндров верхний шланг радиатора, шланг отопителя и шланг охлаждающей жидкости.
7. Отсоедините провод от температурного датчика термостата.
8. Отсоедините топливные трубки от топливных форсунок и от топливного насоса. Отсоедините трубку возврата топлива.
9. Отсоедините провод от электрической шины свечей накаливания.
10. Снимите приводной ремень генератора и ремень насоса системы гидравлического усилителя рулевого управления.
11. Снимите кожухи зубчатого ремня и нижнюю крышку сцепления и маховика. Установите поршень первого цилиндра в ВМТ и снимите газораспределительный ремень со шкива распределительного вала. Заблокируйте распределительный вал.
12. Отсоедините приемную выхлопную трубу от выпускного коллектора и от кронштейна. Снимите трубу.
13. Ослабьте все болты головки блока цилиндров на четверть оборота в спиральной последовательности. В той же последовательности ослабьте все болты еще на половину оборота. Вывинтите болты полностью. При установке необходимо использовать новые болты.
14. Снимите кожух термостата.
15. Снимите корпус распределительного вала и распределительный вал.
16. Снимите толкатели клапанов (рисунок слева) и упорные подкладки (стрелка на рисунке справа).
18. Снимите головку блока цилиндров вместе с коллекторами.
19. Тщательно очистите и осмотрите сопрягаемые поверхности головки и блока цилиндров.
Установка
Порядок выполнения
1. Установите новую прокладку головки блока цилиндров. Толщина прокладки определяется по высоте выступания поршня. В зависимости от толщины, прокладки имеют специальную маркировку – прорези.
2. Надпись OBEN/ TOP на поверхности прокладки должна быть обращена вверх.
3. Установите головку на блок цилиндров.
4. Установите гидравлические толкатели, упорные подкладки и толкатели.
5. Нанесите герметик (GM 1503166) на сопрягаемые поверхности корпуса распределительного вала и головки блока цилиндров и установите корпус на головку.
6. Вставьте новые болты головки блока цилиндров и затяните их в спиральной последовательности до момента затягивания первой ступени.
7. Затяните болты в той же последовательности в соответствии со ступенями 2, 3 и 4 (см. подраздел 4.4.1).
8. Установите оставшиеся детали. Запустите и прогрейте двигатель до нормальной рабочей температуры, выключите его и затяните болты головки на угол указанный в ступени 5.
9. Приблизительно через 1000 км затяните болты головки на угол ступени 6.
Видео про «Снятие и установка головки блока цилиндров» для Opel Kadett E
ремонт, подварка, шлифовка и замена прокладки головки опель кадет C16NZ
Снятие и установка выжимного подшипника Opel Kadett E
Общие сведенияПредупреждение
При установке направляющей втулки выжимного подшипника необходимо использовать новое уплотнительное кольцо.
Общие сведения
1. Для доступа к выжимному подшипнику необходимо снять сцепление.
2. Отвинтите болт, крепящий вилку выключения сцепления к оси отжимного рычага.
3. Если еще не отсоединен трос сцепления от коробки передач, снимите пружинную скобу, крепящую резьбовой наконечник троса сцепления к отжимному рычагу.
4. Снимите наконечник троса с отжимного рычага.

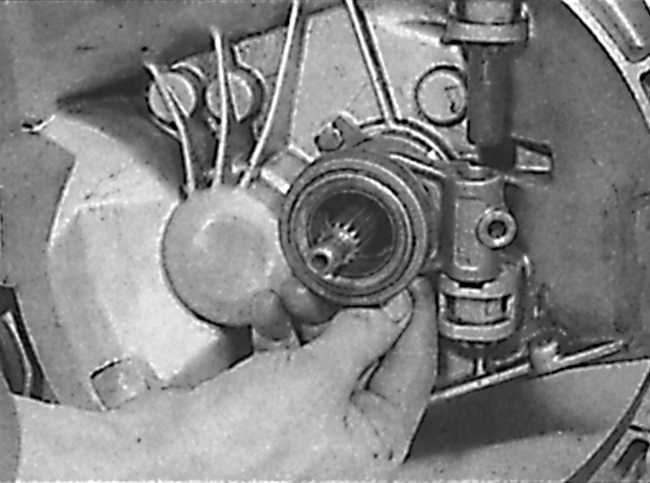

5. Снимите выжимной подшипник с направляющей втулки.
6. Извлеките из картера сцепления ось отжимного рычага, при этом ось также должна выйти из вилки выключения сцепления.
7. При наличии извлеките выжимной подшипник из пластикового кольца.
8. Проверьте выжимной подшипник, который должен вращаться легко, равномерно и бесшумно. Рабочая поверхность подшипника, воздействующая на нажимную пружину, должна быть гладкой, без трещин, местной коррозии или выработки.
9. При наличии дефектов замените выжимной подшипник.
10. При установке нового сцепления выжимной подшипник также необходимо заменить.
11. При необходимости отвинтите три болта и снимите направляющую втулку выжимного подшипника.
12. После снятия направляющей втулки выжимного подшипника можно заменить уплотнительное кольцо входного вала коробки передач.
13. Снимите уплотнительное кольцо, установленное между направляющей втулкой и картером сцепления.
14. Используя отвертки как рычаг, извлеките уплотнительное кольцо из направляющей втулки.
15. Установка производится в последовательности, обратной снятию с учетом следующих моментов.
16. Нанесите тонкий слой смазки на основе дисульфида молибдена на внутреннюю поверхность втулок оси отжимного рычага и внешнюю поверхность направляющей втулки выжимного подшипника.
17. Используя трубчатую оправку соответствующего диаметра, установите новое уплотнительное кольцо в направляющую втулку.
18. Заполните пространство между рабочими кромками уплотнительного кольца литиевой смазкой, затем установите направляющую втулку с новым уплотнительным кольцом.
19. При установке уплотнительного кольца направляющей втулки не используйте смазку.
20. При необходимости замените пластиковые втулки оси отжимного рычага, для чего выбейте их из картера сцепления, используя выколотку и молоток.
21. Установите новые втулки в картер сцепления, при этом блокирующие язычки втулок должны войти в соответствующие пазы в картере сцепления.
22. При наличии установите выжимной подшипник в пластиковое кольцо, затем установите выжимной подшипник вместе с вилкой выключения сцепления на направляющую втулку.
23. Вставьте в картер сцепления ось отжимного рычага и затяните болт крепления вилки выключения сцепления.
