Замена задних тормозных колодок opel astra g в картинках

Снятие, обслуживание и установка колесных цилиндров барабанных тормозных механизмов задних колес Opel Corsa

Снятие, обслуживание и установка колесных цилиндров барабанных тормозных механизмов задних колес

В случае возникновения утечек тормозной жидкости колесные цилиндры подлежат замене в обязательном порядке. Изготовители не рекомендуют предпринимать попытки проведения восстановительного ремонта данных узлов тормозных механизмов.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Подоприте передние колеса противооткатными башмаками. Поддомкратьте задок автомобиля и установите его на подпорки.
Снимите тормозной барабан и башмаки (см. Раздел Снятие, проверка состояния и установка тормозного барабана).
Очистите колесный цилиндр и окружающие его поверхности от грязи.
Снимите крышку с резервуара ГТЦ положите под нее полиэтиленовую пленку и наверните на место, — подкладывание пленки герметизирует посадку крышки и предотвратит вытекание жидкости при отпускании штуцерного соединения гибкого тормозного шланга.
Снимите верхнюю стяжную пружину и разведите в стороны тормозные башмаки, высвободив их из поршней.
Тщательно протерев штуцер, отсоедините гидравлическую линию от задней части колесного цилиндра. Во избежание скругления шлицов штуцера воспользуйтесь специальным накидным ключом с разрезной головкой. При отсоединении не тяните за металлическую трубку тормозной линии во избежание ее деформации, способной существенно осложнить процедуру подсоединения. Сразу же закупорьте открытый конец тормозной линии с целью минимизации потерь жидкости и во избежание попадания в гидравлическую систему грязи.
Выверните болт крепления колесного цилиндра.
Снимите колесный цилиндр с тормозного щита и перенесите его на чистый верстак.

Если на фрикционных накладках тормозных башмаков имеются следы гидравлической жидкости, башмаки следует заменить, а рабочую поверхность барабана тщательно зачистить.

Обслуживание

ПОРЯДОК ВЫПОЛНЕНИЯ

Тщательно протрите цилиндр снаружи.

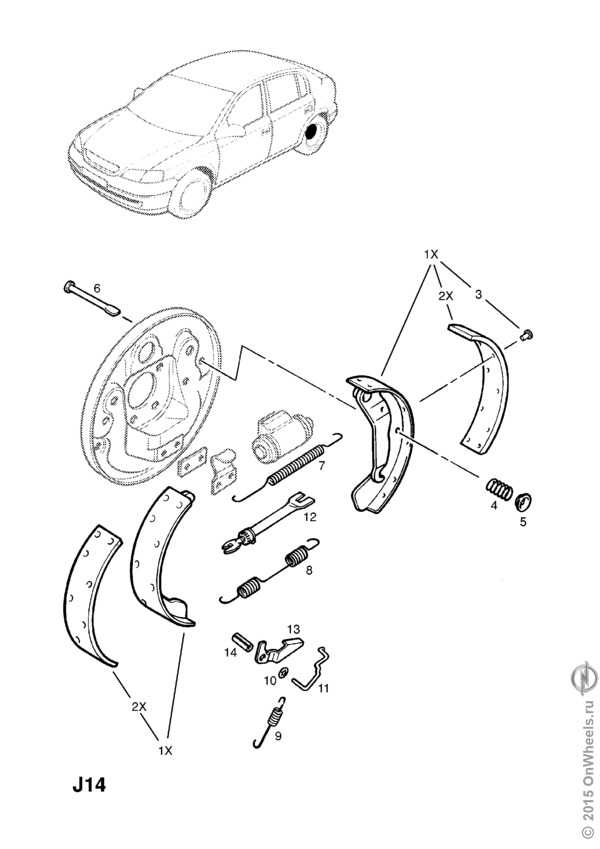

Конструкция колесного цилиндра представлена на сопроводительной иллюстрации. Снимите с цилиндра оба пыльника.

Конструкция колесного цилиндра барабанного тормозного механизма заднего колеса

Обычно поршни свободно выталкиваются из цилиндра под воздействием развиваемого пружиной усилия. В случае необходимости закупорьте торцевое отверстие цилиндра деревянной заглушкой вытолкните поршень путем подачи в цилиндр воздуха через входное отверстие от ножного насоса.
Внимательно изучите состояние рабочих поверхностей цилиндра и поршней. В случае выявления очевидных дефектов замените цилиндр.

Составители настоящего Руководства рекомендуют производить замену цилиндров обоих тормозных механизмов задних колес одновременно.

Если состояние компонентов признано удовлетворительным, произведите замену уплотнительных манжет и пыльников, — соответствующие ремнаборы всегда можно найти в магазинах автомобильных аксессуаров.
Смажьте новые манжеты поршней чистой тормозной жидкостью и пальцем заправьте их в цилиндр, в середину посадив пружину.
Опустите поршни в чистую тормозную жидкость и заправьте их в цилиндр.
Установите новые пыльники и проверьте свободу хода поршней.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей цилиндра и тормозного щита. Разведите башмаки, установите цилиндр на свое штатное место и подсоедините к нему гидравлическую линию, — пока не затягивайте штуцерную гайку.
Вверните крепежные болты и прочно их затяните, — теперь штуцерная гайка можно окончательно затянута. Уберите подложенный под крышку резервуара ГТЦ полиэтилен.
Заправьте башмаки в канавки поршней и установите на место верхнюю стяжную пружину.
Установите на место тормозной барабан (см. Раздел Снятие, проверка состояния и установка тормозного барабана).
Прокачайте тормозную систему (см. Раздел Прокачка тормозной системы), — достаточно прокачать лишь тот контур, цилиндр которого снимался.
Произведите регулировку приводного троса стояночного тормоза. И установите на место чехол рычага управления.
Прежде чем приступать к эксплуатации автомобиля, удостоверьтесь в исправности функционирования тормозов.

Как определить изношенность колодок

Более детально об изношенности колодок:

Самое основное, на что стоит обратить внимание — эффективность тормозов. Когда колодки изнашиваются, то они перестают состыковываться всеми гранями о тормозной диск или барабан, вследствие чего эффективность при нажатии на педаль тормоза существенно падает.
Скрип от колодок

У современных колодок, которыми оснащают все Opel Astra, есть определенный индикатор изношенности. Это определенный элемент, который лежит внутри колодки. Когда она стирается до этого элемента, это вызывает характерный скрип, так как этот элемент трется о диск. В таком случае необходимо срочно покупать комплект колодок на все тормозные диски и/или тормозные барабаны и менять их.
Уводы автомобиля в стороны при интенсивном торможении. Это говорит о неравномерном износе тормозных колодок. Подобные уводы могут спровоцировать аварию или аварийную ситуацию. Стоит понимать, что проверенные на работоспособность и качественные тормоза – это факт избегания аварии или аварийной ситуации, не говоря уже о собственной безопасности и целостности своего автомобиля.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Процесс замены задних тормозных колодок Опель Зафира

1. Снимаем колесо.

2. Откручиваем верхний и нижний направляющие пальцы.

3. Берем отвертку и разжимаем колодки.

4. После того как произвели процедуру разжатия колодок, снимаем суппорт и вешаем на проволоке к пружине.

5. Демонтируем отработанные колодки.

6. После снятия колодок, демонтируем пластины.

7. Производим демонтаж скобы суппорта.

8. Выкручиваем винт который отмечен стрелкой. И демонтируем тормозной диск.

9. Вдавливаем тормозной поршень(спец. инструмент, видно ниже на фото).

10. Очищаем посадочные места тормозных колодок.

11. На очищенную поверхность устанавливаем новые пластины.

12. Теперь нужно смазать направляющие пальцы. Так же проверьте пыльники на пальцах, если порваны обязательно под замену.

13. Возьмите новый тормозной диск и обезжирьте его.

14. Устанавливаем новый тормозной диск, и закручиваем фиксирующий винт.

15. Ставим скобу суппорта

16. Производим установку новых колодок.

17.Закрываем суппорт и закручиваем направляющие пальцы.

После всех работ нажмите на педаль тормоза несколько раз. И после проследите за уровнем тормозной жидкости. Вот и вся работа, сложностей особых нету. Если что-то не поняли просмотрите видео урок.

Замена задних колодок Опель Зафира

Время от времени тормозную систему необходимо проверять. Ведь именно благодаря ей гарантия безопасности на автомобильной трассе значительно увеличивается. Если колодки не подлежат эксплуатации и диски не могут прекратить движение, это чревато дорожно-транспортным происшествием. Когда диск тоненький, а колодок практически нет, тормозному цилиндру необходимо работать на огромное расстояние. А это чревато закусу намертво, в результате чего диск перегреется и может лопнуть. Поэтому в этой статье поговорим как делается замена задних колодок Опель Зафира.

Шаг 1 Откручивая заднее колесо, обнаруживаем, что на этом автомобиле стоят дисковые тормоза, что значительно упрощают процедуру замены.

Шаг 2 Изначально поднимаем автомобиль на подъемник или домкрат и понемногу разбираем суппорт. Выкручиваем нижний болт, который должен открутиться без особых усилий.

Шаг 3 Что касается верхнего болта, то он упирается в тормозной патрубок. Это случается из-за конструктивной особенности тормозного механизма немецкими разработчиками.

Бывает такая проблема: тормозной поршень выходит достаточно далеко и зажимает до конца суппорт в противоположную сторону. Поэтому вдавливаем поршень в обратную позицию, и все становится на свои места.

Шаг 4 Давим поршень обычной отверткой, таким образом, высвобождаем суппорт. Отвинчиваем гайку до конца и демонтируем с установочной позиции суппорт. Поддеваем его слегка стандартной отверткой. Он легко вынимается.

Шаг 5 Вынимаем автомобильные колодки. Смотрим на их состояние и на состояние самого диска. Если они слишком тонкие, их необходимо заменить.

Шаг 6 Вынимаем пластины против скрипа. Они располагаются на направляющих элементах.

Шаг 7 Затем демонтируем сами направляющие колодки.

Шаг 8 Отвинчиваем тормозной механизм и смотрим на состояние в целом.

Когда все разобрано, подготавливаем все механизмы к обратной сборке. Поршень изначально вдавливаем до упора при помощи специального приспособления.

Шаг 9 Всю рабочую поверхность при помощи металлической щетки чистим.

Устанавливаем антискриповые пластины повторно. Очищаем суппорт и смазываем все соответствующей смазкой.

Шаг 10 При необходимости устанавливаем новый тормозной диск. Очищаем с поверхности масло, отмываем в соответствующем растворителе. Тогда они будут качественно работать и не замаслятся.

Шаг 11 Затем сверху интегрируем направляющие колодки и устанавливаем основные элементы.

Устанавливаем суппорт и все прикручиваем в обратном положении.

Необходимо понимать, что все гайки должны быть закручены с хорошим усилием. И лишь тогда можно будет установить колесо и снять автомобиль с домкрата. Но это еще не все. Садимся в салон автомобиля на водительское сидение и нажимаем на педаль тормоза для того, чтобы поршень хорошо вошел в тормозной механизм. Однако стоит учесть, что тормозная жидкость при этом будет находиться ниже минимальной отметки. Доливаем до необходимого обозначения. Нажимаем пару раз на педаль тормоза до момента упругости. Процесс замены задних колодок Опель Зафира можно считать завершенным.

Еще больше полезных советов в удобном формате

Тормозные колодки Опель Зафира: выбор и принцип функционирования, конструктивные особенности и пошаговая инструкция по замене своими руками

Решил я поменять передние тормозные колодки, поскольку начался сильный скрип при торможении. Ну а заодно, раз уж суппорт снимать, то поменял и тормозные диски.

Итак:Для работы понадобятся:— торцевой ключ на 17 (лучше головка+трещетка+вороток с квадратом) — шестигранники на 5 и на 7 (лучше «Торксы») + приспособы для их удержания (маленькая трещетка, вороток, разводной ключ и т.п.)— крайне желательно динамометрический ключ (для затяжки болтов необходимым усилием)— достаточно мощная плоская отвертка— молоток— пассатижи— приспособа для утапливания поршня суппорта (я использовал разобранный трехлапный съемник — без лап)— металлическая щетка— «анаэробный герметик» (или жидкое масло накрайняк)— «жидкий ключ» — на всякий случай

1. Поддомкрачиваем проблемную сторону (не забываем про упоры под задние колеса) и снимаем колесо. Видим что колодки стерлись и диск изношен:2. Изношенный колодками диск имеет по наружному краю буртик. Поэтому, чтобы спокойно снять суппорт надо развести прижатые колодки – используем плоскую отвертку:вставляем ее в зазор м/ду колодкой и диском и отжимаем колодку от дискаЕсли диск предполагается использовать и дальше – можно сделать такЕсли суппорт не заклиненный – все идет легко.3. Снимаем суппорт.Сперва надо снять ограничительную пружину (можно полностью не снимать, а аккуратно перекинуть ту ее часть, что прилегает к колодке, через выступы суппорта) на наружной стороне суппорта. Можно это сделать с помощью все той-же отвертки или пассатижей.(Фотка с прошлой замены)На внутренней (той что обращена к приводным валам) стороне суппорта находим две направляющих оси (пальцы, вкрученные в тормозную скобу) – их головки утоплены в резиновые втулки. И с помощью «Торкса»или шестигранника (7)выкручиваем ихСнимаем сам суппортВынимаем старые колодки (внутренняя крепится в поршне суппорта пружинной распоркой, наружная — просто стоит на направляющих пазах тормозной скобы) и чтобы не повредить тормозной шланг, подвешиваем суппорт к стойке4. Снимаем Тормозную скобу (тот, кто не будет менять диск пункты 4-6 – пропускает).Находим два болта (17 , не «Торкс»), крепящих скобу и выкручиваем ихЕсли не удается начать откручивать, то чтобы сорвать их с места – подстукиваем по концу воротка молотком (в направлении откручивания). Фотка не удалась – рук не хватило .Снимаем скобу5. Снимаем тормозной дискДиск крепится (стопорится) к ступице одним (утопленным «заподлицо») болтом с выемкой под шестигранник «на 5». Вставляем шестигранники откручиваем болтик. Чтобы сдвинуть с места, не сорвав шлицы шестигранника – постукиваем по торцу шестигранника молотком (но без фанатизма)С помощью молотка сбиваем диск со ступицы6. Чистим металлической щеткой ступицу (место посадки диска) и совместив отверстия в диске и ступице под стопорящий болтик, ставим новый, сразу его прикрепив стопором (затягиваем от руки, но достаточно сильно; во избежании «косой» посадки диска — легонько обстукиваем его по плоскости, которая будет соприкасаться с колесным диском).7. Утапливаем поршень суппорта«приспособа»8. Вставляем в поршень внутреннюю колодку9. Прикручиваем на место тормозную скобу (усилие затяжки 95 Нм. ). Резьбу болтов предварительно чуть смазываем маслом, а лучше «анаэробным герметиком» (чтобы не прикипели в последующем). Ставим на направляющие скобы наружную колодку10. Ставим на место суппорт. Вкручиваем (усилие затяжки 28 Нм) направляющие пальцы, слегка смазав скользящую поверхность и внутренность резиновых втулок маслом. Водворяем на место ограничительную пружину.Все! Ставим на место колесо и опускаем с домкрата. Можно и переходить к замене на другой стороне.Вся работа, если все нормально откручивается, занимает 1 час.

Последний раз редактировалось DJo Пт апр 05, 2013 09:29, всего редактировалось 1 раз.

Задние тормозные колодоки

Внимание: Тормозные колодки ВСЕГДА заменять комплектом – 4 шт. (по две на каждую сторону)

Примечание: Ниже описаны снятие и установка тормозных колодок с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

1. Вначале проверяем уровень тормозной жидкости в бачке главного тормозного цилиндра. Если он находится на отметке «MAX» или приближается к ней, откачиваем из бачка часть жидкости. В противном случае она польется через край при установке новых колодок.

2. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем заднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно устанавливаем противооткатные упоры под передние колеса).

3. Отворачиваем колесные болты и снимаем заднее колесо.

4. Щеткой по металлу очищаем тормозной механизм от пыли и грязи.

5. Ключом с головкой на 13 отворачиваем нижний болт крепления тормозного суппорта, придерживая ключом на 17 направляющий палец за шестигранник. Извлекаем болт крепления тормозного суппорта.

6. Таким же образом отворачиваем и извлекаем верхний болт крепления тормозного суппорта.

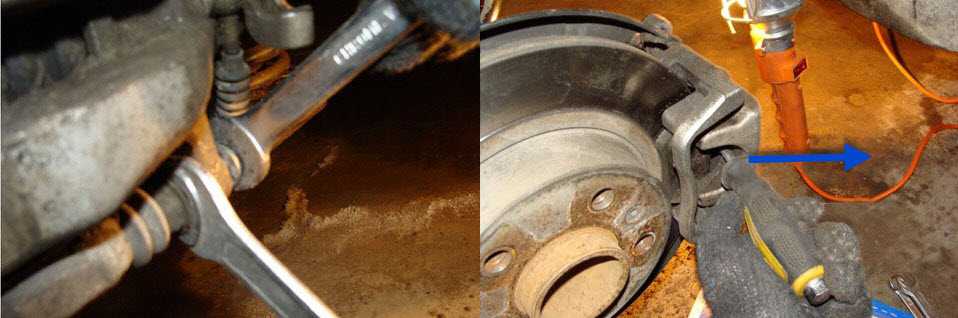

7. Плоской отверткой сверху и снизу поддеваем тормозной суппорт и отсоединяем его от скобы-держателя.

8. Снимаем тормозной суппорт и подвешиваем его при помощи подходящей толстой проволоки за элемент подвески.

Внимание: Тормозной суппорт необходимо подвешивать на прочной металлической проволоке или чем-либо подобном каждый раз, когда он будет снят с креплений, а гибкий тормозной шланг будет оставаться подсоединенным к нему. В случае невыполнение этого требования, на гибкий тормозной шланг будет действовать вес суппорта, что может привести к повреждению шланга, а затем к утечке тормозной жидкости

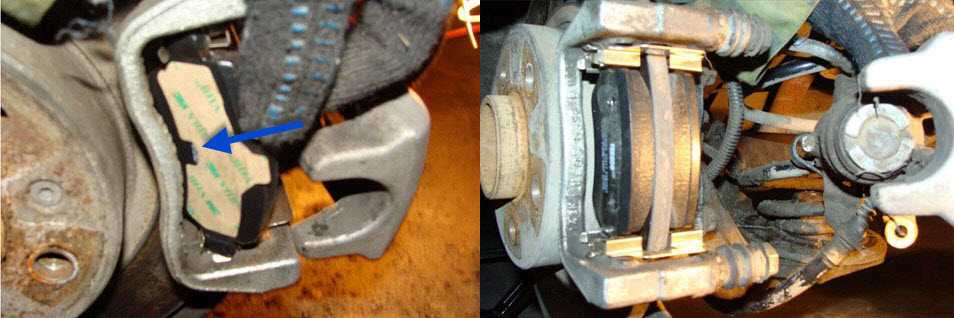

9. Поддеваем отверткой и затем снимаем внутреннюю и наружную тормозные колодки. Удаляем старые тормозные колодки в отходы.

Замена колодок в барабанных тормозах

При замене тормозных колодок первым делом необходимо проверить на уровень износа сам тормозной барабан. Как правило, производят замену барабана каждые 80-120 тыс. км. В зависимости от стиля езды и условий эксплуатаций автомобиля. На процедуру замены тормозных колодок в барабанных тормозных механизмах необходимо от 5 часов на 4 колодки. Для самостоятельной замены тормозных колодок барабанных тормозных механизмов необходимы те же инструменты, что и при демонтаже тормозных колодок тормозных дисков. Стоит лишь добавить длинногубцы, с помощью которых и будет производиться демонтаж большинства деталей барабанного механизма. Процедура замены:

Демонтировать крышку бачка тормозной жидкости главного тормозного цилиндра.
Положить вокруг бачка ветошь, так как не исключено вытекание тормозной жидкости. Таким образом, вы не запачкаете двигатель и проводку.
Установить автомобиль на домкрат с необходимой стороны (заднее правое или левое колесо).
Демонтировать необходимое колесо.
Демонтировать тормозной барабан.
Демонтировать пружину автоматического регулировочного устройства от передней тормозной колодки. Для этого понадобятся длинногубцы.
Надавить на чашку длинногубцами и провернуть её на 90 градусов, одновременно придерживая опорную стойку с обратной стороны.
Извлечь чашку и пружину опорной стойки.
Извлечь саму пружинную стойку.
Повторить процедуру с опорной стойкой задней тормозной колодки.
Отсоединить верхнюю стяжную пружину от передней тормозной колодки, придерживая сами колодки. Опять необходимы длинногубцы.
Развести колодки в стороны.

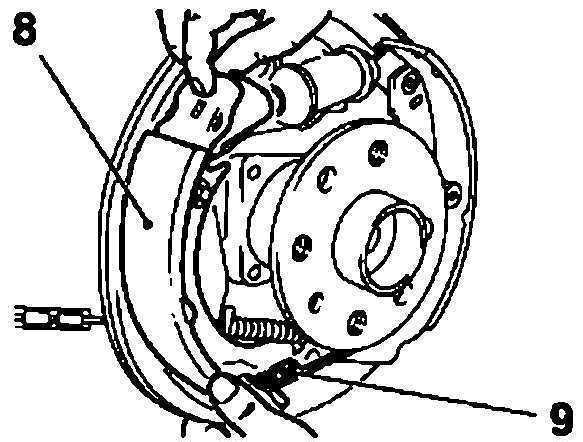

Вывести рычаг задней колодки из зацепления с тросом «ручника» и демонтировать колодки со щита тормозного механизма.
Осмотреть детали тормозного механизма на наличие износа. При необходимости – заменить. Рекомендуется при замене тормозных колодок еще и заменить распорные планки с пружинами.
Нанести на места контакта колодок со щитом специальную высокотемпературную смазку.
Подключить рычаг задней колодки к тросику «ручника».
Установить опорную стойку. Для этого необходимо длинногубцами надавить на чашку и прокрутить стойку на 90 градусов.
Перед установкой распорной планки необходимо предварительно очистить чистой ветошью и смазать высокотемпературной смазкой резьбовую часть. Потом необходимо завернуть стержень так, чтоб планка имела минимальную длину.
Установить распорную планку автоматического регулировочного устройства. Совместить вилку и паз на рычаге задней колодки.
Установить переднюю тормозную колодку в сборе с кронштейном верхней стяжной пружины и собачкой регулировочного устройства.
Совместить вилку распорной планки с пазом на рычаге передней колодки.
Установить опорную стойку передней колодки. Для этого длинногубцами нужно надавить на чашку и прокрутить её на 90 градусов.
Развести в стороны нижние края тормозных колодок, выводя из зацепления со стопорной планкой тормозного щита. После вытянуть тормозные колодки немного на себя.
Зацепить второй конец стяжной пружины отверткой за переднюю тормозную колодку.
Завести нижний край передней колодки за стопорную планку тормозного щита.
Повторить процедуру с задней колодкой.
Зацепить верхнюю стяжную пружину за заднюю тормозную колодку.
Используя отвертку, зацепить второй конец стяжной пружины за кронштейн передней тормозной колодки.
Зацепить второй конец стяжной пружины за кронштейн передней тормозной колодки.
Зацепить пружину за отверстие собачки автоматического регулировочного устройства тормозного механизма.
Используя отвертку, зацепить второй конец пружины собачки за отверстие передней тормозной колодки.
Последующую сборку произвести в порядке, обратном демонтажу.
Повторить процедуру со вторым барабаном.
Проверить уровень тормозной жидкости. При необходимости – долить.

Процедуру замены тормозных колодок в барабанных тормозных механизмах рекомендуется доверить авто мастерам и сервисных центров, так как это дело достаточно трудоёмкое и без опыта ремонта тормозной системы будет очень непросто.
