Органы управления и контрольные приборы опель кадетт

Корректировка срока техобслуживания

Как обнулить сервисный световой индикатор обслуживания Opel Astra G (Opel Astra Classic II). По годам: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006:

• Зажигание выключено.
• Нажмите и удерживайте кнопку сброса одометра поездки.
• Включите зажигание за одну позицию до запуска двигателя.
• Примерно на 2 секунды на дисплее появятся технические символы INSP.
• Удерживайте нажатой кнопку одометра поездки, пока на дисплее не появится текст «- — -».

Если описанная выше процедура сброса сервисного индикатора Opel Astra G не подходит, попробуйте это:

• Сядьте в машину и закройте дверь.
• Нажмите и удерживайте педаль тормоза.
• Нажмите и удерживайте кнопку сброса отключения, при этом тормоз по-прежнему должен быть зажат.
• Включите зажигание за одну позицию до запуска двигателя.
• На дисплее появится сообщение «InSP», а под InSP это «- — — -».
• Продолжайте удерживать кнопку отключения и педаль тормоза около 15 секунд.

В этот момент должно вспыхнуть InSP, а затем компьютер сбросит пробег 19 000 (в некоторых случаях вместо 19 000 появится другое число, например, 15 000 или 30 000). Вы можете отпустить кнопку отключения и педаль тормоза, и индикатор будет сброшен.

Кнопка сброса сервисного интервала

Как вам сбросить сервисный индикатор Opel Astra H (Opel Astra Classic III). По годам: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012:

• Сядьте в машину и закройте дверь.
• Нажмите и удерживайте педаль тормоза.
• Нажмите и удерживайте кнопку сброса отключения, при этом тормоз по-прежнему должен быть выжат.
• Включите зажигание за одну позицию до запуска двигателя.
• На дисплее появится сообщение «InSP», а под InSP это «- — — -».
• Продолжайте удерживать кнопку отключения и педаль тормоза около 15 секунд.

В этот момент должно вспыхнуть InSP, а затем сбросить пробег 19 000 (в некоторых случаях вместо 19 000 появится другое число, например, 15 000 или 30 000). Вы можете отпустить кнопку отключения и педаль тормоза, и индикатор будет сброшен.

Если описанная выше процедура обнуления сервисного индикатора Opel Astra H не работает, попробуйте это:

• Зажигание выключено.
• Нажмите и удерживайте кнопку сброса одометра поездки.
• Включите зажигание за одну позицию до запуска двигателя.
• На дисплее примерно на 2 секунды загорятся символы INSP.
• Удерживайте нажатой кнопку одометра поездки, пока на дисплее не появится текст «- — -».
• Вы можете отпустить кнопку отключения, теперь индикатор сброшен.

Как можно сбросить сервисный интервал на Opel Astra J 2009, 2010, 2011, 2012:

• Включите зажигание за одну позицию до запуска двигателя.
• Нажимайте кнопку MENU, пока на дисплее не появится меню информации об автомобиле и настройки.
• Вращайте кнопку с двумя стрелками, расположенную рядом с кнопкой МЕНЮ, вверх и вниз, пока не появится сообщение «Оставшийся срок службы масла».
• Нажмите и удерживайте кнопку SET/CLR, нажмите педаль тормоза.
• Отпустите кнопку SET/CLR и педаль тормоза, выключите зажигание.

Выбор сервиса всегда остается за вами, хотя многие автомобилисты стремятся к полному ТО, зная, что предварительная проверка всех рутинных аспектов может в конечном итоге улучшить производительность и продлить срок службы автомобиля. Механический обзор функций, в том числе шин, тормозов, фильтров и жидкостей, также может помочь предотвратить возникновение каких-либо долговременных проблем и избежать неприятных затрат!

Меры профилактики

Как не допустить проблем в работе электросхемы автомобиля:

1. В первую очередь, всегда следите за работой аккумулятора. Время от времени батарею необходимо проверять на предмет наличия разряда, если вы заметили, что АКБ разряжена, ее надо как можно быстрее зарядить. Особенно, если речь идет об эксплуатации авто зимой — в зимнее время батареи разряжаются быстрее. Подробнее о том, как зарядить аккумулятор в домашних условиях, вы можете узнать из этой статьи. Также профилактика АКБ включает в себя проверку уровня электролита и его добавление при необходимости. Замена батареи должна произойти как можно быстрее, если на устройстве имеются следы повреждений, трещины и т.д.
2. Работоспособность генератора. О выходе из строя этого узла автомобилисту могут сказать такие симптомы, как появление лампочки разряда АКБ на приборной панели или ее мигание, выкипание аккумулятора. Если узел работает, но не правильно, при включении фонарей вы сможете заметить, что они стали светить менее ярко. А когда обороты двигателя будут увеличиваться, яркость свечения фар также возрастет. Диагностика узла должна производиться в том случае, если при его работе имеется гул или транспортное средство время от времени глохнет. Если машина глохнет во время езды, а генераторный узел при этом гудит, это говорит о том, что в электроцепи не хватает напряжения, при этом батарея может быть нормально заряжена. Более подробно о причинах, симптомах и диагностике генератора вы можете узнать из этой .
3. При установке новых гаджетов или аудиосистемы укладывайте только соответствующие провода. Проводка может быть многожильной, с разным сечением, рекомендации касательно использования тех или иных проводов должны быть приведены в сервисной инструкции к прибору, который вы устанавливаете.
4. Всегда используйте предохранители, которые соответствуют необходимому номиналу. Если на устройства написано 15А, то необходимо использовать именно 15-амперный предохранитель. Не на 12, не на 20 А, а именно на 15.
5. Не используйте авто с разряженным аккумулятором, это может привести к его полному разряду и, соответственно, ускоренному износу.

Что входит в электросхему?

Полная электросхема Опель Астра

Для начала рассмотрим, из каких систем состоит электрическая схема автомобиля Опель Астра А, Б или H:

• система управления силовым агрегатом;
• бензонасос, а также устройство подогрева фильтрующего элемента и регулятор положения педали газа;
• система охлаждения мотора;
• устройства очистителей лобового и заднего стекла (если это хэтчбек, в седанах заднего дворника нет), датчик дождя, узел для омывания оптики;
• внешние зеркала заднего обзора;
• электрические стеклоподъемники, если ими оборудовано авто;
• модели Астра H также оснащаются системой отопления и вентиляции салона транспортного средства;
• освещение багажного отделения, салона, прикуриватель;
• освещение контрольного щитка, а также передней и задней оптики;
• тягово-сцепной узел, гудок;
• противотуманная оптика, а также система освещения номерного знака;
• устройство обогрева заднего стекла, климат-контроль или кондиционер, различные регуляторы;
• освещение зеркала потолочного козырька и бардачка.

Электросхема системы охлаждения мотора

Дилемма: ремонтировать самому или заехать на СТО?

В интернете огромное количество информации в основном на форумах, где ремонт сим-модуля бортжурналы Opel Astra описывают довольно подробно. Автомеханики действуют по определенной схеме:

1. Хороший результат дает пропайка контактов.
2. Оказывает положительное действие исправление «недугов» шлейфа.
3. Неплохо сказывается на функционале прибора монтаж защелок, отвечающих за снижение вибрации.
4. В иных случаях эффективно сим-модуль «Опель-Астра H» заменить новым.

Изучив информацию из разных источников, хозяин машины решает выполнять ремонт своими руками с целью экономии. Возлагая слишком большие надежды на собственные знания, ожидаемый результат он не получает. Итог – начинаются поиски нового аппарата, который стоит довольно недешево.

Суть дальнейшего алгоритма

Колеса нужно поставить прямо. Крепежи у пластинок отвинчиваем, отсоединяем разъем жгута сигнальной кнопки. Электропровода тоже нужно отсоединить. Далее идет облицовка пластикового кожуха, кольцо убирается. Придется демонтировать блок управления на тыльной стороне колонки. Затем разъемный держатель приподнимаем и открепляем.

Обязательным дальнейшим условием будет отметка положения штурвала. Следует также открутить срединный крепеж, и руль уже легко поддается вытаскиванию. Наконец-то, можно приступить к «лечению» устройства, демонтируя модульное устройство, прикрепляемое тремя винтиками, с рулевого механизма.

При диагностировании причины дефектов с модульной системой в недостаточном контакте улиточного шлейфа сервисмены зачищают и подгибают разъемные «усики». В некоторых ситуациях обращаются к методике дублирования разъема проводным шлейфом, заранее подготовленным.

Opel Astra h как сбросить ошибки — Автогностика

Доброго времени суток уважаемые астроводы! Езжу на Opel astra H Z16XEP 2007 года. Подскажите кто сталкивался что за поломка могла выдать следующие ошибки? 23002 неисправность первичной цепи управл. бензонасосом30400 Пропуски зажигания в 4 цилиндре160030А -? 210300 Отсутствует связь с CAN-BUS210400 переполнен Счетчик сброса CAN-BUSНадеюсь расшифровал ошибки правильно.Гнать машину в сервис нет возможности (слишком далеко от цивилизации нахожусь)Если ошибки мало что говорят, то перечислю симптомы: такое ощущение что машина едет на половине движка но нет ни каких подергиваний просто такое ощущение что вместо 1.6 где-то 0.5машину больше 60 разогнать не реально! Машина заводиться как и прежде прекрасно с пол оборота. Если кто может подсказать где порыться в машине буду очень признателен.

Sergey (Zebediah) Сергей, Спасибо большое, я тоже склоняюсь к модулю зажигания.

Sergey (Zebediah) Сергей, К сожалению нет но записался к знакомому в сервис поеду посмотрим прозвоним.

Sergey (Zebediah) Sergey, нет, у меня модуль выглядел как новый.

Sergey (Zebediah) Сергей, детали не обязательно насквозь проплавиться, чтобы выйти из строя

Принцип работы CAN Опель Астра Г

1. Руководства по ремонту
2. Руководство по ремонту Опель Астра 2004-2006 г.в.
3. Принцип работы CAN

Вместо отдельного проводника для каждого сигнала используются только два общих провода, что позволяет одновременно получать информацию о состоянии большинства приборов и датчиков, не используя при этом отдельные тумблеры и переключатели. Шина CAN, получая важную информацию (например, о неисправности), фиксирует ее в своей памяти.

↓ Комментарии ↓

1. Эксплуатация и техническое обслуживание автомобиля

1.0 Эксплуатация и техническое обслуживание автомобиля 1.1. Общие сведения 1.2. Органы управления и комбинация приборов 1.3. Кондиционер и отопитель 1.4. Оборудование салона 1.5. Система пассивной безопасности 1.6. Вождение и обслуживание автомобиля 1.7. Таблицы

2. Двигатель

2.0 Двигатель 2.1. Новый бензиновый двигатель Z 18 XER DOHC-I 2.2. Бензиновые двигатели – общие процедуры проверки 2.3. Снятие и установка силового агрегата 2.4. Механическая часть двигателя 2.5. Проверочные и ремонтные операции компонентов механической части двигателя 2.6. Система охлаждения 2.7. Система впрыска топлива бензиновых двигателей 2.8. Система смазки 2.9. Таблицы

3. Трансмиссия

3.0 Трансмиссия 3.1. Сцепление 3.2. Механическая коробка передач 3.3. Автоматическая коробка передач 3.4. Приводной механизм 3.5. Таблицы

4. Ходовая часть

4.0 Ходовая часть 4.1. Общие сведения 4.2. Колеса и шины 4.3. Передняя подвеска 4.4. Задняя подвеска 4.5. Таблицы

5. Рулевой механизм

5.0 Рулевой механизм 5.1. Общие сведения 5.2. Предварительные проверки 5.3. Рулевой механизм 5.4. Таблицы

6. Тормозная система

6.0 Тормозная система 6.1. Общие сведения 6.2. Общие процедуры проверки 6.3. Операции регулировки и замены элементов тормозной системы 6.4. Таблицы

7. Бортовое электрооборудование

7.0 Бортовое электрооборудование 7.1. Общие сведения 7.2. Система электроснабжения 7.3. Бортовое электрооборудование 7.4. Таблицы

8. Кузов

8.0 Кузов 8.1. Особенности конструкции 8.2. Навесные элементы

9. Схемы электрооборудования

9.0 Схемы электрооборудования 9.1 Обозначения, использующиеся на схемах электрооборудования 9.2 Система охлаждения двигателя (двигатели Z14XEP, Z16XEP, Z18XE и Z17DTL) 9.3 Передние и задний стелоочистители/Датчик дождя/Омыватели фар 9.4 Стеклоподъемники 9.5 Выключатель стоп-сигналов/Выключатель фонарей заднего хода/Панель переключателей наружного освещения/Подсветки панели приборов 9.6 Задние комбинированные фонари/Подссветка номерного знака/Стоп-сигнал верхнего уровня 9.7 Фары (кроме ксеоновых)/Противотуманные фары 9.8 Внутреннее освещение салона/Розетка отбора мощности/Прикуриватель/Освещение богажного отделения

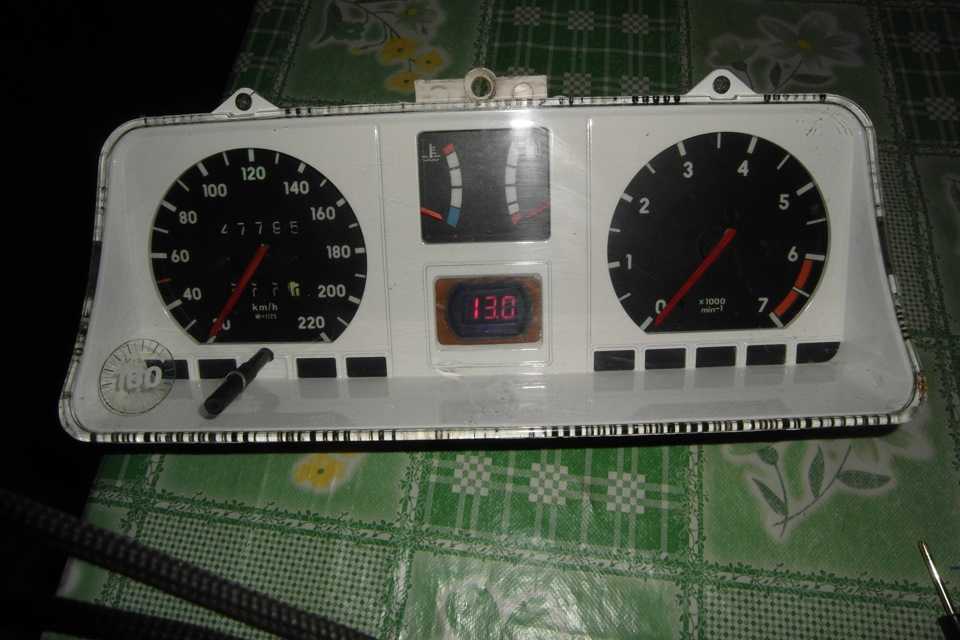

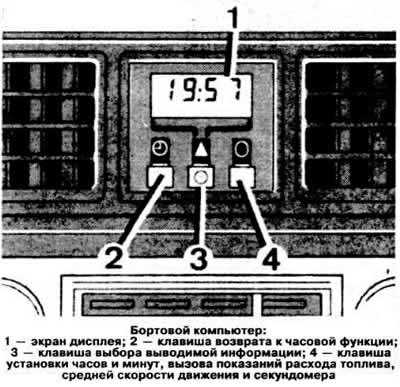

Измерители и указатели

Одометр

При выключенном зажигании индикация общего пробега включается путем кратковременного выжимания установочной кнопки и остается активной в течение около 15 секунд.

Яркость индикации дисплея регулируется тем же регулятором, что и интенсивность подсветки приборов (см. иллюстрацию Расположение органов управления на панели приборов автомобиля). Регулировка показаний хронометра производится при помощи той же установочной кнопки, 2-секундное выжимание которой в режиме индикации времени приводит к переходу в режим корректировки сначала часовых показаний (корректируется кратковременными нажатиями кнопки), затем — после очередного 2-секундного удерживания кнопки — минутных. Выход из режима корректировки производится также путем 2-секундного удерживания установочной кнопки нажатой.1_SPПериоды простоя транспортного средства с отключенной аккумуляторной батареи регистратором интервалов текущего обслуживания не учитываются.

Указатель температуры охлаждающей жидкости двигателя

Контроль температуры охлаждающей жидкости по конструктивным причинам может производиться только при ее уровне в системе. Выход двигателя в нормальный рабочий температурный режим подтверждается переходом стрелки указателя в среднее положение (между отметками 80 и 100).При работе двигателя система охлаждения находится под избыточным давлением, поэтому показания измерителя могут кратковременно подниматься за пределы отметки 100°С. Смещение стрелки в выделенный красным цветом диапазон шкалы свидетельствует о перегреве, — следует немедленно прекратить движение, заглушить двигатель и проверить уровень охлаждающей жидкости (в случае необходимости произведите соответствующую корректировку, — см. Главу Текущее обслуживание). Еще одной причиной перегрева может явиться отказ срабатывания вентилятора системы охлаждения, — проверьте исправность функционирования соответствующего датчика-выключателя.

Указатель запаса топлива

Старайтесь не допускать полной выработки топлива! В особой мере данное предупреждение относится к дизельным моделям, удаление воздуха из системы питания которых относится к числу достаточно трудоемких процедур.Ввиду того, что в баке всегда остается определенное количество остатков топлива, фактический объем полной заправки может несколько отличаться от номинального значения в меньшую сторону.

Усилители рулевого управления

Принцип действия EHPS Электрогидравлическое рулевое управление с усилителем уменьшает усилие на рулевой механизм. Гидросистема действует также как и система рулевого управления с усилителем, используемая на других моделях, однако в ее состав входит гидравлический насос с электрическим приводом, независимый от двигателя автомобиля. Блок управления и насос гидросистемы составляют единый модуль и могут быть заменены только в сборе.

Усилие от EHPS регулируется блоком управления, как функция частоты вращения двигателя и в соответствии с трехмерной регулировочной характеристикой двигателя.

На Astra-H используются две различных системы EHPS.

EHPS производства TRW используется на версиях с бензиновыми двигателями небольшой мощности и Z 17 DTL и не включается в систему шины CAN. Эта система EHPS является такой же, как и EHPS II используемой на Astra G. Для целей диагностики, эта система имеет собственную линию диагностики (вывод диагностики 7). EHPS производства TRW обеспечивает двухступенчатое, в зависимости от нагрузки, регулирование скорости вращения насоса (2 скорости). Величина нагрузки определяется по току, который электродвигатель потребляет от электрической системы автомобиля.

EHPS производства ZF используется на бензиновых двигателях большой мощности и Z 17 DTH и связана с шиной HS CAN Astra-H. EHPS производства ZF работает в зависимости от скорости и нагрузки и использует две различных регулировочные карты. Соответствующие условия движения определяются по скорости автомобиля, как функция смещения рулевого колеса, а сервоусилие рулевого управления уменьшается при увеличении скорости движения. На автомобилях со спортивным шасси, вторая регулировочная карта может быть активизирована кнопкой включения спортивного режима.

Элементы системы EHPS Внешние отличия между системами TRW и ZF

Система TRW

Бачок гидросистемы круглой формы.

Жгут проводов, связанный с электрогидравлическим модулем не может быть отделен.

Трубопроводы гидравлической системы, проложены индивидуально к электрогидравлическому модулю и крепятся посредством соединительной гайки или хомута.

Система ZF

Бачок гидросистемы круглой формы, с двумя плоскими областями.

Жгут проводов, связан с электрогидравлическим модулем посредством двух разъемов.

Трубопроводы гидравлической системы присоединены к электрогидравлическому модулю и рулевому механизму посредством центрального болта.

Принцип действия – EHPS ZF

Блок управления EHPS управляет системой по карте в зависимости от угловой скорости вращения насоса гидросистемы. Скорость автомобиля передается к блоку управления EHPS через шину CAN.

Датчик угла поворота

EHPS производства TRW, который не связан с шиной CAN, не имеет датчика угла поворота. Вместо этого используется информация о повышении давления в рулевом механизме, которое происходит при повороте рулевого колеса.

Автомобилям с антиблокировочной системой тормозов ESP MK60 имеют датчик угла поворота в CIM. На автомобилях с EHPS ZF, информация от датчика угла поворота CIM передается через шину HS CAN к блоку управления EHPS. Из-за большой потребляемой мощности гидравлический насос не приводится в действие, пока двигатель не работает. Если во время поездки происходит отказ генератора переменного тока, гидравлический насос выключается, чтобы предохранить аккумуляторную батарею от разряда.

Поэтапная подготовка

Следует придерживаться определенной последовательности ремонтных манипуляций.

Для начала рулевое колесо предстоит снять. Делать это нужно при минусовой скинутой клемме АКБ. Как правильно снимать штурвал? Здесь первоначально мешает подушка безопасности, ее нужно убрать, повернув руль на 900 градусов. Дальше необходимо отщелкнуть крепежи и два цветных разъема от подушки, пропустить их через руль.

Внимание! Разбор подушки ввиду наличия пиропатрона проводится крайне осторожно!

Что видно в нише теперь:

1. Открывается доступ к пластине сигнальной кнопки, которая выполнена из металла.
2. Виднеется провод бело-коричневого оттенка, от него идет питание в верхнюю пластину.
3. Нижняя пластина «питается» через коричневый шнур.

Также виден винт, держащий пластинку, центральный фиксатор рулевого колеса, главный разъем, ответственный за работу кнопок на штурвале и пружинка защелок Air Bar.

Инструкция по замене проводки

Перед тем, как заменить оборванный провод на Опель Астра H, необходимо его найти. Для диагностики вам потребуется контрольная лампочка с проводом. Один конец лампочки следует подключить к кузову транспортного средства, а с помощью второго диагностируется наличие питания в места соединения. Как показывает практика, чаще всего обрыв проводки можно найти на изгибах проводов, и значительно реже — в жгутах.

Итак, процедура замены выглядит следующим образом:

1. Сначала ищется оборванный участок.
2. После того, как неработоспособный провод найден, его необходимо извлечь.
3. После извлечения производится укладка нового кабеля. При прокладке необходимо учесть, что провод не должен взаимодействовать с движущими частями кузова или другими движущимися элементами. В противном случае очень быстро может произойти перетирание кабеля и, соответственно, его обрыв.
4. Когда кабель уложен, его необходимо подключить. Места соединений лучше запаять и защитить при помощи изоляционной ленты. Также изолентой можно обмотать весь провод — это позволит увеличить его ресурс эксплуатации.
5. После установки кабеля производится проверка работоспособности оборудования. Если все работает правильно, то можно прятать провод и наслаждаться работой исправного авто. Если же что-то не работает, нужно искать причину и устранять ее (автор — канал TEXaS TV).
