Принцип работы CAN Опель Астра Г
- Руководства по ремонту
- Руководство по ремонту Опель Астра 2004-2006 г.в.
- Принцип работы CAN
Вместо отдельного проводника для каждого сигнала используются только два общих провода, что позволяет одновременно получать информацию о состоянии большинства приборов и датчиков, не используя при этом отдельные тумблеры и переключатели. Шина CAN, получая важную информацию (например, о неисправности), фиксирует ее в своей памяти.
↓ Комментарии ↓
1. Эксплуатация и техническое обслуживание автомобиля
1.0 Эксплуатация и техническое обслуживание автомобиля 1.1. Общие сведения 1.2. Органы управления и комбинация приборов 1.3. Кондиционер и отопитель 1.4. Оборудование салона 1.5. Система пассивной безопасности 1.6. Вождение и обслуживание автомобиля 1.7. Таблицы
2. Двигатель
2.0 Двигатель 2.1. Новый бензиновый двигатель Z 18 XER DOHC-I 2.2. Бензиновые двигатели – общие процедуры проверки 2.3. Снятие и установка силового агрегата 2.4. Механическая часть двигателя 2.5. Проверочные и ремонтные операции компонентов механической части двигателя 2.6. Система охлаждения 2.7. Система впрыска топлива бензиновых двигателей 2.8. Система смазки 2.9. Таблицы
3. Трансмиссия
3.0 Трансмиссия 3.1. Сцепление 3.2. Механическая коробка передач 3.3. Автоматическая коробка передач 3.4. Приводной механизм 3.5. Таблицы
4. Ходовая часть
4.0 Ходовая часть 4.1. Общие сведения 4.2. Колеса и шины 4.3. Передняя подвеска 4.4. Задняя подвеска 4.5. Таблицы
5. Рулевой механизм
5.0 Рулевой механизм 5.1. Общие сведения 5.2. Предварительные проверки 5.3. Рулевой механизм 5.4. Таблицы
6. Тормозная система
6.0 Тормозная система 6.1. Общие сведения 6.2. Общие процедуры проверки 6.3. Операции регулировки и замены элементов тормозной системы 6.4. Таблицы
7. Бортовое электрооборудование
7.0 Бортовое электрооборудование 7.1. Общие сведения 7.2. Система электроснабжения 7.3. Бортовое электрооборудование 7.4. Таблицы
8. Кузов
8.0 Кузов 8.1. Особенности конструкции 8.2. Навесные элементы
9. Схемы электрооборудования
9.0 Схемы электрооборудования 9.1 Обозначения, использующиеся на схемах электрооборудования 9.2 Система охлаждения двигателя (двигатели Z14XEP, Z16XEP, Z18XE и Z17DTL) 9.3 Передние и задний стелоочистители/Датчик дождя/Омыватели фар 9.4 Стеклоподъемники 9.5 Выключатель стоп-сигналов/Выключатель фонарей заднего хода/Панель переключателей наружного освещения/Подсветки панели приборов 9.6 Задние комбинированные фонари/Подссветка номерного знака/Стоп-сигнал верхнего уровня 9.7 Фары (кроме ксеоновых)/Противотуманные фары 9.8 Внутреннее освещение салона/Розетка отбора мощности/Прикуриватель/Освещение богажного отделения
Блок под капотом
Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.
Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)
Фото — схема
Описание предохранителей
| FB1 | 50А Электрогидравлический жесткий верх HT |
| FB2 | 80А Дизель (Контроллер времени накаливания) |
| FB3 | 80А ЭГУР |
| FB4 | 30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH |
| FB5 | 80А на REC / Задний блок предохранителей |
| FB6 | 80А на REC / Задний блок предохранителей |
| F1 | 20А Антиблокировочная система тормозов (ABS) |
| F2 | 30А Антиблокировочная система тормозов (ABS) |
| F3 | 30А Система обогрева, вентиляции салона, климат-контроль (HVAC) |
| F4 | 30А Система обогрева, вентиляции и кондиционирования (HVAC) |
| F5 | 30/40А Вентилятор системы охлаждения 1* |
| F6 | 30/40А Вентилятор системы охлаждения 2* |
| F7 | 10А Омыватели стекол 20A (без REC) Центральный замок ZV |
| F8 | 15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA |
| F9 | 25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125) |
| F10 | 7.5A На диагностический разъем DIAG |
| F11 | 7.5A Приборы |
| F12 | 5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV |
| F13 | 15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125) |
| F14 | 30А Стеклоочиститель ветрового окна |
| F15 | 30А Стеклоочиститель окна двери |
| F16 | 5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх |
| F17 | 25А Подогрев топливного фильтра (дизельные модели) |
| F18 | 25А Стартер |
| F19 | 30А Электронное оборудование коробки передач |
| F20 | 10А Кондиционер / Звуковой сигнал (K4_X125) |
| F21 | 20А Электронное оборудование двигателя |
| F22 | 7,5А Электронное оборудование двигателя |
| F23 | 10А Система адаптивного света фар (AFL), регулирование угла наклона фар |
| F24 | 15А Топливный насос |
| F25 | 15А Электронное оборудование коробки передач |
| F26 | 10А Электронное оборудование двигателя |
| F27 | 5А Усилитель рулевого управления |
| F28 | 5А Электронное оборудование коробки передач |
| F29 | 7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic |
| F30 | 10А Электронное оборудование двигателя (катушки зажигания) |
| F31 | 10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56) |
| F32 | 5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления |
| F33 | 5А Система адаптивного света фар (AFL).Регулирование угла наклона фар |
| F34 | 7,5А Блок управления модуля рулевой колонки |
| F35 | 20А Информационно — развлекательная система |
| F36 | 7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель |
Назначение реле
- К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
- К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
- К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
- К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
- К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
- К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
- К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
- К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
- К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
- К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
- К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
- К9 (K1_X125) Стартер (FE18, K3_X125)
- К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
- К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
- К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
- К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
- К13 (K10_X125) Топливный насос (FE24)
- К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)
Отдельные элементы реле могут находится вне основного блока, например:
- K30A Реле — вентилятор радиатора (FE5, FE6)
- K30B Реле — вентилятор радиатора (FE5, FE6)
- K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
- K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)
Поэтапная подготовка
Следует придерживаться определенной последовательности ремонтных манипуляций.
Для начала рулевое колесо предстоит снять. Делать это нужно при минусовой скинутой клемме АКБ. Как правильно снимать штурвал? Здесь первоначально мешает подушка безопасности, ее нужно убрать, повернув руль на 900 градусов. Дальше необходимо отщелкнуть крепежи и два цветных разъема от подушки, пропустить их через руль.
Внимание! Разбор подушки ввиду наличия пиропатрона проводится крайне осторожно!
Что видно в нише теперь:
- Открывается доступ к пластине сигнальной кнопки, которая выполнена из металла.
- Виднеется провод бело-коричневого оттенка, от него идет питание в верхнюю пластину.
- Нижняя пластина «питается» через коричневый шнур.
Также виден винт, держащий пластинку, центральный фиксатор рулевого колеса, главный разъем, ответственный за работу кнопок на штурвале и пружинка защелок Air Bar.
Тюнинг трансмиссии
В первую очередь, специалисты рекомендуют выполнять тюнинг коробки переключения передач. Именно этот узел вызывает больше всего проблем в процессе эксплуатации. Одна из проблем – это маховик сцепления, конструкция которого считается слишком тяжелой для двигателя Opel Astra G. Проблема решается просто – заменой.
Многие задумываются: «Стоит или не стоит менять маховик?» С одной стороны, благодаря его работе обороты двигателя не падают даже в случае резкого переключения передачи. С другой стороны, маховик, установленный на Опель Астра G, больше подходит усовершенствованным типам двигателей, которые уже подверглись каким-либо модернизациям.
Как правило, многие автовладельцы изменяют силовые возможности мотора различными способами. Кто-то решается установить турбонаддув, а некоторые предпочитают чип тюнинг, который заключается в перепрошивке ЭБУ двигателем. Данные мероприятия направлены на увеличение мощностных показателей двигателя, а также на снижение расхода топлива.
После того, как элемент будет найден, можно приступить к тюнингу. Выполнить замену можно и своими руками при наличии определенных знаний и навыков. В любом случае, при возникновении каких-либо трудностей можно посмотреть фото или видео процесса. Комплекс мероприятий выглядит следующим образом:

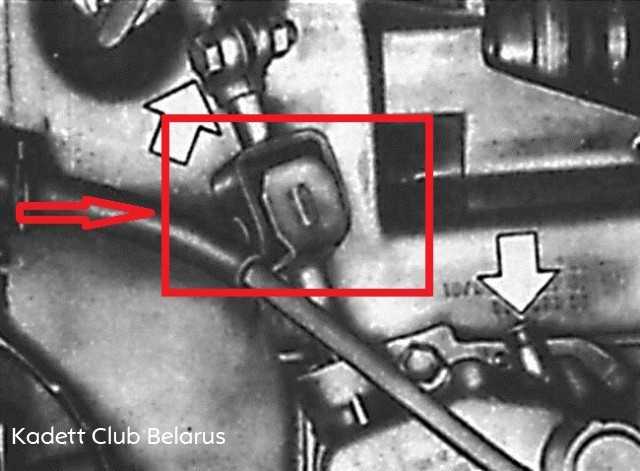

Сначала потребуется демонтировать КПП. Прежде всего, необходимо снять аккумулятор, затем воздушный фильтр, трос сцепления и стартер. Далее нужно вывернуть болты крепления, которые фиксируют платформу КПП на двигателе, и отключить контакт датчика скорости.
Следующий этап подразумевает подъем автомобиля и откручивание гайки привода. Также потребуется выполнить демонтаж картера сцепления.
Третий шаг – отсоединение коробки переключения передач от двигателя
Чтобы работа была выполнена успешно, необходимо выполнять демонтаж осторожно, стараясь не повредить поддон.
Окончательным действием станет замена маховика и обратная сборка конструкции. Благодаря замене столь значительной детали можно будет модернизировать работу трансмиссии и, возможно, снизить расход топлива.
