Последовательность работ по самостоятельной замене изитроника на механику.
Внимание, в статье описана самая простая переделка. В ходе переделки, мы оставим труп изитроника и будем использовать его сцепление
Это позволяет нам не снимать коробку переключения передач, не прошивать двигатель и не переделывать проводку.
Все работы займут 1-2 дня с перекурами.
Шаг 1 — Снимаем аккумулятор.
Это необходимо для того, чтобы не спалить машину в процессе выполнения работ, да и без его снятия, нам не подлезть к изитронику…..
Шаг 2 — Устанавливаем главный цилиндр сцепления.
Отрезаем заглушку от бачка на главном тормозном цилиндре.
Откручиваем заглушку на моторном щите и устанавливаем на место главный цилиндр сцепления.
Устанавливаем педаль сцепления.
Все это ставится болт он.
Шаг 3 — устанавливаем рычаг переключения передач.
Снимаем джойстик изитроника и отцепляем его ждут проводов.
Меняем резиновую заглушку в моторном щите на пыльник от МКПП. Так как я перекуп и не ставил цели сделать по уму, я просто разрезал резиновую заглушку крест накрест и силком протолкнул тягу переключения передач. Сделал я это, чтобы сэкономить на пыльнике, не деньги, время, просто пыльник надо было долго ждать, а на разборке его не было.
При помощи паяльника или ножа вырезаем в тоннеле КПП отверстие под кулису МКПП. Ничего сложного в этом нет т.к. по форме штамповки пластика все понятно.
Устанавливаем на место кулису и тягу переключения передач.
Тоннель пока не собираемся, так как необходимо ещё настроить кулису.
Шаг 4 — меняем механизм переключения передач от изитроника на крышку от механики.
Отцепляем разъемы управления двигателями выбора передач. И ответим провода в сторону.
Сам механизм выбора передач держится на 4х болтах.
Откручиваем их и аккуратно выводим механизм. Он, как правило в грязи, а при извлечении эта грязь так и норовит упасть в коробку….
Если вам повезет, прокладку получится оставить старую, собственно я так и сделал, но поставил на герметик.
Меняем механизм выбора передач на механизм от МКПП.
Болты от механизма изитроника очень длинные. Используйте болты от механики!
Шаг 5 — устанавливаем вертолеты (тяги переключения передач)
Это самый сложный момент во всей работе.
Я ставил правое крепление без ямы и домкратов, на ощупь сверху.
Левое крепление ставится довольно удобно.
Шаг 6 — настраиваем кулису.
Делается это очень просто. Шестигранником или шилом/сверлом фиксируем рычаг переключения передач в положении между 1-2 передачами и аналогичным образом фиксируем механизм выбора передач на коробке(нажимаем кнопку).
После этого затягиваем болт на тяге переключения передач.
Шаг 6 — монтируем гидропривод сцепления.
Я изготовил гидропривод сам. Рулеткой отмерил по месту 2 медных трубки и развальцевал. На каждой трубке с одной стороны стоял опелевский штуцер, а с другой вазовский. Шланг взял от ваз 2110.
Вышло у меня примерно вот так:
Гидропривод крепким стяжками, а где есть штатные крепления, используем их.
Прокачиваем с помощником. И обязательно проверяем течи.
На этом переделка механической части закончена.
Шаг 7 — переделываем электрику.
Электрику необходимо переделать, так как при любой ошибке по изитроника, запуск двигателя штатным стартером невозможен.
Само реле управляется минусом! Плюс на нем есть постоянно.
Возможны два варианта переделки — использование штатного замка зажигания для запуска двигателя или установка кнопки стартера. Второй вариант реализовать гораздо проще.
Блок под капотом
Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.
Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)
Фото — схема
Описание предохранителей
| FB1 | 50А Электрогидравлический жесткий верх HT |
| FB2 | 80А Дизель (Контроллер времени накаливания) |
| FB3 | 80А ЭГУР |
| FB4 | 30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH |
| FB5 | 80А на REC / Задний блок предохранителей |
| FB6 | 80А на REC / Задний блок предохранителей |
| F1 | 20А Антиблокировочная система тормозов (ABS) |
| F2 | 30А Антиблокировочная система тормозов (ABS) |
| F3 | 30А Система обогрева, вентиляции салона, климат-контроль (HVAC) |
| F4 | 30А Система обогрева, вентиляции и кондиционирования (HVAC) |
| F5 | 30/40А Вентилятор системы охлаждения 1* |
| F6 | 30/40А Вентилятор системы охлаждения 2* |
| F7 | 10А Омыватели стекол 20A (без REC) Центральный замок ZV |
| F8 | 15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA |
| F9 | 25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125) |
| F10 | 7.5A На диагностический разъем DIAG |
| F11 | 7.5A Приборы |
| F12 | 5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV |
| F13 | 15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125) |
| F14 | 30А Стеклоочиститель ветрового окна |
| F15 | 30А Стеклоочиститель окна двери |
| F16 | 5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх |
| F17 | 25А Подогрев топливного фильтра (дизельные модели) |
| F18 | 25А Стартер |
| F19 | 30А Электронное оборудование коробки передач |
| F20 | 10А Кондиционер / Звуковой сигнал (K4_X125) |
| F21 | 20А Электронное оборудование двигателя |
| F22 | 7,5А Электронное оборудование двигателя |
| F23 | 10А Система адаптивного света фар (AFL), регулирование угла наклона фар |
| F24 | 15А Топливный насос |
| F25 | 15А Электронное оборудование коробки передач |
| F26 | 10А Электронное оборудование двигателя |
| F27 | 5А Усилитель рулевого управления |
| F28 | 5А Электронное оборудование коробки передач |
| F29 | 7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic |
| F30 | 10А Электронное оборудование двигателя (катушки зажигания) |
| F31 | 10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56) |
| F32 | 5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления |
| F33 | 5А Система адаптивного света фар (AFL).Регулирование угла наклона фар |
| F34 | 7,5А Блок управления модуля рулевой колонки |
| F35 | 20А Информационно — развлекательная система |
| F36 | 7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель |
Назначение реле
- К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
- К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
- К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
- К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
- К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
- К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
- К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
- К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
- К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
- К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
- К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
- К9 (K1_X125) Стартер (FE18, K3_X125)
- К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
- К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
- К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
- К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
- К13 (K10_X125) Топливный насос (FE24)
- К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)
Отдельные элементы реле могут находится вне основного блока, например:
- K30A Реле — вентилятор радиатора (FE5, FE6)
- K30B Реле — вентилятор радиатора (FE5, FE6)
- K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
- K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)

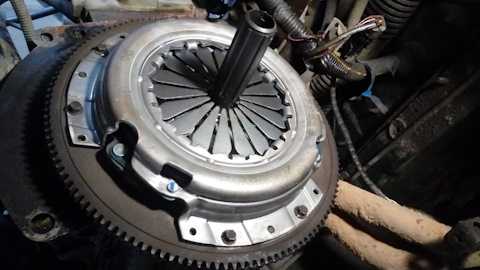

7.1 Снятие и установка сцепления / Opel Frontera
Для обеспечения возможности доступа к болтам крепления сцепления необходимо снять коробку передач.
1. Пометьте положение сцепления по отношению к маховику. Это можно сделать с помощью кернера, нанося метки на краях маховика и сцепления.
2. После этого сжимается нажимная пружина. В автомастерских для этой цели применяют рычаг, как показано на иллюстр. Рычаг крепится двумя болтами М12 х 30 к верхней стороне. Если теперь нажать снизу рычагом на сцепление, нажимная пружина сдавливается, как это происходит при выключении сцепления. Если наблюдать за местами установки вращающихся опор, обозначенными на иллюстрации стрелками, можно заметить, что нажимной диск отходит, оставляя за собой некоторое пространство. В образовавшийся зазор необходимо вставить стальные скобы (приспособление KM-526-A), показанное на иллюстрации снизу. Если рычаг отпустить, пластины зажимаются. В таком положении можно отвернуть болты крепления сцепления. При отсутствии указанного выше приспособления сжать пружину можно каким-либо другим способом.

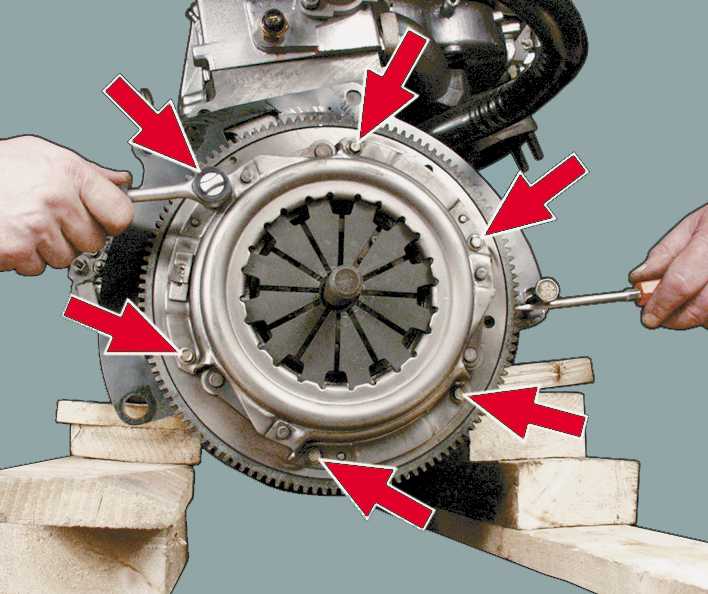

3. Равномерно крест-накрест отверните шесть болтов крепления сцепления и снимите его. При этом необходимо соответствующим образом удерживать маховик от проворачивания. Для этого между зубьев зубчатого венца можно вставить достаточно прочную отвертку или можно применить стопор маховика, как показано на иллюстр.

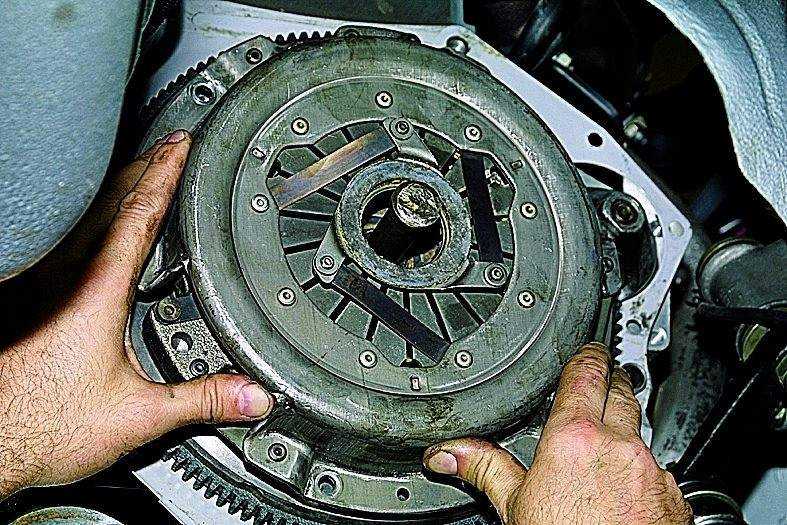

4. Снимите сцепление и выньте ведомый диск. Одна сторона ведомого диска помечена как сторона коробки передач. Имейте это в виду при установке диска.
5. Протрите тряпкой внутреннюю сторону маховика (продувка сжатым воздухом не допускается) и проверьте фрикционную поверхность маховика. Если ведомый диск изношен до головок заклепок, то заклепки могут оставить след на поверхностях маховика или нажимного диска.
6. Если устанавливается новая корзина сцепления, необходимо перенести на нее стальные скобы. Теперь это делается проще
Положите сцепление на фрикционную поверхность и продавите каблуком в центре нажимную пружину вниз (соблюдая необходимую осторожность). Выньте скобы
Установите скобы под места вращающихся опор.

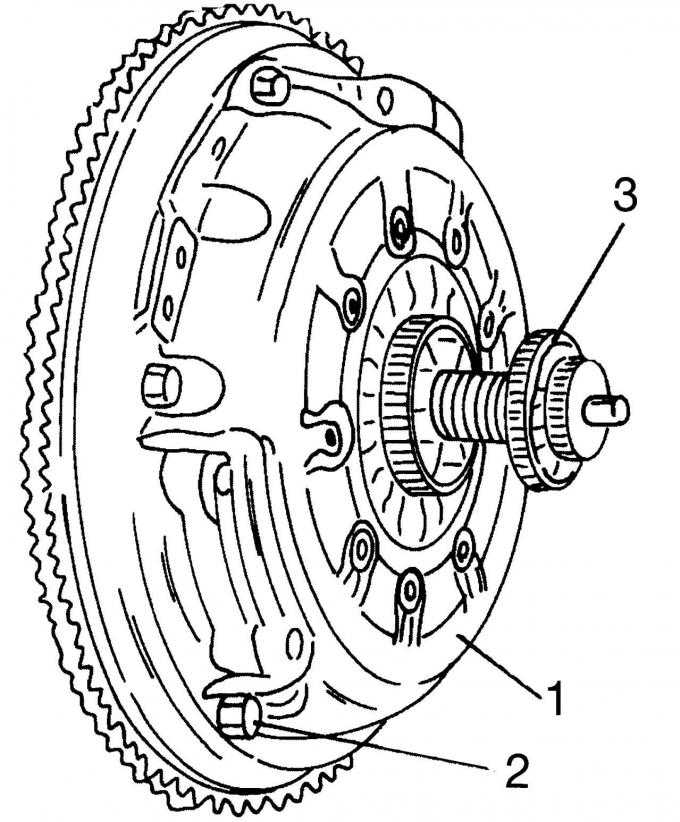

Если необходимо отсоединить коробку передач от двигателя, отверните болты крепления сцепления так, чтобы можно было контролировать сцепление.
