Термостат

Если печка включается и вентилятор крутится, но при этом в салон поступает холодный воздух, вероятно вышел из строя термостат. Он не даёт жидкости охлаждения проходить по большому кругу циркуляции. В результате двигатель перегревается, а в салоне холодно даже при включении отопителя на максимальный режим обогрева.

Чтобы самостоятельно поменять термостат на автомобиле Opel Vectra B, придётся сделать следующее:

слить жидкость охлаждения из системы;
плоскогубцами отстегнуть фиксатор шланга изношенного термостата;
с помощью ключа торкс на 8 открутить болты термостата;
ослабить хомуты шланга и демонтировать устройство;
зачистить и обезжирить посадочное место;
установить новый термостат с новым уплотнителем;
надеть все трубки и крепежи, затянуть хомуты.

Не забудьте затем залить свежую жидкость охлаждения, избегая при этом образования воздушных пробок. Проверьте работоспособность печки с новым термостатом.

Элементы системы отопления Опель Вектра

4.2.2.1 Элементы системы отопления Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите двигатель нагнетателя отопителя. 2. Извлеките резистор вверх, поворачивая его боком, и отсоедините провода. Установка Установка производится в последовательности, обратной снятию.

4.2.2.2 Двигатель нагнетателя отопителя Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите кожух фильтра пыльцы. Для этого необходимо снять двигатель стеклоочистителя и отсоединить вакуумные шланги от кожуха. На моделях с дизельными двигателями 2,0 л также снимите датчик температуры наружного воздуха. 2. Отвинтите болты, крепящие .

4.2.2.3 Панель управления отопителем

4.2.2.4 Кожух отопителя Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите панель приборов. 2. Снимите передние двери. 3. Отвинтите болты, крепящие внешние концы балки управления к передним стойкам. Затем снимите две верхние направляющие и отвинтите болты с левой резьбой с концов балки. 4. Снимите нижний распре.

4.2.2.5 Радиатор отопителя

4.2.2.6 Выключатель отопителя Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите панель управления отопителем. 2. Используя лезвие отвертки, нажмите фиксаторы и извлеките выключатель. Установка Установка производится в последовательности, обратной снятию.

4.2.2.7 Вакуумный резервуар

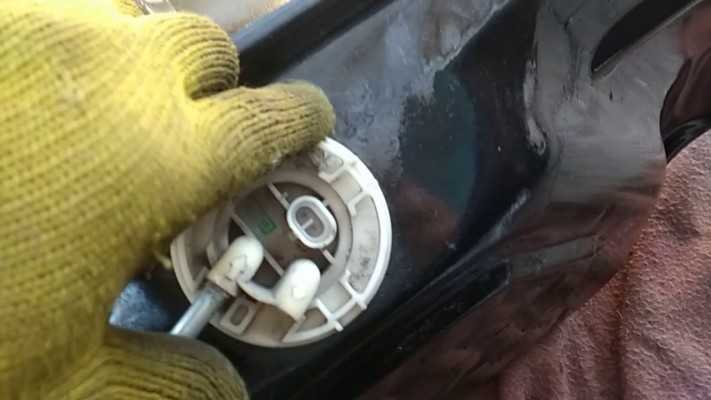

4.2.2.8 Вакуумная камера Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите вещевой ящик. 2. Отсоедините электрические провода и вакуумный шланг от вакуумной камеры. 3. Удалите воздушную вакуумную камеру рециркуляции и опустите, пока откидная створка распределителя воздуха не откроется. 4. Переместите соединен.

4.2.2.9 Электронный блок управления климатом Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Используя лезвие тонкой отвертки как рычаг, снимите крышку с блока управления климатом. 2. Снимите радиоприемник. 3. Снимите переключатели, отсоедините электрические разъемы и извлеките блок управления. 4. На моделях с улучшенной панелью отвинт.

4.2.2.10 Электронный датчик температуры Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите блок управления климатом. 2. Отсоедините провода от датчика температуры поступающего воздуха. 3. Поверните датчик температуры против часовой стрелки и извлеките его из кожуха. Установка Установка производится в последовательности, .

4.2.2.11 Электронный регулятор вентилятора Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите левый нижний воздуховод. 2. Снимите кожух радиатора отопителя со стороны водителя. 3. Снимите педаль акселератора. 4. Отвинтите болты и снимите регулятор с кожуха отопителя. Установка Установка производится в последовательности, .

Источник

Электровентилятор, фильтр и резистор

Если сравнивать с заменой печного радиатора на Opel Vectra B, то снять электровентилятор печки будет несколько проще. Здесь также придётся выполнить ряд демонтажных работ, но всё же сами автовладельцы отмечают, что с такой задачей справиться удаётся большинству.

Помимо того, что по следующей инструкции вы можете снять и заменить электровентилятор, сюда же стоит отнести замену салонного фильтра и резистора. Находятся они недалеко друг от друга и предусматривают примерно одинаковые манипуляции.

Следуя по предложенному руководству, вы поймёте, в чём суть и как выполнить те или иные работы, не привлекая специалистов. Хотя помощник вам не помешает.

Сначала пометьте, как у вас установлены дворники. После этого снимите пластиковые заглушки и головкой на 13 открутите крепления щёток;
На жабо под лобовым стеклом имеются пластиковые гайки под головку на 24. Под ним наверняка увидите большой объём мусора, если ранее никогда не снимали жабо. Потому стоит заранее подготовить средства для уборки;
При наличии резиновой накладки на жабо её следует поддеть и снять. Это освободит вам доступ к самому жабо для полноценного снятия. Уберите элемент в сторону;
Вот теперь вам открылся доступ к салонному фильтру, спрятанному как раз под жабо. Даже если фильтр новый, и менять его вы не собираетесь, его придётся снять;
Фильтр снимается предельно просто. Его удерживают пластиковые защёлки, которые нужно просто отстегнуть вручную;
Следующим этапом будет снятие трапеции дворников. Некоторые обходятся без этого этапа, но на практике так намного удобнее проводить дальнейшие манипуляции;
Сама трапеция стеклоочистителя удерживается на 3 болтах под 8 ключ;
Открутите трапецию, отсоедините моторчик стеклоочистителя и отключайте провод с левой стороны корпуса фильтра (если смотреть на лобовое стекло);
Там же подключены вакуумные трубки. Их следует отсоединить, предварительно запомнив обязательно их расположение;
Кожух салонного фильтра удерживается на 4 болтах. Их следует открутить и затем демонтировать корпус салонного очистителя воздуха;
Под корпусом фильтра есть ещё одна пластиковая защита, удерживающаяся на нескольких саморезах под крестовую отвёртку. Открутите их и уберите пластик в сторону;
Вот перед вами моторчик. С левой стороны есть колодка с проводами, которую нужно отключить;
Тут же слева располагается наш резистор или блок дополнительных сопротивлений. Это деталь голубого цвета. Снимается он элементарно. Нужно поднять немного вверх и потянуть на себя. Если резистор (он же реостат) сгорел, меняйте его на аналогичное устройство;
Вентилятор также легко достать, поскольку под своим защитным кожухом электромотор ничего не держит. Он входит в пазы и так же легко из них выходит.

Отдельно акцентируем внимание на реостате. Печка на Vectra B может не работать на 1 или нескольких скоростях, кроме максимальной, именно из-за повреждения резистора

Ремонтировать его можно, но это не всегда получается. Будет лучше, если вы купите новую деталь.

Весь узел собирается в обратной последовательности. Рекомендуется удалить все загрязнения. Особенно вокруг воздушного фильтра, чтобы ничего не попадало в систему вентиляции, кондиционирования и отопления.

Вы можете наглядно видеть, что целый ряд вопросов, связанный с ремонтом отопителя на Vectra B, решается своими силами. Да, не всё выполняется просто и быстро, но существенных препятствий на пути к тому же моторчику, реостату, крану или радиатору нет.

Предварительно объективно оцените свои возможности и навыки. Если сомневаетесь или не хотите заниматься подобными вещами, тогда единственным выходом из ситуации будет обращение в автосервис.

Источник

Электровентилятор печки

Также довольно часто владельцам автомобилей Opel Vectra A приходится снимать, ремонтировать или просто целиком менять вентилятор печки.

Задача не самая сложная, поскольку располагается электромоторчик не так далеко. Сам искомый элемент системы отопления расположен под панелью в нижней части лобового стекла. Для замены устройства нужно выполнить такие шаги:

отключить минус от аккумуляторной батареи и зафиксировать капот;
снять обтекатель в нижней части лобового стекла;
отключить тяги дворников;
снять тяги и демонтировать электродвигатель стеклоочистителей;
снять кожух с верхней части моторчика отопителя;
отключить электроразъём от двигателя вентилятора печки;
открутить 2 крепёжных винта и извлечь со своего посадочного места вентилятор;
установите новый электромотор, если старый полностью вышел из строя.

В процессе обратной сборки обязательно обратите внимание на то, правильно ли располагается резиновая подушка электромоторчика печки вашего автомобиля Vectra А. Непосредственно около моторчика отопителя располагается резистор или же блок дополнительных сопротивлений

Его можно снять более простым методом, описанным выше. Но также вы можете намного удобнее демонтировать резистор, выполнив предыдущие шаги

Непосредственно около моторчика отопителя располагается резистор или же блок дополнительных сопротивлений. Его можно снять более простым методом, описанным выше. Но также вы можете намного удобнее демонтировать резистор, выполнив предыдущие шаги.

Первостепенные действия

Некоторые автовладельцы сразу же начинают со сложных задач, снимая радиатор или электровентилятор печки. Но порой причина неисправности отопителя в куда более банальных и простых неполадках.

Прежде чем снимать печку или пытаться добираться до электромоторчика отопительной системы, проведите несколько условно поверхностных диагностических мероприятий.

Начинать диагностику состояния печного оборудования на Opel Vectra B следует с таких действий:

Проверьте состояние плавких предохранителей. Не исключено, что моторчик не включается, поскольку не получает питание по цепи по причине обрыва, обусловленного перегоревшим предохранителем. Загляните в предохранительный блок и посмотрите на левый верхний элемент зелёного цвета. Он идёт с номиналом 30 А;
Убедитесь, что в системе достаточное количество жидкости охлаждения. Отопитель в Vectra B может плохо работать из-за дефицита антифриза. Проверка осуществляется через расширительный бачок. При необходимости долейте недостающее количество. Если ОЖ быстро исчезает, где-то образовалась течь. Придётся искать источник утечки, менять изношенные прокладки, трубки, либо сам бачок. Тут уже действуйте по ситуации;
Не лишним будет проверить работоспособность клапанной крышки расширительного бачка. С её помощью стравливается и нагнетается давление в системе охлаждения. Если при откручивании крышки слышите шипение, словно открываете газировку, клапан не выполняет функцию отвода лишнего воздуха, а потому требует замены;
Контакты и провода. Большую часть проводки и контактов проверить без демонтажа не получится. Такие манипуляции следует выполнять по мере разборки тех или иных узлов отопительной системы. Прежде чем выкинуть на свалку старый электромотор, убедитесь, что он износился, а не просто нарушились контакты.

Далее следуют уже более серьёзные и сложные мероприятия. Но с ними всё равно можно справиться своими руками.

Для восстановления работоспособности печного оборудования на Opel Vectra B может потребоваться:

снять и заменить электровентилятор;
поменять салонный фильтр;
заменить клапан или кран отопителя;
демонтировать термостат;
поменять резистор;
снять радиатор печки.

Демонтировав все перечисленные устройства, не обязательно их сразу же менять. Есть вероятность, что они подлежат восстановлению. Тот же радиатор можно почистить, на вентиляторе смазать подшипники и заменить щётки.

Основная сложность заключается именно в том, как правильно добраться до печки на Opel Vectra B. Остальные действия выполняются исходя из конкретной ситуации. Когда деталь восстановлению не подлежит, либо автовладелец не хочет заниматься ремонтом, приобретается аналогичная новая запчасть и узел собирается в обратной последовательности.

Клапан

Проблема с клапаном или же краном отопителя на Opel Vectra B проявляется в виде его течи. В результате нарушается ток жидкости охлаждения, перестаёт нормально функционировать печка. Да и антифриз приходится постоянно подливать.

Потому наиболее рациональным выходом из сложившейся ситуации станет замена устройства. Поменять его визуально кажется легко, но из-за трудности доступа автовладельцу Vectra B придётся постараться.

Чтобы снять клапан, для начала потребуется слить жидкость охлаждения. Изначально хочется сделать это путём снятия нижнего шланга радиатора. Но на практике реализовать задумку сложно, поскольку добраться до узла почти невозможно;
Выходом из ситуации станет снятие бачка с жидкостью охлаждения с последующим сливом антифриза через шланг подачи. Он находится на одном уровне с радиатором, потому тут проблем не возникнет;
Теперь перед вами имеется тройник на шланге с тонким ответвлением в направлении расширительного бачка. Снизу бачка крепится конец шланга. Именно через него будет удобно слить антифриз;
При наличии соответствующего оборудования, стоит подключить шланг с водой к подаче антифриза, чтобы прогнать её по системе. Это позволит заодно вывести разный мусор и поменять охлаждающую жидкость. Если в этом не видите необходимости, можете пропустить пункт;
Сам клапан расположен примерно по центру подкапотного пространства Vectra Б. Он хорошо заметен, но вот пробраться к нему проблематично;
Лучше надеть перчатки и снимать клапан предельно аккуратно, иначе можно сильно поцарапать руки;
Установите новый клапан на место старого, залейте антифриз и проверьте систему на предмет образования воздушных пробок.

Задача не самая сложная, но именно из-за сложности доступа у некоторых автовладельцев Vectra B возникают проблемы. Не спешите, будьте аккуратными и последовательными в своих действия. И тогда всё обязательно получится.

Радиатор печки

Снять радиатор отопительной системы на Vectra A от компании Opel несколько сложнее. Процесс состоит из нескольких этапов, но их выполнение требует довольно много времени.

Для демонтажа и замены радиатора печки нужно:

слить жидкость охлаждения из системы;
через подкапотное пространство снять шланги подачи антифриза с радиатора печки, зафиксированные на патрубках;
переместившись в салон, снять переднюю часть центральной консоли;
открутить 2 винта в передней части и 2 винта в задней части пластикового кожуха печного радиатора;
отвинтить 2 крепления передней части ремней фиксации радиатора;
опустить ремни вниз;
извлечь радиатор печного оборудования;
достать патрубки радиатора через перегородки моторного отсека;
снять уплотнительные прокладки с патрубков радиатора;
установить новый радиатор;
использовать уплотнители и герметик по мере необходимости, удалив следы старых креплений;
собрать весь узел, действуя в обратной последовательности.

Задача объективно не самая сложная. Но не все готовы взяться за неё самостоятельно из-за необходимости разбирать консоль в салоне. Но если вы будете действовать последовательно, выполнять все рекомендации и соблюдать технику безопасности, со снятием радиатора и его последующей заменой не возникнет никаких существенных проблем. Всё решается даже при отсутствии богатого опыта и особых навыков в ремонте Opel Vectra А.

Причины неисправностей

Если взглянуть на отзывы владельцев Vectra А, а также статистику обращений на СТО в связи с неисправностями отопительного оборудование, то чаще всего автомобилисты сталкиваются со следующими проблемами.

Вышел из строя электромоторчик печки. Его неполадки в основном проявляются в виде полного отказа оборудования. То есть отопитель не включается, никак не реагирует на нажатия кнопок и крутилок, выведенных на панель печки в салоне Vectra А. Устраняется такая неприятность путём снятия электродвигателя с дальнейшим выбором одного из двух сценарием. Иногда возможен ремонт моторчика, на котором меняются щётки, подшипник и пр. Но чаще приходится менять устройство.
Забивается или течёт радиатор отопителя. Ещё одна распространённая проблема, которая проявляется в виде отсутствия тепла в салоне при работающем электромоторе. Течь провоцирует образование подтёков и луж в салоне и под автомобилем. Это уже зависит от места, где образовалась протечка. Не всегда виноват сам радиатор, поскольку предварительно стоит изучить состояние патрубков и шлангов. Они могут стать причиной утечки жидкости охлаждения. Забитый радиатор иногда удаётся промыть с помощью специальных средств или же народных рецептов. В последнем случае самым популярным решением считается лимонная кислота, разведённая с горячей водой.
Выходит из строя резистор печки. Или же дополнительное сопротивление. Этот узел отвечает за работу отопителя на всех скоростях, кроме максимальной. С его помощью снижается скорость вращения электровентилятора, что позволяет через панель управления в салоне регулировать интенсивность потока горячего воздуха. Если не работают первые скорости, но на последней максимальной печка включается, тогда точно вышел из строя резистор. Он нуждается в замене. Причём на Vectra A от компании Opel сделать это довольно просто.
Поломка термостата

Важное устройство в составе системы охлаждения двигателя. Но также термостат непосредственно связан со схемой печки на Opel Vectra А

При заклинивании он не пропускает жидкость охлаждения по малому кругу, из-за чего радиатор отопителя не нагревается горячим антифризом. Параллельно происходит перегрев мотора. Зачастую термостат ремонту не подлежит, и в этом плане Vectra A исключением не стала.
Неисправности панели управления. Бывает и так, что всё оборудование работает, но за счёт неполадок в блоке управления не удаётся давать команды печке. Чаще всего здесь речь идёт об обрыве контактов, замыканиях в проводке и механических поломках регуляторов. Нужно разобрать панель, предварительно исключив остальные возможные неисправности, после чего проверить состояние контактов, проводов и тросиков.

Если печке необходим ремонт, не стоит сразу же пытаться снять радиатор или добраться до вентилятора печки.

Отопитель салона

Порой причина намного банальнее, чем качества. Когда печка не включается вообще, первым делом проверьте состояние плавкого предохранителя, отвечающего за электромоторчик. Ведь не включаться отопитель может именно из-за сгоревшего предохранителя.

Ещё одной причиной нарушений в работе печки может быть заклинивший клапан на крышке, расположенной на расширительном бачке. Если с клапанами выпуска и нагнетания давления в системе охлаждения всё хорошо, не лишним будет убедиться в нормальном уровне жидкости охлаждения. Падение уровня ОЖ ниже нормы является довольно распространённой и предельно банальной причиной плохо греющего отопителя. Это касается не только Vectra А, но и целого ряда других автомобилей.

Исключив вероятные и легко устраняемые причины неисправной работы печки, можно переходить к более серьёзным мероприятиям. Изучив инструкцию по снятию и замене тех или иных элементов системы отопления салона на Opel Vectra А, вы сможете принять для себя решение касательно того, стоит ли браться за работу своими руками, либо лучше обратиться за помощью к специалистам. Выбор за вами.

Резистор

В случае с Vectra A заменить резистор, то есть дополнительное сопротивление, не составит большого труда даже для малоопытного автовладельца.

Здесь не требуется проводить сложные демонтажные работы. Весь процесс снятия заключается в следующем:

поднимите капот и зафиксируйте его;
снимите пластиковую накладку (жабо), расположенную под лобовым стеклом;
примерно посередине под жабо и располагается резистор;
отключите от устройства все контакты, отщелкнув соответствующие защёлки;
вытащите резистор из фиксаторов;
отключите жгут проводов от дополнительного сопротивления.

Далее стоит проверить, не сгорел ли на резисторе термопредохранитель. Он предусмотрен на срабатывание при достижении 250 градусов.

Многие восстанавливают работоспособность старого резистора, просто припаивая новый термопредохранитель. Если же соответствующих навыков у вас нет, либо не хотите рисковать с самостоятельным ремонтом, просто купите новое сопротивление, и установите его в обратной последовательности.

Установленный радиатор печки
