Ремонт панели приборов (Opel Vectra C)
Симптомы: сначала все нормально, потом на 2-3 секунды загораются почти все контрольные лампы, и потом приборка отключается полностью. Обычно после глушения авто всё вновь работает, иногда также помогает нажатие на кнопку обнуления пробега, но ненадолго. ПРОБЛЕМА: плохой контакт в месте пайки 12-контактного разъёма на самой панели. РЕШЕНИЕ: разобрать и пропаять.
Последовательность действий:
Снимаем верхнюю пластиковую накладку рулевой колонки. Для этого выворачиваем руль, вытаскиваем заглушки и откручиваем по одному саморезу (под крестовую отвертку) справа и слева:
Снимаем две декоративные накладки с панели приборов слева (короткую) и справа (длинную) от рулевой колонки. Для этого просто тянем их на себя.
После этого можно вытащить кожух, закрывающий рулевую колонку от пыли (пластиковый с кожзамом)
Откручиваем 2 самореза, крепящих панель приборов. Нужна длинная шестигранная отвёртка:
Вытягиваем панель на себя и отсоединяем разъём сзади справа. Для отключения разъёма нужно нажать на белый фиксатор (1) и потянуть на за чёрный рычажок (2):
Кладём панель на стол стеклом вниз и откручиваем все саморезы. Нужна маленькая шестигранная отвёртка (Т8):
Открутив саморезы, снимаем заднюю крышку, отодвигаем защёлки и убираем стекло:
Из бумаги вырезаем «защиту» для циферблатов (чтобы не заляпать и не поцарапать). И снимаем стрелки. Для этого аккуратно тянем за них как можно ближе к оси вращения (за чёрные крышечки). Можно двумя тонки отвёртками, можно ногтями. Очень легко снять, если при этом поворачивать их в ту сторону, в которую они не хотят повернуться, т.е. повернуть сами стрелки на оси против часовой стрелки):
После снятия стрелок отодвигаем пластиковые фиксаторы и убираем циферблат. Видим то место, которое нужно пропаять:
Источник
Блок в салоне
Основной блок предохранителей и реле находится под панелью приборов со стороны водителя и закрыт защитной крышкой. С обратной стороны которой будет нанесена актуальная схема.
Схема
Описание
| 1 | Перемычка (лампы подсветки номерного знака) |
| 2 | Реле звукового сигнала |
| 3 | Реле дальнего света фар |
| 4 | Реле электродвигателя очистителя заднего стекла |
| 5 | Реле обогревателя зеркал заднего вида |
| 6 | Реле противотуманных фар |
| 7 | Реле задних противотуманных фонарей |
| 8 | Реле — прерыватель указателей поворота |
| 9 | Реле электродвигателя очистителя лобового стекла |
| 10 | Реле обогревателя заднего стекла |
| 11 | Реле электродвигателя вентилятора отопителя (с кондиционером) |
| 12 | Реле электродвигателя вентилятора отопителя (с кондиционером) |
| 13 | Реле кондиционера |
| 14 | Многофункциональный блок управления |
| F1 | — |
| F2 | 30A Отопитель/ кондиционер |
| F3 | 40A Обогреватель заднего стекла |
| F4 | — |
| F5 | — |
| F6 | 10A/15А Корректор фар, правая фара — ближний свет |
| F7 | 10A Лампы переднего правого габарита/ заднего правого габарита |
| F8 | 10A Правая фара-дальний свет |
| F9 | 30A Омыватели фар |
| F10 | 20A Звуковой сигнал |
| F11 | 30A Центральный замок |
| F12 | 20A Противотуманные фары |
| F13 | — |
| F14 | 30A Очиститель лобового стекла |
| F15 | 5А Лампы освещения салона |
| F16 | 10A Задний противотуманный фонарь |
| F17 | 30A Электропривод стеклоподъемников |
| F18 | 10A Лампа подсветки номерного знака |
| F19 | 10A Аудиосистема |
| F20 | 30A Электропривод стеклоподъемников |
| F21 | 10A Аудиосистема, центральный замок, аварийная сигнализация, э/м клапан блокировки селектора АКПП («P») |
| F22 | 20A Система кондиционирования, аудиосистема, многофункциональный дисплей, электродвигатель вентилятора системы охлаждения, аварийная сигнализация, индикаторы комбинации приборов |
| F23 | Резерв |
| F24 | 10A/15А Левая фара — ближний свет, корректор фар |
| F25 | 10A Лампы переднего левого габарита/заднего левого габарита |
| F26 | 10A Левая фара — дальний свет |
| F27 | Резерв |
| F28 | 20A Нагреватель охлаждающей жидкости (Дизель) |
| F29 | 10A Электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, ближний свет фар, указатели поворота/аварийная сигнализация лампа освещения салона, комбинация приборов, индикаторы комбинации приборов, фонари заднего хода, люк |
| F30 | 30A Люк |
| F31 | 5A Подсветка комбинации приборов |
| F32 | 10A Лампы системы освещения в дневное время |
| F33 | 30А Разъем электрооборудования прицепа |
| F34 | 10A CD-чейнджер аудиосистемы |
| F35 | 10A Антиблокировочная система тормозов (ABS), система управления АКПП, противобуксовочная система (TCS) |
| F36 | 20А Кондиционер, подогреватели сидений |
| F37 | 10А Прикуриватель |
| F38 | 10A Система кондиционирования, система поддержания скорости, многофункциональный дисплей, электродвигатель вентилятора системы охлаждения, стоп-сигналы |
| F39 | 10A Автоматическая коробка передач |
| F40 | 10A Система кондиционирования, электродвигатель вентилятора системы охлаждения |
| F41 | 10A Обогреватель зеркал заднего вида на дверях |
Распространенные неисправности
Какие в работе проводки Опель Вектра Б или Астра H могут произойти неисправности:
- Короткое замыкание — одна из наиболее распространенных проблем. При КЗ перегорает предохранительный элемент, а если вместо него был установлен самодельный предохранитель, то это может привести и к перегоранию изоляции того или иного участка цепи. В том случае, если провод установлен отдельно, не в связке с другими кабелями, то это лучше всего — в данном случае менять нужно будет только проводок. Другое дело, если сам кабель, изоляция которого подверглась перегоранию, находится в жгуте. Если это так, то оплавление изоляционного слоя произойдет и с другими проводами, расположенными рядом. В свою очередь, такая проблема может привести к возгоранию.
- Обрыв цепи в автомобилях Опель Омега, Астра H или в любой другой модели — это не настолько опасная проблема, при обрыве максимум, с чем придется столкнуться автомобилисту — неработоспособность оборудования.
- Отсутствие либо плохой контакт в соединениях. Довольно часто, когда блок управления выдает ошибку на приборной панели Check Engine, при этом указывая на неисправность того или иного датчика, причина заключается просто в плохом его контакте. При этом блок управления будет расценивать этот датчик как неработоспособный. Для диагностики плохого соединения понадобится вольтметр. Его нужно подключить к массе, то есть кузову или двигателю авто, а вторым щупом — к выводу соединений, диагностика уровня напряжения осуществляется с обоих сторон. Уровень снижения напряжения должен составлять не выше 0.5 вольт.
- Неисправность оборудования — самая простая с точки зрения диагностики поломка. Вы точно знаете, что вышло из строя и вам остается только заменить то или иное устройство. Однако, перед заменой желательно понять, в чем заключается причина выхода из строя оборудования, чтобы не допустить такой же проблемы в будущем.
- Неисправность аккумулятора отразиться на работе многих потребителей энергии. Более того, с разряженной батареей у вас не получится даже запустить двигатель. Причин разряда может быть несколько — нарушение правил использования, износ в результате долгой эксплуатации либо производственные дефекты.
- Генератор — это устройство, которое питает все потребители энергии в бортовой системе авто во время движения, в отличие от АКБ, который питает оборудование в начале эксплуатации авто. Если генератор начинает работать некорректно, это одновременно может отразиться на функционировании многих узлов. Сам генератор состоит из многих элементов, поэтому если вы уверены в том, что проблема заключается именно в этом узле, все его составляющие нужно будет проверить. А для этого придется произвести демонтаж механизма и его разборку для выявления слабых мест (автор — канал Volodymyr Zagryvyi / Владимир Загривый).
Органы управления и контрольные приборы Opel Vectra A

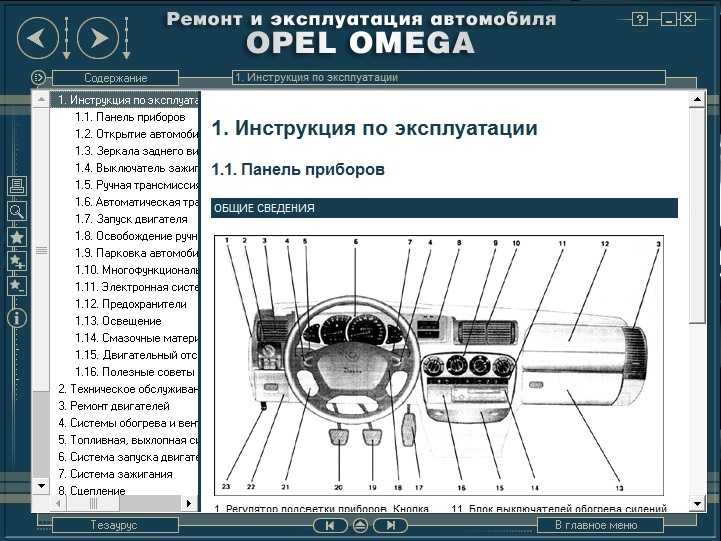

Общие сведения
| 1 – переключатель освещения; 2 – боковые сопла обдува; 3 – переключатель противотуманных фар, переключатель задних противотуманных фар; 4 – переключатель ближнего и дальнего света светового сигнала и поворотов 5 – комбинация приборов; 6 – переключатель очистителя и омывателя стекол, омывателя фар и омывателя заднего стекла; 7 – переключатели нагревателя, переключатель обогрева стекла; 8 – выключатель аварийной световой сигнализации; 9 – средние сопла обдува; 10 – двойной информационный дисплей и бортовой компьютер; |
11 – вещевой ящик; |
Переключатель освещения
|
= выключено
= подфарники = ближний и дальний свет — потянуть = внутреннее освещение |
|
|
При и включаются также задние огни и освещение номерного знака. Ассиметричный ближний свет расширяет обзор правой стороны дороги. В странах с левосторонним движением необходимо заклеить черным 15°- сектор на стеклах фар. |
Дальний и ближний свет
| Рычаг вперед = дальний свет.
Рычаг к рулевому колесу = ближний свет. При превышении допустимого сопротивления включается световой сигнал. |
Световой сигнал
| Световой сигнал — рычаг в направлении рулевого колеса.
Световой сигнал может быть включен также при включенном указателе поворотов. |
Указатели поворотов
| Указатели поворотов — переключатель в фиксированное положение.
Вверх = правый Вниз = левый |
|
|
Стояночные огни — замок рулевого колеса в положении , рычаг находится в верхнем или нижнем положении. При повороте рулевого колеса в другую сторону рычаг поворачивается автоматически — лишь при малых перемещениях рулевого колеса это не происходит. При смене полосы движения поверните рычаг только до небольшого сопротивления. При отпускании рычага он сам вернется назад. |
Сигнал аварийной сигнализации
| Нажать кнопку = включен
Еще раз нажать = выключен Чтобы упростить поиск переключателя при включенном зажигании загорается красное табло. При включении загорается контрольная лампочка, которая мигает при мигании поворотов. |
Кнопка звукового сигнала
| При варианте с надувной подушкой безопасности нажмите кнопку снаружи, справа или слева. |
Стеклоочиститель
| Последовательно рычаг вверх:
О = выключен — — = периодическое включение — = медленно == = быстро |
Омыватель стекла и фар
| Рычаг в направлении рулевого колеса.
Промывочная жидкость распыляется на ветровое стекло (при включенном свете фар — под давлением также и на стекла фар), одновременно через определенные промежутки времени включаются стеклоочистители. Регулярно производить проверку работы омывателя фар. |
Омыватель заднего стекла
| Омыватель заднего стекла. Рычаг вперед: 1 положение (с фиксацией) = очистка. 2 положение (с поворотом) = очистка и промывка. |
|
| Очиститель стекла работает с интервалами при включенном положении с фиксацией. При задействовании второго положения происходит распрыскивание промывочной жидкости на стекло. |
Указатель количества топлива
| Стрелка на красном поле — необходимо срочно заправиться!
Не ездите до пустого бака! |
Указатель температуры охлаждающей жидкости
| Следите за рабочей температурой: Стрелка на синем поле = рабочая температура двигателя еще не достигнута. Стрелка на красном поле = температура слишком высокая. Остановите двигатель. Опасность для двигателя, необходимо обратиться за помощью в мастерскую фирмы Ореl. |
|
| Стрелка между полями = нормальная рабочая температура. |
Видео про «Органы управления и контрольные приборы» для Opel Vectra A
Основные значки на приборной панели
Приборная панель (контрольные лампы)
https://youtube.com/watch?v=qBViROjeqJU
ЗНАЧЕНИЯ ЗНАЧКОВ НА ПРИБОРНОЙ ПАНЕЛИ АВТОМОБИЛЯ
Что входит в электросхему?
Полная электросхема Опель Астра
Для начала рассмотрим, из каких систем состоит электрическая схема автомобиля Опель Астра А, Б или H:
- система управления силовым агрегатом;
- бензонасос, а также устройство подогрева фильтрующего элемента и регулятор положения педали газа;
- система охлаждения мотора;
- устройства очистителей лобового и заднего стекла (если это хэтчбек, в седанах заднего дворника нет), датчик дождя, узел для омывания оптики;
- внешние зеркала заднего обзора;
- электрические стеклоподъемники, если ими оборудовано авто;
- модели Астра H также оснащаются системой отопления и вентиляции салона транспортного средства;
- освещение багажного отделения, салона, прикуриватель;
- освещение контрольного щитка, а также передней и задней оптики;
- тягово-сцепной узел, гудок;
- противотуманная оптика, а также система освещения номерного знака;
- устройство обогрева заднего стекла, климат-контроль или кондиционер, различные регуляторы;
- освещение зеркала потолочного козырька и бардачка.
Электросхема системы охлаждения мотора
Разновидности автомобилей Опель
Немецкий концерн Опель представлен множеством разновидностей авто, что позволяет потребителю выбрать именно тот транспорт, который ему необходим. В нем будут представлены малолитражные автомобили с мотором объема 1,2 л. и выносливые дизельные агрегаты объемом в 3 литра, способные развивать мощность до 184 л.с.
Имеются автомобили как с механической, так и с автоматической трансмиссией. Причем некоторые машины комплектуются роботизированной коробкой передач, имеющей ряд преимуществ перед обычным «автоматом»:
- своевременное переключение передач, которое ведет к уменьшению расхода горючего;
меньший вес, по сравнению с АКПП;
в ее обслуживание входит лишь замена масла каждые 50000 км;
меньшая стоимость, если сравнивать с АКПП.
Среди кузовных разновидностей большей популярностью пользуется седан. Следом идут авто, выполненные в кузове хэтчбек, а после них минивэны и универсалы.
Руководство по ремонту и эксплуатации.
На нашем сайте OpelAstraH.ru мы предлагаем Вам в помощь руководство по ремонту и эксплуатации опелей с двигателями Z14ХЕР (D0HC, 1,4 л); Z16XER (D0HC 1,6 л ); Z18XER (D0HC, 1,8 л); Z20LER (D0HC, 2,0 л), Z20LEH (D0HC, 2,0 л); с кузовами трех- и пятидверный хэтчбек (hatchback), универсал (caravan), седан (sedan). В основном руководство рассчитано для Opel Astra H или как ныне Family, однако может пригодиться и для владельцев других Опель Астра (и старые модели F, G, и новый J), так как наглядные инструкции в нашем руководстве либо универсальны, либо полезны для общего развития. Во всех разделах, посвященных ремонту и обслуживанию агрегатов и систем, приведены списки возможных поломок и неисправностей, а главное — рекомендации по их устранению. Даны указания по ремонту (разборке, сборке, регулировки) всех узлов и систем Опель Астра. Инструкции в руководстве даны поэтапно с сопровождением фотоматериалами и рисунками. Приемы и способы ремонта и обслуживания автомобиля описаны с использованием стандартных инструментов. Только в особо редких случаях в руководстве даются рекомендации по применению специальных инструментов, которые доступны в свободной продаже.
Практически в каждом из разделов руководства есть «Полезные советы», «Предупреждения», «Примечания», с помощью которых можно выйти из затруднительных ситуаций и исключить ошибки.
Помимо этого:
в разделе «Устройство автомобиля» приведены общие сведения об автомобиле Opel, его паспортные данные и расшифровка. Описаны ключи замков, прикладываемые к модели Астра, органы управления, расположенные на панели приборов. Рассматриваются элементы оборудования салона и приемы их использования. Равным образом описаны регулировка положения сидений в разных направлениях, управления трансмиссией и другие элементы;
в раздел «Неисправности в пути» включена информация, которая выручит из любой внезапно возникшей ситуации, связанной с неисправностью автомобиля. Причем порядок поиска неисправностей сопровождается фотографиями;
на сайте содержатся все необходимые сведения для эксплуатации, обслуживания и ремонта. Также рассмотрена информация о давлении воздуха в шинах всех размеров, заправочных объемах и даже о такой тонкости, как моменты затяжки резьбовых соединений;
Распиновка приборки
- Топливный датчик.
- Бортовой термометр.
- Тахометр.
- Сенсор спидометра.
- Общий плюс.
- Дублирующий силовой кабель.
- Пустой.
- Общий минус приборки.
- Минусовая клемма поворотников и противотуманных фонарей.
- Лампа индикации дальнего света.
- Противотуманные огни передней части автомобиля.
- Левый поворот. Также индикация проходит через контакт во время работы аварийной сигнализации.
- Пустой провод. Не использующийся вывод нередко применяется пользователями для вывода индикации дополнительного оборудования, установленного во время эксплуатации машины.
- Датчик ТС.
- Лампа проверить двигатель.
- Лампочка S.
- Сигнал индикаторов системы АБС.
- Пустой.
- Не используется.
- Лампа зарядки аккумуляторной батареи.
- Плюсовая клемма приборки.
- Система давления масла в двигателе.
- Контрольная лампа включения стояночного тормоза.
- Подушки безопасности.
- Индикаторы замков ремней безопасности. Вывод один для всех защелок.
- Левая сторона ламп прицепного устройства.
- Аналогично для правой стороны прицепа.
- Правый поворотник.
- Противотуманные фонари кормовой части автомобиля.
- Габаритные фонари и подсветка приборов.
Указанная распиновка приведена для бензиновой, самой распространенной версии автомобиля. На дизелях или более продвинутых модификациях машины, расположение выводов и их количество может отличаться.
Инструкция по замене проводки
Перед тем, как заменить оборванный провод на Опель Астра H, необходимо его найти. Для диагностики вам потребуется контрольная лампочка с проводом. Один конец лампочки следует подключить к кузову транспортного средства, а с помощью второго диагностируется наличие питания в места соединения. Как показывает практика, чаще всего обрыв проводки можно найти на изгибах проводов, и значительно реже — в жгутах.
Итак, процедура замены выглядит следующим образом:
- Сначала ищется оборванный участок.
- После того, как неработоспособный провод найден, его необходимо извлечь.
- После извлечения производится укладка нового кабеля. При прокладке необходимо учесть, что провод не должен взаимодействовать с движущими частями кузова или другими движущимися элементами. В противном случае очень быстро может произойти перетирание кабеля и, соответственно, его обрыв.
- Когда кабель уложен, его необходимо подключить. Места соединений лучше запаять и защитить при помощи изоляционной ленты. Также изолентой можно обмотать весь провод — это позволит увеличить его ресурс эксплуатации.
- После установки кабеля производится проверка работоспособности оборудования. Если все работает правильно, то можно прятать провод и наслаждаться работой исправного авто. Если же что-то не работает, нужно искать причину и устранять ее (автор — канал TEXaS TV).
