Выхлопная система, выхлопные газы опель вектра а

Обслуживание и ремонт

9. Выхлопная система и система понижения токсичности выхлопных газов

9.0 Выхлопная система и система понижения токсичности выхлопных газов

Моменты затягивания

Однонаправленный клапан к трубе

30 Нм

Кронштейн трубы системы уменьшения токсичности к кронштейну

8 Нм

Труба системы уменьшения токсичности к коллектору

20 Нм

Труба системы уменьшения токсичности к кронштейн…

9.2 Система понижения токсичности выхлопных газов

Система MULTEC
Система улавливания паров топлива предназначена для уменьшения количества выбросов
в атмосферу несожженых углеводородов.
Топливная система автомобиля герметична и пары топлива собираются в канистре
с древесным углем, расположенной под правым передним крылом. Пары топлива хранятся
в канистре и при запуске двигателя попадают в тракт подачи воздуха в двига…

9.3 Система повторного сжигания отработанных газов (EGR)

При работе системы повторного сжигания отработанных газов для уменьшения выброса
окиси азота в атмосферу вместе с выхлопными газами часть выхлопных газов через
клапан системы повторного сжигания отработанных газов поступает во впускной
коллектор и повторно сжигается.
На моделях с двигателями C16 NZ, C16 NZ2 и C18 NZ объем повторно сжигаемого
выхлопного газа управляет…

9.4 Клапан EGR (модели с системой Multec)

Проверка
На моделях с двигателями C16 NZ, C16 NZ2 и C18 NZ необходимо ежегодно проверять
перемещение пластины крепления диафрагмы клапана EGR следующим образом. Для проверки
необходимо использовать фонарик и маленькое зеркало, так как пластина крепления
видна только через проем с обратной стороны клапана. На моделях с двигателями
X16 SZ для проверки системы рециркуляции выхлопных г…

9.5 Клапан EGR (система Simtec)

Предупреждение
При установке клапана необходимо
использовать новую прокладку.
Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Снимите жгут проводов и вакуумный шланг.

3. Отметьте расположение клапана для правильн…

9.6 Модуль EGR (модели X16 SZ)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите блок детонации с кронштейна и переместите
его в сторону.

2. Отсоедините электрический разъем от модуля
EGR и снимите его с кронштейна.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

9.7 Узел воздушного насоса (система Simtec)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Затяните ручной тормоз, затем поднимите
переднюю часть автомобиля и зафиксируйте на подставках.

2. Снимите левое переднее колесо и защиту крыла.

3. Ослабьте хомут и снимите воздушный шланг
с насоса….

9.8 Клапан отсечки системы уменьшения токсичности

Снятие
Клапан отсечки уменьшения токсичности выхлопных газов

1 – соединение к воздушному насосу;
2 – соединение к выключателю воздушного клапана;
3 – соединение к однонаправленному клапану

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед снятием клапана отметьте направлен…

9.9 Выключающий клапан системы уменьшения токсичности

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Отсоедините электрический разъем от клапана.

3. Промаркируйте и отсоедините от клапана вакуумные
шланги.

4. Отвинтите два болта и сними…

9.10 Трубка и однонаправленный клапан системы уменьшения токсичности

Предупреждение
При установке необходимо
использовать новые шайбы воздушного патрубка.
Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите воздушный шланг однонаправ ленного
клапана.

2. Отвинтите болты, крепящие кронштейн проушины
для подъема двигателя, и поверните к…

9.11 Катализатор

Расположение катализатора и термозащитного экрана

Катализатор устанавливается на модели с двигателем, код которого начинается
с буквы С или Х.
В катализаторе происходит реакция, в результате которой потенциально опасный
углеводород и окись углерода в выхлопных газах превращаются в безопасные газы
и водяной пар. Катализатор сос…

9.12 Канистра с углем

Снятие
Расположение канистры с углем

A – вентиль, соединяющийся с атмосферой;
B – шланг подачи паров топлива от трубы топливозаливной горловины;
C – шланг выпускного клапана паров топлива к впускному тракту;
D – вакуумная трубка регулирующего клапана от корпуса дросселя

ПОРЯДОК ВЫПОЛНЕНИЯ

9.13 Датчик кислорода (модели с катализатором)

Предупреждение
Второе название датчика
кислорода – это Лямбда-датчик.
Снятие
Расположение датчика кислорода в приемной выхлопной трубе на моделях с двигателем
DOHC

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Отсоеди…

9.14 Выпускной коллектор

Предупреждение
При установке выпускного
коллектора необходимо использовать новые прокладки. Выпускные коллекторы на
двигателях DOHC имеют трубчатую форму.

Снятие

Отвинчивание гайки крепления выпускного коллектора на моделях SOHC

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите пр…

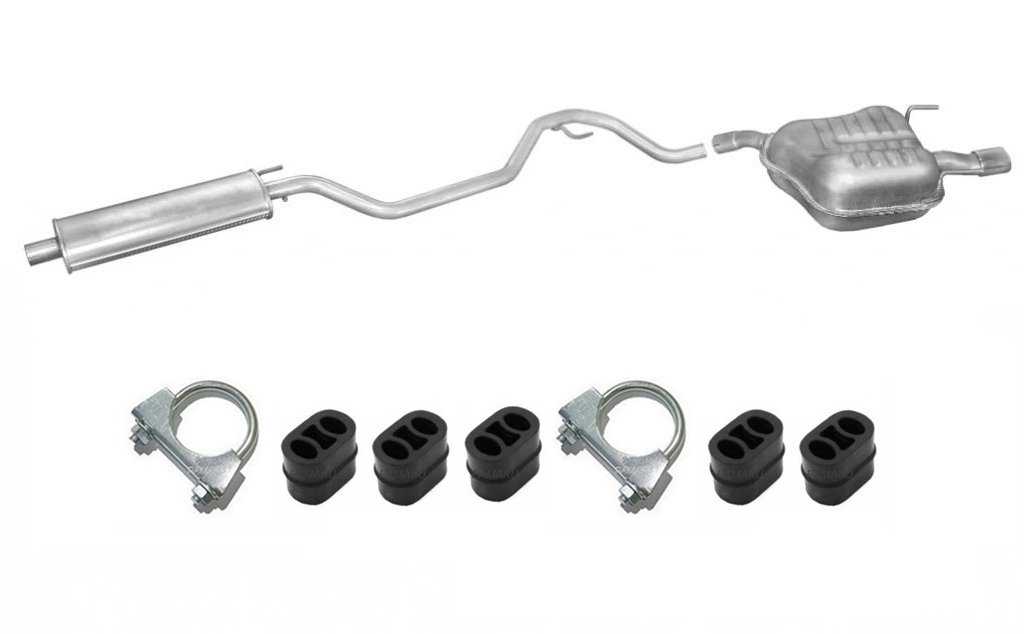

9.15. Выхлопная система
