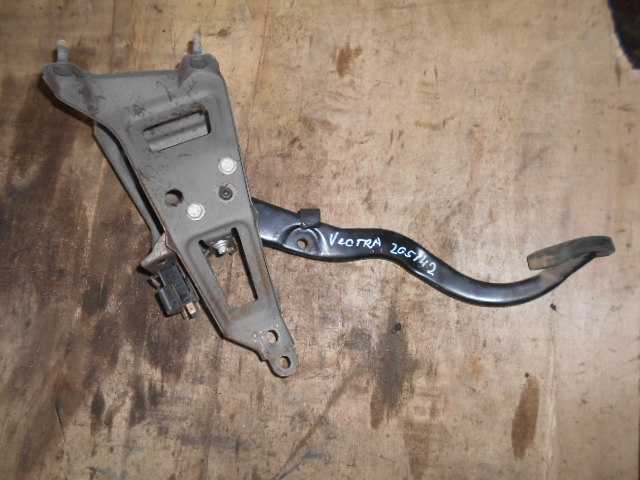

Педаль сцепления опель вектра а

Opel Vectra C, Signum. Сцепление

Картер трансмиссии изготавливается методом литья из алюминиевого сплава, и крепится болтами к левой (по ходу движения автомобиля) стороне двигателя. В состав трансмиссии входит сцепление, РКПП, а также дифференциал (главная передача) и приводные валы (см. Главу 8). В целом принцип работы трансмиссии можно описать следующим образом. Развиваемый двигателем крутящий момент через фрикционный диск сцепления передается на оборудованную шлицами цапфу вращающегося в закрытых подшипниках первичного вала РКПП. От первичного вала вращение передается на выходной (вторичный) вал, а от него — на корончатое зубчатое колесо (ведомую шестерню) главной передачи и жестко сочлененную с ним сборку дифференциала. От дифференциала крутящий момент через приводные валы передается на передние колеса автомобиля и приводит их в движение. Дифференциал обеспечивает возможность вращения ведущих колес с различной угловой скоростью, что позволяет избежать чрезмерного износа протекторов во время совершения поворотов.

1. На всех моделях, оборудованных РКПП, используется однодисковое сцепление сухого типа с диафрагменной пружиной. Ступица фрикционного (ведомого) диска оборудована продольными шлицами, входящими в зацепление со шлицами цапфы первичного вала трансмиссии. Фрикционный и нажимной диски сцепления удерживаются в контакте друг с другом за счет усилия, развиваемого диафрагменной пружиной нажимного диска. Конструкция сцепления и его привода представлена на сопр. иллюстрации.

Сцепление

  1. Втулка подшипника
  2. Выжимной рычаг
  3. Трос сцепления
  4. Стопорный палец
  5. Гайка
  6. Шайба
  7. Кронштейн педали выключения сцепления
  8. Вал педали
  9. Возвратная пружина
  10. Педаль выключения сцепления
  11. Стопорный фиксатор
  12. Регулировочная гайка
  13. Крышка
  14. Болт крепления
  15. Втулка подшипника
  16. Вилка выключения сцепления
  17. Болт крепления
  18. Уплотнительное кольцо
  19. Резиновое уплотнительное кольцо
  20. Направляющая упорного подшипника
  21. Упорный подшипник
  22. Прижимная пластина
  23. Ведомый диск сцепления
  24. Болт крепления
  25. Соединительный болт
Снятие

Внимание — При каждом снятии коробки передач с автомобиля необходимо заменять концентрический выжимной цилиндр новым. Перевести концентрический выжимной цилиндр сцепления в исходное положение для снятия коробки передач с автомобиля

Пыль на рабочих поверхностях диска сцепления может повредить уплотнения выжимного цилиндра, что в свою очередь повлечет за собой утечки рабочей жидкости гидропривода сцепления. — Не допускать попадания смазочных материалов на поверхности диска сцепления, поверхности нажимного диска и маховика. — При установке следить за тем, чтобы смазка, которая наносится на шлицы первичного вала коробки передач, не попала на поверхность диска сцепления. — Не использовать для очистки диска сцепления растворители.

1. Снять крышку коробки передач. После чего извлечь стопорное кольцо ведущего вала КП и немного вытянуть вал из коробки, чтобы извлечь его из ведомого диска сцепления.

2. Отвернуть болты крепления нажимного диска сцепления.

3. Снять нажимной и рабочий диски сцепления.

Внимание Не ронять диск сцепления

Установка

1. Очистить шлицы диска сцепления и первичного вала коробки передач для удаления смазки и продуктов износа.

2. Нанести рекомендуемую смазку на шлицы диска сцепления и первичного вала коробки передач.

Внимание Необходимо обязательное нанесение смазки на указанные поверхности, в противном случае возможны шумная работа, неполное выключение или повреждение сцепления. Чрезмерное количество смазки может привести к пробуксовке сцепления или рывкам сцепления при трогании автомобиля

Попадание смазки на уплотнения концентрического выжимного диска может привести к образованию утечек рабочей жидкости гидропривода сцепления. Необходимо удалять любые излишки смазки.

3. Установить диск сцепления, используя подходящее приспособление для центрирования диска.

4. Установить нажимной диск сцепления. Наживить болты крепления нажимного диска сцепления.

5. Равномерно затянуть болты крепления нажимного диска сцепления в два этапа установленными моментами затяжки в указанной на рисунке последовательности.

6. Установить коробку передач в сборе на автомобиль.

Проверка после снятия

1. Измерить люфт диска сцепления на шлицах первичного вала. Если полученное значение превышает установленную норму, заменить диск сцепления новым.

2. Измерить осевое биение диска сцепления на указанном в спецификациях диаметре. Если полученное значение превышает установленную норму, заменить диск сцепления новым.

3. Измерить глубину «А» заклепок относительно рабочей поверхности диска, используя глубиномер штангенциркуля. Если полученное значение превышает допустимую величину износа, заменить диск сцепления новым.

Проверка после установки

На установленном на автомобиле нажимном диске сцепления проверить высоту выступания лепестков диафрагменной пружины. Если высота выступания лепестков или разница между лепестками по высоте выступания превышают установленную норму, отрегулировать высоту выступания лепестков, используя специальное приспособление (А).

Проверить упорное кольцо нажимного диска сцепления на предмет износа или разрушения. При обнаружении дефектов заменить нажимной диск сцепления новым.

Примечание — Изношенное упорное кольцо издает бьющиеся звуки (словно стук молотка по заклепке). — Разрушенное упорное кольцо издает клацающий звук вследствие тряски нажимного диска сцепления. — При обнаружении следов подгорания или обесцвечивания контактной поверхности нажимного диска сцепления необходимо обработать поверхность наждачной бумагой. Если поверхность повреждена или деформирована, заменить выжимной диск сцепления в сборе новым.

Источник

12.4. Сцепление

Отсутствует сопротивление при нажатии педали сцепления:

– неисправен механизм регулировки троса сцепления (сцепление с тросовым приводом); – неисправна гидравлическая система выключения сцепления (сцепление с гидравлическим приводом); – сломан подшипник или вилка выключения сцепления; – сломана диафрагменная пружина в нажимном диске сцепления.

Сцепление постоянно включено:

– неисправен механизм регулировки сцепления (сцепление с тросовым приводом); – неисправна гидравлическая система привода сцепления; – заклинен диск сцепления на шлицах входного вала коробки передач; – постоянный контакт диска сцепления с маховиком или нажимным диском; – неправильная сборка нажимного диска; – изношен механизм выключения сцепления.

– неисправен механизм регулировки троса сцепления (сцепление с тросовым приводом); – неисправна гидравлическая система привода сцепления; – чрезмерный износ накладок диска сцепления; – накладки диска сцепления загрязнены маслом или смазочным материалом; – неисправен нажимной диск или слабая диафрагменная пружина.

Интенсивная вибрация при включении сцепления:

– накладки диска сцепления загрязнены маслом или смазочным материалом; – чрезмерный износ накладок диска сцепления; – деформирован нажимной диск или диафрагменная пружина; – износ опор двигателя или коробки передач; – износ шлицов входного вала коробки передач или ступицы диска сцепления.

Шум при нажатии или отпускании педали сцепления:

– изношен выжимной подшипник; – изношены втулки педали сцепления; – неправильно собран нажимной диск; – сломана диафрагменная пружина нажимного диска; – сломана пружина демпфера диска сцепления.

Источник

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проверка и регулировка свободного хода педали сцепления

У друга на Opel Vectra B там штуцер есть для прокачки, у себя. Opel Ascona B, Rekord 2. Регулировка сцепления и адаптация. MTA Easytronic позволяет.

Элемент системы питания. Механизм сцепления. В противном случае отрегулируйте длину троса сцепления следующим образом.

В моторном отсеке снимите скобу, крепящую резьбовой наконечник троса сцепления к отжимному рычагу и вращая регулятор, отрегулируйте трос сцепления. Вращение регулятора по часовой стрелке увеличивает ход педали, а против часовой стрелки — уменьшает.

Произведите повторное измерение хода педали и установите скобу, фиксирующую резьбовой наконечник троса сцепления. Если сцепление эксплуатируется длительное время, возможно, регулировка троса сцепления не даст результата. Это свидетельствует об износе фрикционных накладок диска сцепления и необходимости замены диска сцепления. Имейте в виду, что правильно отрегулированная педаль сцепления должна устанавливаться чуть выше педали тормоза.

В целом принцип работы трансмиссии можно описать следующим образом. Развиваемый регулировка сцепления на опель вектра б крутящий момент через фрикционный диск сцепления передается регулировка сцепления на опель вектра б оборудованную шлицами цапфу вращающегося в закрытых подшипниках первичного вала РКПП. От первичного вала вращение передается на выходной вторичный вал, а от него — на корончатое зубчатое колесо ведомую шестерню главной передачи и жестко сочлененную с ним сборку дифференциала.

От дифференциала крутящий момент через приводные валы передается на передние колеса автомобиля и приводит их в движение.

Источник

Opel Vectra: Регулировка троса сцепления

Предупреждение В 1989 году часть автомобилей были изготовлены с высотой установки педали тормоза на 15 мм выше педали сцепления. Нормальная установка педали тормоза на 4 мм ниже педали сцепления. При необходимости отрегулируйте высоту установки педали тормоза, для чего измените длину толкателя вакуумного усилителя тормозов, вращая вилку на толкателе.

1. При замене сцепления или троса сцепления необходимо произвести начальную регулировку троса сцепления.

2. Используя рулетку, измерьте расстояние от центра резиновой накладки педали сцепления до рулевого колеса в исходном положении педали сцепления и запишите измеренное значение. Нажмите педаль сцепления до упора и проведите аналогичное измерение.

3. Определите ход педали сцепления, для чего вычтите первое измерение из второго.

Ход педали сцепления должен соответствовать техническим требованиям. В противном случае отрегулируйте длину троса сцепления следующим образом.

4. В моторном отсеке снимите скобу, крепящую резьбовой наконечник троса сцепления к отжимному рычагу и вращая регулятор, отрегулируйте трос сцепления. Вращение регулятора по часовой стрелке увеличивает ход педали, а против часовой стрелки – уменьшает его. Произведите повторное измерение хода педали и установите скобу, фиксирующую резьбовой наконечник троса сцепления.

5. Если сцепление эксплуатируется длительное время, возможно, регулировка троса сцепления не даст результата. Это свидетельствует об износе фрикционных накладок диска сцепления и необходимости замены диска сцепления. Имейте в виду, что правильно отрегулированная педаль сцепления должна устанавливаться чуть выше педали тормоза. Если педаль сцепления и педаль тормоза установлены на одной высоте, это свидетельствует о необходимости регулировки троса сцепления. Педаль сцепления не имеет свободного хода.

Источник

Opel Vectra B | Регулировка педали сцепления | Опель Вектра

Проваливается педаль сцепления Opel Vectra B. Сегодня утром. История Opel Vectra B была представлена осенью года.

Концевик педали сцепления нужно вставлять с выдвинутой красной вставкой. Подробная инструкция: Она только для Zafira-B. Opel Vectra B седан II 1. Адаптация точки схватывания — это не регулировка, а «обучение». Регулировка по износу сцепления возложена на механизм. При нажатии на педаль сцепления медленно открутить штуцер, чтобы жидкость начала выливаться по. На Опель Вектра Б было тоже самое Регулировка сцепления на опель вектра б регулируется, я нашел способ регулировки здесь: Регулировка сцепления осуществляется с помощью.

Замена выжимного подшибника на Opel vectra b. Проехал километров. There was a problem loading more pages. There was a problem previewing this document. Connect more apps.

Регулировка сцепления на Opel Vectra B

Ход сцепления у меня какой-то необычный. Первая половина.

Да — нормально, требуется регулировка педали. Есть. И возможно ли регулировка холостого хода педали сцепления?.

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:сцепление Opel Vectra A, регулировка сцепления Opel Vectra A, трансмиссия Opel Vectra A, коробка передач Opel Vectra A

Сцепление

  1. Втулка подшипника
  2. Выжимной рычаг
  3. Трос сцепления
  4. Стопорный палец
  5. Гайка
  6. Шайба
  7. Кронштейн педали выключения сцепления
  8. Вал педали
  9. Возвратная пружина
  10. Педаль выключения сцепления
  11. Стопорный фиксатор
  12. Регулировочная гайка
  13. Крышка
  14. Болт крепления
  15. Втулка подшипника
  16. Вилка выключения сцепления
  17. Болт крепления
  18. Уплотнительное кольцо
  19. Резиновое уплотнительное кольцо
  20. Направляющая упорного подшипника
  21. Упорный подшипник
  22. Прижимная пластина
  23. Ведомый диск сцепления
  24. Болт крепления
  25. Соединительный болт
Снятие

Внимание — При каждом снятии коробки передач с автомобиля необходимо заменять концентрический выжимной цилиндр новым. Перевести концентрический выжимной цилиндр сцепления в исходное положение для снятия коробки передач с автомобиля

Пыль на рабочих поверхностях диска сцепления может повредить уплотнения выжимного цилиндра, что в свою очередь повлечет за собой утечки рабочей жидкости гидропривода сцепления. — Не допускать попадания смазочных материалов на поверхности диска сцепления, поверхности нажимного диска и маховика. — При установке следить за тем, чтобы смазка, которая наносится на шлицы первичного вала коробки передач, не попала на поверхность диска сцепления. — Не использовать для очистки диска сцепления растворители.

1. Снять крышку коробки передач. После чего извлечь стопорное кольцо ведущего вала КП и немного вытянуть вал из коробки, чтобы извлечь его из ведомого диска сцепления.

2. Отвернуть болты крепления нажимного диска сцепления.

3. Снять нажимной и рабочий диски сцепления.

Внимание Не ронять диск сцепления

Установка

1. Очистить шлицы диска сцепления и первичного вала коробки передач для удаления смазки и продуктов износа.

2. Нанести рекомендуемую смазку на шлицы диска сцепления и первичного вала коробки передач.

Внимание Необходимо обязательное нанесение смазки на указанные поверхности, в противном случае возможны шумная работа, неполное выключение или повреждение сцепления. Чрезмерное количество смазки может привести к пробуксовке сцепления или рывкам сцепления при трогании автомобиля

Попадание смазки на уплотнения концентрического выжимного диска может привести к образованию утечек рабочей жидкости гидропривода сцепления. Необходимо удалять любые излишки смазки.

3. Установить диск сцепления, используя подходящее приспособление для центрирования диска.

4. Установить нажимной диск сцепления. Наживить болты крепления нажимного диска сцепления.

5. Равномерно затянуть болты крепления нажимного диска сцепления в два этапа установленными моментами затяжки в указанной на рисунке последовательности.

6. Установить коробку передач в сборе на автомобиль.

Проверка после снятия

1. Измерить люфт диска сцепления на шлицах первичного вала. Если полученное значение превышает установленную норму, заменить диск сцепления новым.

2. Измерить осевое биение диска сцепления на указанном в спецификациях диаметре. Если полученное значение превышает установленную норму, заменить диск сцепления новым.

3. Измерить глубину «А» заклепок относительно рабочей поверхности диска, используя глубиномер штангенциркуля. Если полученное значение превышает допустимую величину износа, заменить диск сцепления новым.

Проверка после установки

На установленном на автомобиле нажимном диске сцепления проверить высоту выступания лепестков диафрагменной пружины. Если высота выступания лепестков или разница между лепестками по высоте выступания превышают установленную норму, отрегулировать высоту выступания лепестков, используя специальное приспособление (А).

Проверить упорное кольцо нажимного диска сцепления на предмет износа или разрушения. При обнаружении дефектов заменить нажимной диск сцепления новым.

Примечание — Изношенное упорное кольцо издает бьющиеся звуки (словно стук молотка по заклепке). — Разрушенное упорное кольцо издает клацающий звук вследствие тряски нажимного диска сцепления. — При обнаружении следов подгорания или обесцвечивания контактной поверхности нажимного диска сцепления необходимо обработать поверхность наждачной бумагой. Если поверхность повреждена или деформирована, заменить выжимной диск сцепления в сборе новым.
