6.1.5. Снятие и установка компонентов впускного воздушного тракта
Снятие

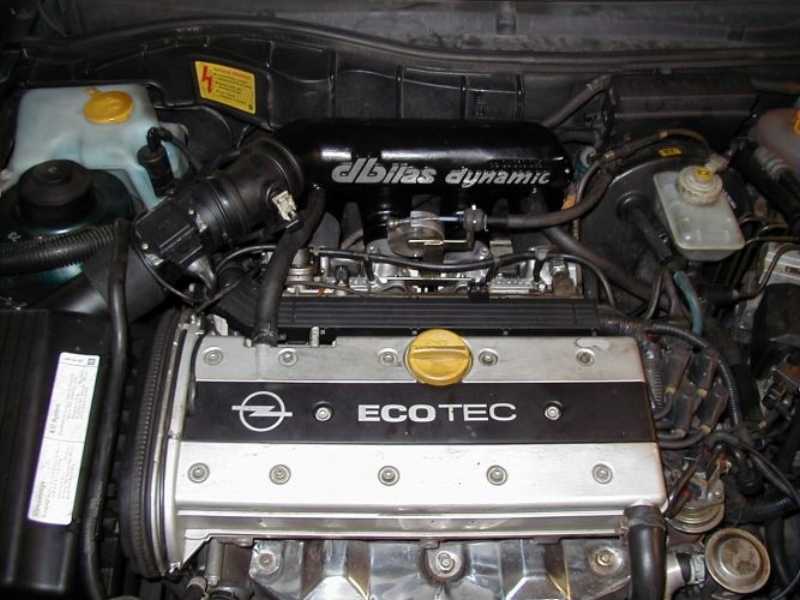

Бензиновые модели

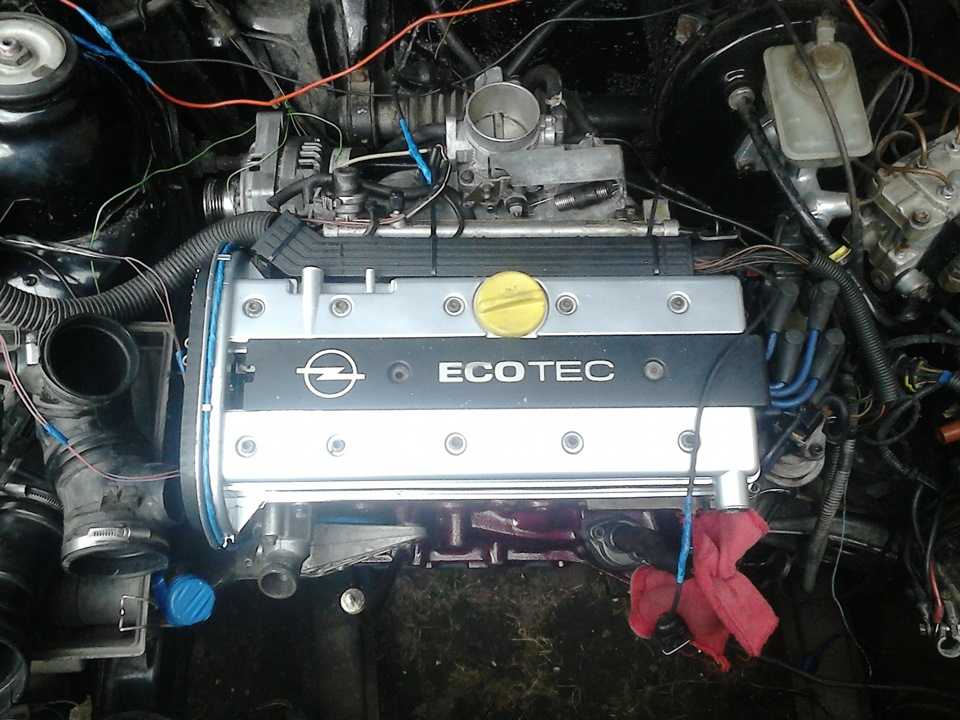

Модели Astra
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
||||||||
|
Модели Zafira
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
||||
|
Дизельные модели
Модели 1.7 л
Схема соединения компонентов впускного воздушного тракта (модели 1.7
л SOHC)
Схема соединения компонентов впускного воздушного тракта (модели 1.7
л DOHC)
ПОРЯДОК ВЫПОЛНЕНИЯ
Освободите хомут и снимите впускной воздуховод с задней части корпуса воздухоочистителя
(см. иллюстрации и )
Выверните винты (с головками типа TORX) крепления кронштейна
воздухоочистителя к кузову и снимите воздухоочиститель с двигателя,
— обратите внимание, что в нижней части корпуса воздухоочистителя
имеется выступ, который при установке должен быть правильным образом
совмещен с ответной выемкой в брызговике.
Прочие воздуховоды, ведущие к турбокомпрессору, интеркулеру
и впускному трубопроводу можно снять, ослабив соответствующие
хомуты и вывернув крепежные винты. Обратите внимание, что в воздуховод,
соединяющий корпус воздухоочистителя и впускной домкрат, вмонтирован
датчик измерения массы воздуха (MAF), — перед снятием впускного
воздуховода отсоедините электропроводку и снимите датчик.
Модели 2.0 л
Схема соединения компонентов впускного воздушного тракта (модели 2.0
л с низконапорным турбонаддувом)
Схема соединения компонентов впускного воздушного тракта (модели 2.0
л с высоконапорным турбонаддувом)
ПОРЯДОК ВЫПОЛНЕНИЯ
На моделях Zafira снимите уплотнительную полосу двигательного
отсека и крышку обтекателя, установленного под нижним краем ветрового
стекла. С целью обеспечения доступа к впускному воздуховоду отдайте
крепежные гайки/ болты и снимите верхнюю крышку панели передка.
На всех моделях отсоедините отрицательный провод от батареи,
а также электропроводку от датчиков MAF и, — если установлен,
— температуры всасываемого воздуха (IAT).
Отсоедините шланг вентиляции картера от впускного воздуховода,
ослабьте хомут крепления и снимите воздуховод в сборе вместе с
датчиком измерителя массы воздуха и уберите его из-под капота.
Отпустите фиксаторы, снимите крышку корпуса воздухоочистителя
и извлеките фильтрующий элемент, — постарайтесь запомнить установочное
положение компонентов. Выверните крепежный болт и снимите корпус
воздухоочистителя, отсоединив его от впускного воздуховода.
На моделях с низконапорным турбонаддувом (двигатели X20DTL/Y20DTL) (см. иллюстрацию
)
для снятия воздуховодов, ведущих к турбокомпрессору и впускному
трубопроводу, предварительно выверните крепежные винты и снимите
с двигателя пластмассовый защитный кожух. Отпустите фиксатор крепления
воздуховода, соединяющего металлический рукав с трубопроводом.
Выверните болты крепления трубки к крышке головки цилиндров, ослабьте
крепежный хомут и отсоедините рукав от турбокомпрессора. Снимите
сборку рукава с воздуховодом с верхней части двигателя и извлеките
уплотнительное кольцо, установленное между рукавом и компрессором.
На моделях с высоконапорным турбонаддувом (двигатель Y2ODTH) (см. иллюстрацию
)
отпустите крепежные хомуты/ отдайте болты и снимите воздуховоды,
соединяющие интеркулер и впускной трубопровод, а также рукав турбокомпрессора.
Для снятия металлического рукава, отсоедините от него воздуховод,
затем ослабьте хомут крепления рукава к турбокомпрессору
Выверните
крепежный болт и снимите рукав с двигателя, — обратите внимание
на уплотнительное кольцо, установленное
Установка
Все модели
Установка производится в порядке, обратном порядку демонтажа компонентов.
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
|
