2. Разборка и сборка приводных валов

Снятие и установка

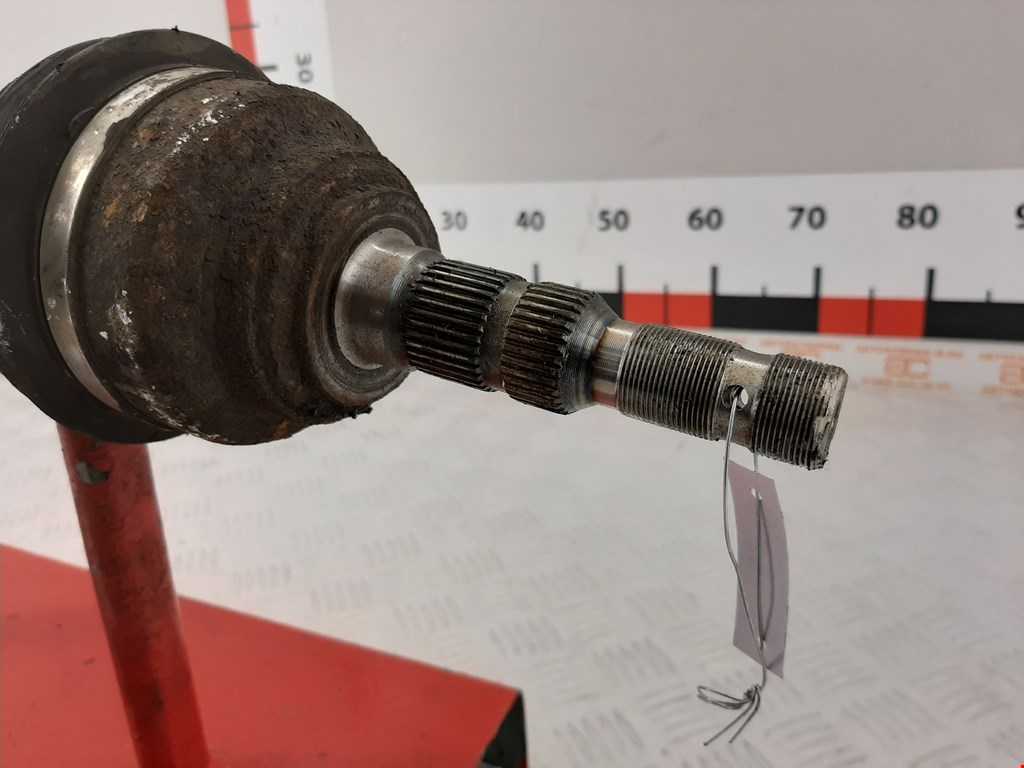

1. Снять приводной вал в сборе.

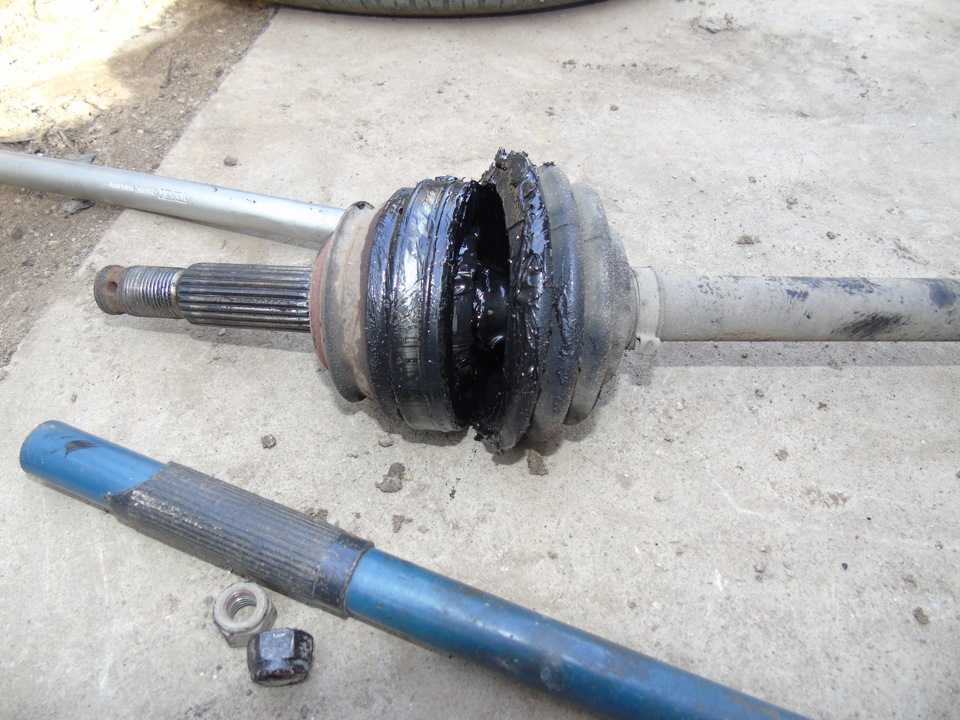

2. Отметить расположение пыльника на приводном валу.

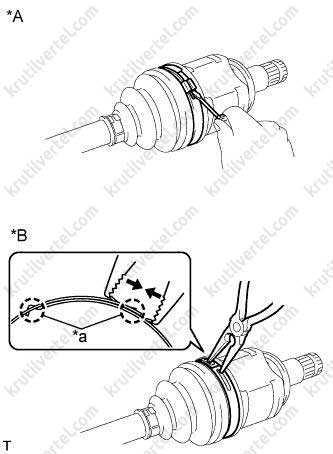

3. Используя специальные кусачки (1) разрезать хомут крепления пыльника к корпусу шарнира равных угловых скоростей со стороны корпуса коробки передач, как показано на рисунке ниже.

4. Разрезать пыльник и удалить с приводного вала в сборе.

5. Промыть составные части шарнира равных угловых скоростей.

Внимание: — Запрещено использовать моющие средства для защитных чехлов такие как, бензин, керосин и другие. Такие средства вызывают снижение эластичных свойств чехлов, что приводит к преждевременному выходу их из строя

— Использовать только заложенные производителем смазочные материалы или материалы, входящие в ремонтный комплект шарниров.

Примечание Промыть так, чтобы было видно стопорное кольцо (1), показанное на рисунке ниже.

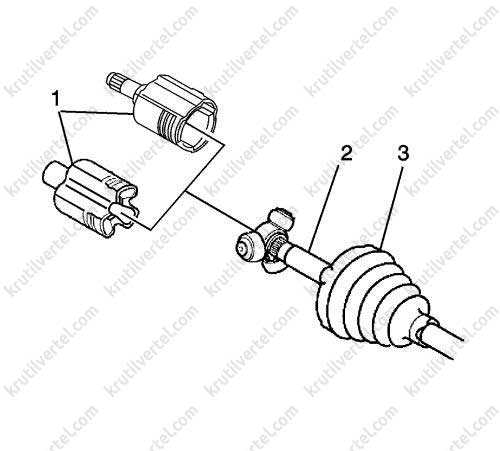

6. Снять шарнир равных угловых скоростей с приводного вала.

• Используя плоскогубцы, расширить стопорное кольцо.
• Используя резиновый молоток, сбить шарнир равных угловых скоростей со шлицов приводного вала, в направлении, указанном стрелкой на рисунке ниже.

7. Промыть и очистить все элементы шарнира равных угловых скоростей.

• Промыть все полости внутри корпуса шарнира равных угловых скоростей.
• Установить новое стопорное кольцо.
• Заполнить корпус шарнира равных угловых скоростей специальным смазочным материалом.

Внимание: — Запрещено использовать моющие средства для защитных чехлов такие как, бензин, керосин и другие. Такие средства вызывают снижение эластичных свойств чехлов, что приводит к преждевременному выходу их из строя

— Использовать только заложенные производителем смазочные материалы или материалы, входящие в ремонтный комплект шарниров.

8. Надеть на приводной вал новый пыльник, переместить его до, нанесенной перед разборкой, метки.

9. Установить шарнир равных угловых скоростей на шлицы приводного вала. Аккуратно нанести легкие удары по корпусу шарнира равных угловых скоростей, используя резиновый молоток. Напрессовывать до фиксации стопорного кольца.

Как заменить плавающие сайлентблоки на Opel Vectra

Если Вы заметили глухой стук в задней многорычажке своей Вектры, который особо проявляет себя в поворотах при проезде неровностей, виной тому может быть несколько причин, одна из которых износ плавающих сайлентблоков!

Откручиваем верхний болт

Нижний болт также отпускаемЧтобы рычаг не мешал распираем его деревянным брусикомТеперь понадобится пресс-съемник

Устанавливаем съемник в положение «выпресовки» и вращением гайки выпресовываем

На этом фото изображен выпресованный сайлентблок в приемном цилиндре съемника

С нижним сайлентблоком проделываем все тоже самое, что и с верхним

Мелкой наждачной бумагой удаляем ржавый налет с посадочных мест

Вот так выглядят новые плавающие сайлентблоки на Opel Vectra фирмы Lemforder

Запрессовываемым новый сайлентблок предварительно смочив его WD-ешкой. С нижним проделываем все тоже самое

Подставляем деревянный брусик под стойку и домкратом полностью опускаем автомобиль. Затем протягиваем болты крепления рычагов.

Сайлентблок на месте, ставим колесо и приступаем к аналогичному процессу на противоположной стороне

• Вперед Десятка лучших интерьеров автоновинок 2012
• Назад Как сделать звук мотора как у гоночного болида

2 комментария

• Комментарии 2
• Pingbacks 0

проще найти головку на 30 многогранную удленитель на нее снять пыльник и забить, 3 хороших удара и все поменяно

Спасибо за статью. Все просто и доступно. 5+

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Разборка и сборка

Снятие и установка

1. Снять приводной вал в сборе.

2. Отметить расположение пыльника на приводном валу.

3. Используя специальные кусачки (1) разрезать хомут крепления пыльника к корпусу шарнира равных угловых скоростей со стороны корпуса коробки передач, как показано на рисунке ниже.

4. Разрезать пыльник и удалить с приводного вала в сборе.

5. Промыть составные части шарнира равных угловых скоростей.

Внимание — Запрещено использовать моющие средства для защитных чехлов такие как, бензин, керосин и другие. Такие средства вызывают снижение эластичных свойств чехлов, что приводит к преждевременному выходу их из строя

— Использовать только заложенные производителем смазочные материалы или материалы, входящие в ремонтный комплект шарниров.

Примечание Промыть так, чтобы было видно стопорное кольцо (1), показанное на рисунке ниже.

6. Снять шарнир равных угловых скоростей с приводного вала.

• Используя плоскогубцы, расширить стопорное кольцо.
• Используя резиновый молоток, сбить шарнир равных угловых скоростей со шлицов приводного вала, в направлении, указанном стрелкой на рисунке ниже.

7. Промыть и очистить все элементы шарнира равных угловых скоростей.

• Промыть все полости внутри корпуса шарнира равных угловых скоростей.
• Установить новое стопорное кольцо.
• Заполнить корпус шарнира равных угловых скоростей специальным смазочным материалом.

Внимание — Запрещено использовать моющие средства для защитных чехлов такие как, бензин, керосин и другие. Такие средства вызывают снижение эластичных свойств чехлов, что приводит к преждевременному выходу их из строя

— Использовать только заложенные производителем смазочные материалы или материалы, входящие в ремонтный комплект шарниров.

8. Надеть на приводной вал новый пыльник, переместить его до, нанесенной перед разборкой, метки.

9. Установить шарнир равных угловых скоростей на шлицы приводного вала. Аккуратно нанести легкие удары по корпусу шарнира равных угловых скоростей, используя резиновый молоток. Напрессовывать до фиксации стопорного кольца.

Снятие Opel Vectra A

Отвинчивание гайки крепления приводного вала к ступице

Расположение шплинта фиксации гайки крепления шарового шарнира

Снятие корончатой гайки шарового шарнира

Использование съемника для извлечения цапфы шарового шарнира из поворотного кулака

Использование монтировки с прямым концом для извлечения левого приводного вала из коробки передач на моделях 2,0 л

Извлечение левого приводного вала из дифференциала

Извлечение приводного вала из ступицы

Измерение расстояния до гасителя колебаний

1 – расстояние = 268,0 – 270,0 мм; 2 – внешний шарнир равных угловых скоростей

Порядок выполнения

1. При наличии снимите с колеса колпак, затем ослабьте болты крепления переднего колеса. Затяните ручной тормоз, поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите переднее колесо. 2. Извлеките шплинт фиксации гайки крепления приводного вала к ступице. 3. Ослабьте гайку крепления приводного вала к ступице, для чего зафиксируйте ступицу от проворачивания, ввинтив в нее два болта крепления колеса и вставив между болтами стальной стержень. Отвинтите гайку и снимите шайбу с приводного вала (см. рис. Отвинчивание гайки крепления приводного вала к ступице). 4. Извлеките шплинт, затем отвинтите корончатую гайку крепления цапфы шарового шарнира нижнего рычага к поворотному кулаку (см. рис. Расположение шплинта фиксации гайки крепления шарового шарнира, Снятие корончатой гайки шарового шарнира). 5. Используя съемник шаровых шарниров, извлеките цапфу шарового шарнира нижнего рычага из поворотного кулака (см. рис. Использование съемника для извлечения цапфы шарового шарнира из поворотного кулака). 6. Для извлечения внутреннего шарнира приводного вала из коробки передач необходимо использовать монтировку. Для извлечения правого приводного вала необходимо использовать монтировку со скошенным торцом, а для извлечения левого вала – с прямоугольным концом (см. рис. Использование монтировки с прямым концом для извлечения левого приводного вала из коробки передач на моделях 2,0 л). 7. Извлеките приводной вал из коробки передач. Для этого вставьте между внутренним ШРУСом и картером коробки передач монтировку и в то время, когда помощник будет тянуть ступицу колеса наружу сильным резким ударом по концу монтировки выбейте приводной вал из зацепления в полуосевой шестерне дифференциала. Используя мягкую проволоку, подвяжите внутренний конец приводного вала к кузову автомобиля (см. рис. Извлечение левого приводного вала из дифференциала). 8. Вместе извлеченного приводного вала вставьте в коробку передач пластиковые или деревянные заглушки. 9. Извлеките внешний конец приводного вала из ступицы. Если приводной вал плотно сидит в ступице, временно навинтите гайку ступицы и, используя молоток, выбейте приводной вал из ступицы (см. рис. Извлечение приводного вала из ступицы). 10. Ни в коем случае нельзя опускать автомобиль на колеса со снятыми двумя или одним приводными валами, так как это приведет к повреждению подшипников колеса. 11. На некоторых моделях устанавливается гаситель колебаний на правый приводной вал. Если гаситель колебаний устанавли вается на новый приводной вал, его необходимо установить на то же самое место или в соответствии с рис. Измерение расстояния до гасителя колебаний.

Видео про «Снятие» для Opel Vectra A

Снятие приборной панели Opel vectra B

Как снять передний бампер Opel Vectra A

замена, промывка радиатора печки обогрева салона опель вектра А

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Проверка поршней и шатунов Opel Vectra A

Общие сведенияСнятие поршневого кольца с поршня

Снятие центральной части маслосъемного кольца с поршня

Правильное расположение поршневых колец на поршне

Измерение зазора в замке поршневого кольца

Общие сведения

1. Перед проверкой поршней с шатунами снимите с поршней поршневые кольца и тщательно очистите поршни.

2. Для снятия поршневых колец разожмите кольцо и вставьте под кольцо равномерно по окружности два или три старых лезвия щупа и по ним сдвиньте кольцо с поршня. Будьте осторожны, не поцарапайте поршень концами кольца. Кольца очень хрупкие и могут треснуть, если их разжать очень сильно

Рабочие кромки поршневых колец очень острые, поэтому обращайтесь с ними очень осторожно, чтобы не порезаться. Держите каждый набор колец вместе с поршнями для повторной установки их на свои места.

3

Очистите все следы нагара в верхней части поршня.

4. Удалите нагар из канавок под поршневые кольца в поршне, используя старое поршневое кольцо.

5. После удаления налета очистите поршень с шатуном соответствующим растворителем и вытрите насухо.

6. Тщательно осмотрите каждый поршень на наличие трещин вокруг юбки и отверстий под поршневой палец.

7. Проверьте состояние поршня на наличие износа на юбке поршня, наличие отверстий в головке поршня, а также наличие прожога в верхней части поршня.

8. Следы точечной коррозии на поршне указывают, что в камеру сгорания попадала охлаждающая жидкость. Необходимо найти причину попадания жидкости в камеру сгорания и устранить ее.

9. Измерьте диаметр поршня.

10. Определите зазор поршня в цилиндре, для чего от диаметра цилиндра отнимите диаметр поршня и разделите на два.

11. Проверьте каждый шатун на износ и наличие трещин, а также искажение формы.

12. На всех бензиновых двигателях поршневые пальцы запрессованы в верхнюю головку шатуна, поэтому замену шатунов необходимо производить в специализиро ванной мастерской.

13. Проверьте, чтобы поршень легко и свободно поворачивался на поршневом пальце.

14. Установите верхнее уплотнительное кольцо в первый цилиндр и днищем поршня протолкните его в цилиндр до основания цилиндра.
Предупреждение
Верхнее и среднее уплотни тельные кольца различны. Наружная поверхность среднего кольца конусная.

15. Используя щуп, измерьте зазор в замке поршневого кольца (см. рис. Измерение зазора в замке поршневого кольца).

16. Повторите процесс измерения с кольцом, установленным в верхней части цилиндра и сравните результаты измерения с техническими данными.

17. Если зазор в замке кольца слишком маленький, его необходимо увеличить, сошлифовывая торцы кольца.

18. Если зазор в замке кольца слишком большой, проверьте правильность соответ ствия колец вашему двигателю.

19. Повторите операцию проверки для каждого кольца в первом цилиндре, и затем для колец в остальных цилиндрах.

20. Установите поршневые кольца на поршни таким же образом, как и при снятии.

21. После установки поршневых колец на поршни проверьте легкость перемещения поршневых колец в канавках поршней.

22. Установите замки маслосъемного кольца таким образом, чтобы замок нижнего кольца был смещен на 25 – 50 мм вправо от замка центральной части, а замок верхнего кольца был смещен на такое же расстояние влево от замка центральной части.

23. Установите нижнее компрессионное кольцо на поршень, при этом имейте в виду, что кольцо в сечении имеет конусную форму. Установите кольцо меткой ТОР вверх.

24. Установите верхнее компрессионное кольцо, при этом замок кольца должен быть повернут на 180° по отношению к нижнему компрессионному кольцу. Если устанавливается конусное кольцо, установите его меньшим диаметром вверх.

25. При установке новых поршневых колец цилиндры необходимо отхонинговать.

Видео про «Проверка поршней и шатунов» для Opel Vectra A

замена вкадышей и поршневых колец, правильная сборка блока цилиндров C16NZ

Как повязать поршень с шатуном

Сборка ШПГ(шатуно-поршневой группы). Одеваем кольца на поршня. Ремонт двигателя на Opel Zafira

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Зачем нужно менять плавающий сайлентблок

Плавающий сайлентблок может пройти до 100 тыс. км, но его состояние надо проверять уже после первого полтинника.

Главная причина выхода из строя сайлентблока – износ пыльника, который подвергается воздействию атмосферы, грязи реагентов. Агрессивная среда проникает во втулку и начинает ее разрушать.

Сначала неисправный сайлентблок начинает скрипеть, затем появляется люфт. В критическом состоянии плывет развал, что рычаги стоят криво, видно даже без инструментального контроля.

Если вовремя не приехать на сервис, неприятности будут множиться: • Машину будет кидать в сторону на скорости; • Шины будут стираться неравномерно, придется менять; • Болтающийся сайлентблок может разбить посадочное гнездом, и тогда владелец попадет на замену всего рычага.

Берегите себя, вовремя проверяйте состояние сайлентблоков самостоятельно или на автосервисе.

Замена плавающего сайлентблока

В автомобиле Opel Vectra B плавающий сайлентблок используется в конструкции задней подвески, через него колесо соединено с рычагом. Чтобы получить доступ к сайлентблоку, необходимо предварительно снять колесо.

Для снятия сайлентблока необходимо: • Отвинтить болт, проходящий через сайлентблок и отодвинуть в сторону рычаг. • Подобравшись к узлу со стороны кормы автомобиля, разжать и снять верхнее и нижнее стопорные кольца пыльника. • Затем следует снять пыльник. • Воспользовавшись съемником, выдавить старый сайлентблок вперед по ходу машины.

Перед установкой нового сайлентблока необходимо снять стопорные кольца и пыльники с двух сторон, затем заполнить канавки густой смазкой, например, «Литолом» – будет дополнительная защита от пыли и грязи.

Один пыльник поставить на место, второй будет установлен после сборки. Это нужно, чтобы не повредить его при монтаже.

Для установки сайлентблока необходимо: • Со стороны кормы позиционировать блок в отверстии рычага, собранным пыльником внутрь. • С помощью сьемника плавающих сайленблоков запрессовать узел в посадочное гнездо, следя за тем, чтобы сайлентблок не перекашивался. • Установить второй пыльник. • Зафиксировать пыльник двумя стопорными кольцами – верхним и нижним. • Подтянуть рычаг на место, установить и затянуть болт.

Как видим, операция не слишком сложная, особенно при наличии специального съемника.

Что такое сайлентблок

Чтобы машина ехала мягко и плавно, не тряслась на ухабах и рытвинах, кузов от колес отделен подвеской.

Компенсировать удары между рычагами и кузовом, сохранив подвижность сочленений подвески, помогают сайлентблоки. Сайлентблок – это втулка из упругого материала, плотно вставленная между соединенными деталями. Бывают двух видов: • Обычный сайлентблок – неразборная конструкция из каучука, запрессованная в соединение; • Плавающий сайлентблок – резинометаллический шарнир, внутри которого имеется шаровой палец, окруженный жидкой смазкой, поэтому его и называют плавающим.

В это статье мы опишем, как происходит замена сайлентблоков рычагов Вектра Б.
