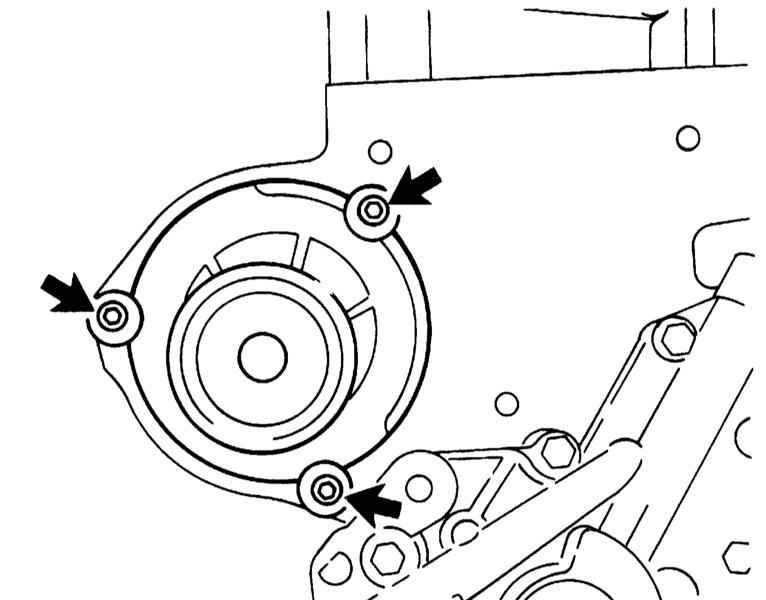

Расположение болта крепления водяного насоса на моделях 2,0 л SOHC
Снятие водяного насоса
Снятие уплотнительного кольца водяного насоса на моделях 2,0 л SOHC
Общие сведения
1. При снятии водяного насоса с двигателя, установленного в автомобиле, слейте охлаждающую жидкость из системы охлаждения.
2. На моделях 1,4 и 1,6 л, кроме С16 NZ2 снимите задний кожух зубчатого ремня. На моделях С16 NZ2 1,8 и 2,0 л снимите зубчатый ремень.
3. Снимите шкив механизма натяжения зубчатого ремня с масляного насоса.
4. Отвинтите болты и снимите водяной насос с блока цилиндров двигателя. Снимите уплотнительное кольцо (см. рис. Расположение болта крепления водяного насоса на моделях 2,0 л SOHC, Снятие водяного насоса, Снятие уплотнительного кольца водяного насоса на моделях 2,0 л SOHC).
5. При необходимости снимите с водяного насоса задний кожух зубчатого ремня. сколы или значительный износ рабочей поверхности, их нужно заменить.
6. Если водяной насос вышел из строя, его необходимо заменить, так как ремонт насоса не предусмотрен.
Установка
Общие сведения
1. Установка производится в последовательности, обратной снятию с учетом следующих моментов.
2. При установке водяного насоса используйте новое уплотнительное кольцо. Перед установкой водяного насоса нанесите тонкий слой силиконовой смазки на гнездо водяного насоса и уплотнительное кольцо.
3. Затягивание болтов крепления водяного насоса требуемым моментом производите после установки и регулировки натяжения зубчатого ремня.
4. Установите зубчатый ремень и отрегули руйте его натяжение.
5. Залейте в систему охлаждения охлаждающую жидкость.
МОДЕЛИ DOHC
Снятие
Общие сведения
1. Снимите брызговик двигателя.
2. Если водяной насос снимается с двигателя, установленного в автомобиле, слейте охлаждающую жидкость из системы охлаждения.
3. Снимите зубчатый ремень, шкивы распределительных валов и коленчатого вала, механизм натяжения зубчатого ремня, направляющие шкивы, а также задний кожух зубчатого ремня.
4. Отвинтите болты и снимите водяной насос с блока цилиндров двигателя. Снимите уплотнительное кольцо.
5. При необходимости снимите с водяного насоса задний кожух зубчатого ремня.
6. Если водяной насос вышел из строя, его необходимо заменить, так как ремонт насоса не предусмотрен.
Установка
Установка водяного насоса
При установке водяного насоса необходимо совместить выступы на насосе и блоке цилиндров (стрелка) на двигателях DOHC.
Общие сведения
1. Установка производится в последовательности, обратной снятию с учетом следующих моментов.
2. При установке водяного насоса используйте новое уплотнительное кольцо. Перед установкой водяного насоса нанесите тонкий слой силиконовой смазки на гнездо водяного насоса и уплотнительное кольцо.
3. Установите водяной насос, проверьте, что выступы на насосе и блоке цилиндров совмещены и затяните болты крепления водяного насоса (см. рис. Установка водяного насоса).
4. Установите оставшиеся ранее снятые компоненты и отрегулируйте натяжение зубчатого ремня.
5. Залейте в систему охлаждения охлаждающую жидкость и установите брызговик двигателя.
6. Тщательно почистите все детали масляного насоса и осмотрите их на наличие следов износа и повреждений. Если повреждены шестерни или кожух насоса, то насос необходимо заменить.
7. Соберите насос в обратном порядке.
Масляный насос с болтами М6
А. Обычный насос и крышка газораспределительного механизма
В. Модифицированный насос и крышка газораспределительного механизма
Последовательность затягивания болтов М6
Последовательность затягивания болтов М8
Установка
Порядок выполнения
Масляный насос с болтами М6 и обычной крышкой
1. Снимите старый сальник коленчатого вала.
2. Вбейте новый сальник.
3. Нанесите герметик N15 03 170 на заштрихованные области прокладки масляного насоса.
4. Установите прокладку на блок цилиндров
5. Установите масляный насос
6. Вставьте и затяните болты насоса в указанной последовательности (см. рис. Последовательность затягивания болтов M6).
7. Через десять минут, когда герметик прокладки насоса подсохнет, дотяните болты насоса дополнительно до необходимого момента затяжки в указанной последовательности.
8. Установите оставшиеся детали в последовательности, обратной снятию.
Масляный насос с болтами М6 и модифицированной крышкой
9. Проделайте операции, описанные в п.п. 1–6.
10. Вставьте болты насоса и затяните их в указанной последовательности (см. рис. Последовательность затягивания болтов M6).
11. Установите оставшиеся детали. Перед тем, как устанавливать внешнюю крышку газораспределительного ремня, дотяните болты насоса дополнительно до необходимого момента затяжки в указанной последовательности.
Масляный насос с болтами М8
12. Проделайте операции, описанные в пунктах п.п. 1–6.
13. Нанесите герметик N15 10 181 на резьбы болтов насоса.
14. Вставьте и затяните болты в указанной последовательности (см. рис. Последовательность затягивания болтов M8).
