ISO Опель распиновка и подключение

Ниже приводим распиновку ISO на одной из популярных автомагнитол, устанавливаемых на Опель Омега. Это Денвер CAD350 – модель нестандартная, но довольно часто покупаемая.

Денвер CAD350

Распиновка автомагнитол opel

Как видим на схеме выше, всего 4 входа нужны для подключения.Они указаны цветом на фото и соответственно, обозначены цифрами:

  • Вход под цифрой 4 – постоянный ток, обычно кабель желтый;
  • 5 – это или подсветка, или же усилитель для антенны – чаще провод синий;
  • 8 – минус, масса, земля – черный;
  • 7 – ACC, ключ, положение при котором ток 12 В идет только при повороте ключа – красный.

Такой же разъем ISO есть у Опель, но может отличаться в значениях. По этой причине, осуществляя самостоятельное подключение автомагнитолы в машине, не обязательно Опель, всегда надо проверять соответствие разъемов, чтобы избежать проблем.

На штатных магнитолах, таких как Блаупункт или другие, ISO распиновка выглядит так:

На автомагнитоле opel распиновка

  • 4 — ACC, ключ, положение при котором ток 12 В идет только при повороте ключа – красный тонкий;
  • 5 — усилитель для антенны – красно-белый;
  • 7 — постоянный ток, кабель красный толстый;
  • 8 — минус, масса, земля – коричневый.

Остальные провода и разъемы(см.Какие бывают разъемы автомагнитол) отмечены на фото.

Оригинальный способ подключения

Итак, если проводится замена, то данное несоответствие надо учесть обязательно. Кстати, если установленная ранее автомагнитола страдает проблемой несохранения настроек, то перекинув местами 4 и 7, можно ее решить.Можно вообще решить раз и навсегда проблему с ключом, осуществляя подключение. Например, многим водителям известна ситуация, когда они слушают любимую музыку, автомобиль останавливают, вынимают по привычке ключ из замка и мелодия резко обрывается. Неприятно – не то слово! Проблема данная решается просто, как в остросюжетном кино: перекусывается красный провод, тот, который питание на замок подает. И схема подключения в этом случае выглядит вот так в автомобилях Опель Астра или Омега:

Подключение автомагнитолы в опель омега

Очень полезно будет ознакомиться и с маркировкой проводки на Опель Омега, приведенной ниже на фото:

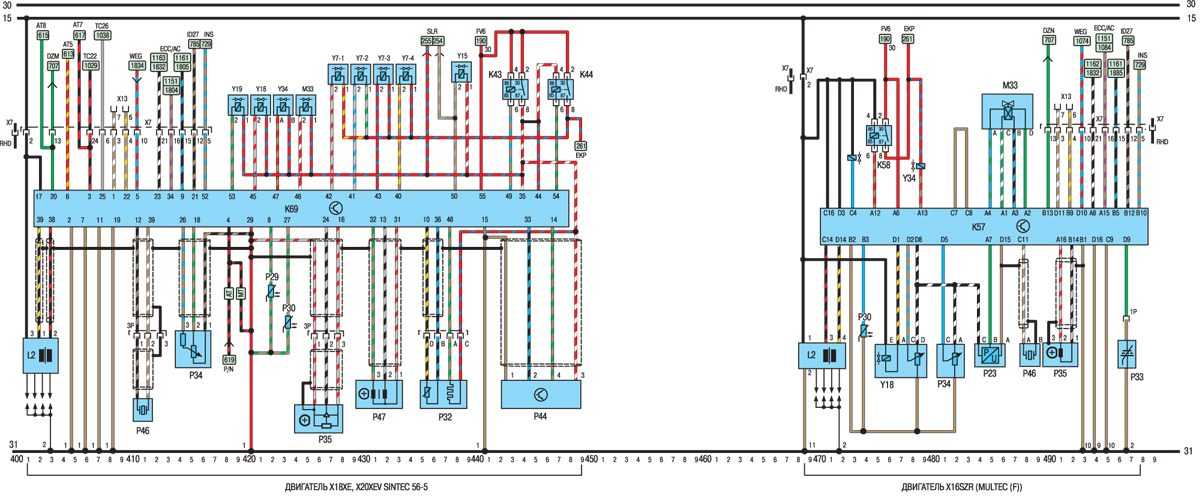

Маркировка проводки на Опель

Таким образом, инструкция к автомагнитолам opel, полезные тематические видео, различные схемы будут водителю, осуществляющему подключение своими руками, только в плюс. Цена автомагнитол на Опель разная. Сегодня их выпускается очень много, как дорогих моделей, так и бюджетных.

Opel Vectra Caravan › Бортжурнал › Ремонт кулисы, замена кнопочек и так далее

Как я уже писал, кулиса была сломлена жизнью или крепкой рукой предыдущего хозяина. Я ее, конечно, восстановил, но надежды купить целую не потерял.Что-то ветер дует в спину, не пора ли к магазину?На разборке были приобретены следующие прибамбасы, цена в уе:крышечка на зеркало — 2,5

вертолет почти как новый, но не новый — 15джойстик зеркал — 5

кнопочки стеклоподъемников+2 кулисы+рамка для стеклоподъемников в нагрузку — 30

чехол для кпп — 10арка ремонтная(датская, иносраннная) — 13

палец-штифт для соединения вертолета с механизмом на мкпп — 6,5пластик вокруг рулевой колонки — 10

Итак, погнали. Как снимать вертолет, механизм на мкпп и саму кулису, писать не буду, все расписано. Ну, может, пара моментов:1.вертолет проще снимать с его креплением, доступ к его держащим 4 болтам есть, достается вверх слева от аккумулятора. Ничего больше снимать не надо(аккум, площадка его, и т.д.)2. механизм так же снимается без снятия аккума. Доступ к болтикам есть.3. перед тем, как снять механизм, надо вдвинуть штифт на его корпусе, он в виде кнопки с пружинкой. Вдвигается если вилка стоит в нейтральном положении и чуть повернуть по часовой стрелке.4. Когда собрано все вместе, прежде, чем затянуть винт, ужимающий тягу-палку из салона к вертолету, надо в салоне вставить штырек(отвертку, шило, макаронину) в отверстие слева на рычаге кпп(под кожухом) и в самом корпусе селектора. Потом нажать подпружиненную кнопку-штифт на механизме выбора передач. И только потом затягивать болт на 13.5. На 2.0 dti палка своей длинны и формы. На Малиновке продаваны говорили, что все фигня, все палки одинаковые. У меня лежало рядышком 3 палки от Верок Б. Одна из них дизельная, остальные бензинки. Все 3 — разные как по длине, так и по изгибам.Моя, кстати, самая длинная.

6. Процесс снятия селектора МКПП из салона: снимаем кожух, видим, что селектор МКПП вставлен в перпендикулярную ей ось и держится при помощи штифта с круглой-пружинкой, обнимающей рычаг. Пружинку отдать(можно руками, она не тугая), штифт вынуть. Рамку с кнопками стеклоопущеников открутить и в сторону(2 самореза).Под капотом открутить болтик на 13, на хомуте.Потом открутить 4 болтика, держащие сам механизм селектора, по его углам.Потом тянуть палку на себя, чуть покачивая. Она вынемется. Только потом вынуть сам механизм-кулису.7. Вертолет. Вещь в себе. Может люфтить, но это не критично.Критично 2 вещи, когда его надо ремонтировать. Первая — спадает пластиковая тяга. Т.е. такой там износ. Частично лечится хомутиками. Вторая — место соединения вертолета и механизма на МКПП. Там такой типа кардан. Разбивается как пластиковая втулкка, так и штифты, и даже сама металлическая вилка(как в моем случае). Ремкомплект из 2 пальцев(с пружинкой) и пластика стоит 30р.(15 трампов) на Малиновке. Но понадобится еще и вилка с сальником в механизм, плюс прокладка.Но мы же колхозим экономим. Поэтому вилку я просто завалил, а отверстия просверлил в сварке(8 и 6).

8. Кулиса в салоне, если яблоко(шар посередине рычага) разбил посадочное, лечится хомутиками или вставкой. Я лечил хомутами.

Чего я добился — передачи переключаются, хлтя и не четко и нет той легкости, какую я ожидал, увы. Вроде все работает, но что-то как-то не так.

Поставил кнопочки стеклоопущенцев. Уррра — все работает. Вернее, есть плюс — стекла опускаются. Есть и минус — при попытке поднять, они перекашиваются)))

Постаавил кнопку регулировки зеркал. Они и заворочились. Чтобы добраться до его разъема, надо снять не всю дверную карту, а только верхнюю пластиковую часть с ручкой. Он держится на 3 или 4 болтах — под треугольником напротив зеркала бокового(он просто отковыривается), под ручкой(он тоже отщелкивается), и под сеточкой пищалки(тоже отщелкивается).

Пришлось сгонять на шиномонтаж — спускало заднее колесо по ободу, сразу обратил внимание, что резина подъедена изнутри. Надо глянуть на рычаги, хм

Минус 5 трампов шиннику.

Очень-ца ищу крышку багажника-нама. Хитрые барыги простят 120-150 трампов, что занадта. Может, кому надоела или лежит без дела?))) Ну и молдинги нужны)
