Процесс снятия и замены
Если один из электрических приборов вашего автомобиля перестал работать, то, возможно, суть проблемы кроется в выходе из строя звена. Разумеется, причиной неисправности может послужить непосредственно сам прибор, к примеру, мотор стеклоочистителей или неисправность фар. Но есть смысл проверить работоспособность элемента БП.
Чтобы сделать это, оцените деталь визуально. Если плавкая нить устройства оборвана или перегорела, то сомнений быть не должно: вышел из строя именно он. Однако перед тем, как произвести его замену, следует убедиться в том, что деталь вновь не выйдет из строя сразу же после его смены.
БП для модели Б в месте установки

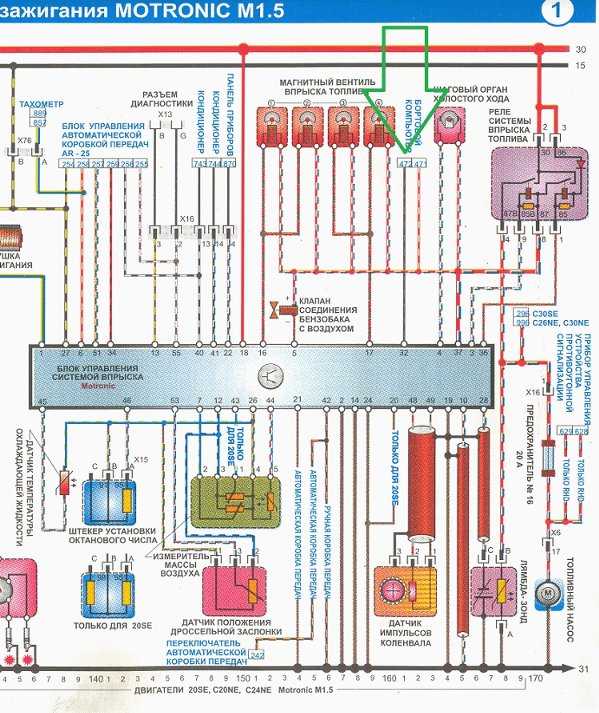

Для этого желательно проверить работоспособность прибора, звено которого сгорело. Возможно, причина кроется именно в нем. Также желательно прозвонить электрическую цепь, ведь есть вероятность, что в ней могут быть обрывы или короткие замыкания
В первую очередь следует уделить внимание участкам, которые были перепаяны. Иногда именно замыкания могут стать причиной регулярного сгорания элементов БП
Если вы уверены, что причина кроется именно в устройстве БП, то его нужно заменить. Это делается очень легко.
- Для начала необходимо выключить зажигание.
- При помощи отвертки или пальцами откройте защитную декоративную накладку вашего БП. Как вы уже знаете, она находится с левой стороны торпеды в районе водительского сидения.
- Найдите сгоревший элемент. Для этого воспользуйтесь схемой, отмеченной на обратной стороне защитной накладки.
- При помощи специальных щипчиков, которые должны находиться в корпусе БП, извлеките поврежденное звено цепи.
- Возьмите новую деталь и установите ее на место старой. Включите зажигание и проверьте работоспособность устройства, которое ранее вышло из строя. Если проблема заключалась в детали БП, то после ее замены все будет работать нормально. Установите на место защитную крышку БП.
Блоки под капотом
В моторном отсеке, рядом с аккумулятором, предусмотрены 3 блока с предохранителями и реле.
Блок 1
Схема
Обозначение
- 10 — Реле насоса системы подачи воздуха на выпуск
- 12 — Реле подогреватель топлива
- 13 — Реле задержки омывателя фар
- 14 — Резерв
- 15. – Резерв
- 16, 17, 18, 19 — реле блока управления свечами накаливания
- 11a. Предохранитель управление двигателем (F59)
- 11b. Предохранитель подогревателя топлива (F56)
Блок 2
Схема
Назначение
1 | Реле электромагнитной муфты компрессора кондиционера |
2 | Реле вентилятора системы охлаждения |
3 | Таймер вентилятора системы охлаждения. |
4 | Реле вентилятора системы охлаждения |
5 | Реле вентилятора системы охлаждения |
6 | Реле вентилятора системы охлаждения |
Вариант 1
Схема
Расшифровка
- 7. Вентилятор системы охлаждения
- 8. Вентилятор системы охлаждения
- 9a. Предохранитель вентилятора системы охлаждения
- 9b. Предохранитель вентилятора системы охлаждения
Вариант 2
Схема
Описание
- Электродвигатель вентилятора системы охлаждения
- Компрессор
- Электродвигатель вентилятора системы охлаждения
- Электродвигатель вентилятора системы охлаждения
