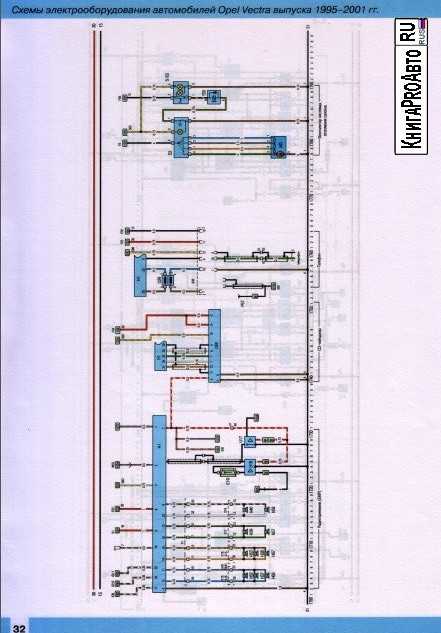

Схемы электрооборудования автомобилей opel vectra выпуска 1995-2001

Процесс снятия и замены

Если один из электрических приборов вашего автомобиля перестал работать, то, возможно, суть проблемы кроется в выходе из строя звена. Разумеется, причиной неисправности может послужить непосредственно сам прибор, к примеру, мотор стеклоочистителей или неисправность фар. Но есть смысл проверить работоспособность элемента БП.

Чтобы сделать это, оцените деталь визуально. Если плавкая нить устройства оборвана или перегорела, то сомнений быть не должно: вышел из строя именно он. Однако перед тем, как произвести его замену, следует убедиться в том, что деталь вновь не выйдет из строя сразу же после его смены.

БП для модели Б в месте установки

Для этого желательно проверить работоспособность прибора, звено которого сгорело. Возможно, причина кроется именно в нем. Также желательно прозвонить электрическую цепь, ведь есть вероятность, что в ней могут быть обрывы или короткие замыкания

В первую очередь следует уделить внимание участкам, которые были перепаяны. Иногда именно замыкания могут стать причиной регулярного сгорания элементов БП

Если вы уверены, что причина кроется именно в устройстве БП, то его нужно заменить. Это делается очень легко.

Для начала необходимо выключить зажигание.
При помощи отвертки или пальцами откройте защитную декоративную накладку вашего БП. Как вы уже знаете, она находится с левой стороны торпеды в районе водительского сидения.
Найдите сгоревший элемент. Для этого воспользуйтесь схемой, отмеченной на обратной стороне защитной накладки.
При помощи специальных щипчиков, которые должны находиться в корпусе БП, извлеките поврежденное звено цепи.
Возьмите новую деталь и установите ее на место старой. Включите зажигание и проверьте работоспособность устройства, которое ранее вышло из строя. Если проблема заключалась в детали БП, то после ее замены все будет работать нормально. Установите на место защитную крышку БП.

Предохранители и реле

Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год. color=»red»> Расположение предохранителей

Расположение главного блока предохранителей и реле на панели приборов со стороны водителя

Главный блок предохранителей и реле расположен под крышкой в панели приборов со стороны водителя.

Расположение предохранителей и реле приведено на крышке.

Каждый предохранитель имеет надпись о величине пропускаемого тока.

Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Реле – это электронно управляемый переключатель, который обычно используется следующим образом:

– реле может переключать ток высокого напряжения дистанционно от цепи, в которой течет этот ток, позволяя использовать более тонкие провода и контакты переключателей; – реле может иметь более одного управляющего входа в отличие от механического переключателя; – реле может выполнять функцию таймера, например, выдавать интервал работы стеклоочистителей.

Расположение реле перед аккумулятором в моторном отсеке

Реле расположены в главном блоке предохранителей и реле, хотя некоторые реле, связанные с двигателем, расположены в моторном отсеке.

Если система, управляемая реле, выходит из строя, и причиной неисправности, возможно, является реле, прислушайтесь к работе реле при включенной системе. Если реле исправно работает, то вы должны услышать щелчок при его включении. Если реле исправно, то причина неисправности заключена в элементах или соединяющих проводах. Если реле не работает, это значит, что оно не получает основного электропитания или управляющего импульса, или реле неисправно.

Предохранители и реле

color=»red»> Предупреждение

color=»red»> Расположение предохранителей

Плавкие предохранители

N	СИЛА ТОКА (ЦВЕТ)	ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ
1	–	–
2	30 (Зеленый)	Кондиционер, вентилятор системы охлаждения
3	40 (Оранж.)	Обогреватель заднего стекла
4
5	–	–
6	10 (Красный)	Ближний свет фар, корректор света
7	10 (Красный)	Стояночный свет, задние правые габаритные огни
8	10 (Красный)	Дальний правый свет
9	30 (Зеленый)	Омыватель фар
10	20 (Желтый)	Звуковой сигнал
11	30 (Зеленый)	Центральная система блокирования
12	20 (Желтый)	Противотуманные фары
13	–	–
14	30 (Зеленый)	Стеклоочиститель
15	–	–
16	10 (Красный)	Задний противотуманный фонарь
17	30 (Зеленый)	Стеклоподъемники
18	10 (Красный)	Освещение номерного знака
19	20 (Желтый)	Топливный насос
20	30 (Зеленый)	Стеклоподъемники
21	–	–
22	20 (Желтый)	Световая аварийная сигнализация, информационный дисплей, бортовой компьютер, освещение в салоне автомобиля, вентилятор радиатора, радио, сигнализаторы.
23	–	–
24	10 (Красный)	Ближний левый свет, корректор света
25	10 (Красный)	Стояночные огни и задний левый фонарь
26	10 (Красный)	Дальний левый свет
27	–	–
28	–	Обогреватель охлаждающей жидкости (дизель)
29	10 (Красный)	Световая аварийная сигнализация, электрически управляемые наружные зеркала, стеклоподъемники, люк, круиз-контроль, освещение в салоне автомобиля
30	30 (Зеленый)	Люк
31	–	–
32	–	–
33	20 (Желтый)	Клемма 30: постоянный ток прицепа
34	20 (Желтый)	Переключатель CD-чейнджера
35	10 (Красный)	ABS , Traction Control, автоматическая трансмиссия
36	20 (Желтый)	Обогрев передних сидений
37	10 (Красный)	Прикуриватель
38	10 (Красный)	Лампы стоп-сигнала, автоматическая трансмиссия, дисплей, круиз-контроль
39	10 (Красный)	Автоматическая трансмиссия
40	10 (Красный)	Вентилятор радиатора, обогреватель заднего стекла
41	10 (Красный)	Обогреватель зеркал

Расположение главного блока предохранителей и реле на панели приборов со стороны водителя

Главный блок предохранителей и реле расположен под крышкой в панели приборов со стороны водителя.

Расположение предохранителей и реле приведено на крышке.

Каждый предохранитель имеет надпись о величине пропускаемого тока.

Реле

Реле – это электронно управляемый переключатель, который обычно используется следующим образом:

– реле может переключать ток высокого напряжения дистанционно от цепи, в которой течет этот ток, позволяя использовать более тонкие провода и контакты переключателей;
– реле может иметь более одного управляющего входа в отличие от механического переключателя;
– реле может выполнять функцию таймера, например, выдавать интервал работы стеклоочистителей.

Расположение реле перед аккумулятором в моторном отсеке

Снятие реле

Электрические схемы Opel Vectra A

Общие сведения

Электрические схемы представлены в упрощенном варианте.

Под нижней линией на схеме имеются номера координат, по которым, используя ключ, можно определить цепь или элемент схемы.

Цепи подачи положительного напряжения расположены в верхней части схемы. Линия, обозначенная цифрой 30, находится постоянно под напряжением, а линия с цифрой 15 находится под напряжением только при включенном зажигании.

Номера в квадратах обозначают координату, в которой подсоединяется данный провод.

В качестве примера рассмотрим электрическую цепь переключателя поворотов, расположенную между координатами 496 и 498. Питание электрической цепи осуществляется от линии 15 после включения зажигания через предохранитель F22 в 10А. Если автомобиль оборудован механической коробкой передач, электричес кая цепь проходит по проводу сечением 0,75 мм (SV 0,75) через контакт 12 в электрическом разъеме Х5 к переключателю указателей поворотов 87. От переключателя электрическая цепь продолжается по белому проводу с черной полоской сечением 0,75 мм (WSSW 0,75) через контакт 2 электрического разъема Х5 и контакт 1 электрического разъема Х6 к лампам накаливания (Е17 и Е18). Электрическая цепь оканчивается коричневым проводом, который соединяет каждый патрон лампочки с массой автомобиля.

Сокращения на электрических схемах

ABS	Антиблокировочная тормозная система	4WD	Полный привод
АС	Кондиционер	LWR	Корректор света фар
AZV	Сцепное устройство прицепа	М1.5	Системы управления двигателем Bosch Motronic M1.5
AT	Автоматическая коробка передач	М2.5	Системы управления двигателем Bosch Motronic M2.5
АТС	Автоматическая регулировка температуры	МОТ	Motronic
BR	Бортовой компьютер	МТ	Механическая коробка передач
СС	Контроль системы управления	MUL	Система впрыска топлива Multec
CRC	Круиз-контроль	N	Норвегия
D	Дизель	NS	Передние противотуманные фары
DS	Система защиты	NSL	Задние противотуманные фонари
DT	Турбодизель	OEL	Датчики давления/уровня масла
DWA	Противоугонная система	ОРТ	Оборудование, поставляемое по особому заказу
DZM	Тахометр	PBSL	Стояночный тормоз (автоматическая коробка передач, селектор в положении Р)
EFC	Крыша с электрическим приводом (Кабриолет)	P/N	Парковка/нейтраль (автоматическая коробка передач)
EKS	Охрана (окна с электрическим стеклоподъемником)	РОТ	Потенциометр
ЕМР	Радиоприемник	RC	Система управления уровнем задней подвески
EUR	Двигатель	RFS	Фонари заднего хода
EZ + Е1	Плюс система зажигания (с самодиагностикой)	RHD	Правый привод
EZV	Ecotronic	SD	Люк
FH	Электрические стеклоподъемники	SH	Сидения с подогревом
GB	Великобритания	SRA	Стеклоомыватели и стеклоочистители фар
HS	Обогреватель стекла	TANK	Датчик уровня топлива
HW	Стеклоочиститель заднего стекла	ТО	Турбодизель
HZG	Обогрев	TEMP	Указатель температуры
HRL	Лампа багажного отделения	TFL	Управление светом
INS	Комбинация приборов	TKS	Освещение в салоне, включающееся при открывании дверей
IRL	Подсветка салона, включающаяся при открывании дверей	TSZI	Зажигание
КАТ	Каталитический конвертер	VGS	Карбюратор
KBS	Жгут проводов	WEG	Счетчик пройденного расстояния
KV	Контакт, распределительный элемент	WHR	Система управления уровнем задней подвески
L3.1	Система впрыска топлива (Bosch L3. 1 -Jetronic)	WS	Зуммер
LCD	Дисплей	ZV	Центральный замок
LHD	Левый привод	ZYL	Цилиндр

Видео про «Электрические схемы» для Opel Vectra A

Как читать схему проводки автомобиля

Как читать электросхемы VAG, Часть 1

Предохранитель-индикатор, демонстрация работы

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Предохранители и реле Opel Vectra C

Рассмотрены автомобили Opel Vectra C, Opel Signum 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.

Блок предохранителей в салоне.

Расположен с левого торца панели за крышкой.

Схема расположения предохранителей и реле в блоке.

в зависимости от года выпуска и комплектации автомобиля расположение реле и предохранителей может меняться.

Реле основных цепей зажигания

Реле электродвигателя вентилятора отопителя

(20А) Аудиосистема, дополнительный отопитель, DVD-проигрыватель

(7,5А) Кондиционер-ручное управление температурой, электродвигатель вентилятора кондиционера/отопителя

Как Проверить Реле Бензонасоса Опель Вектра А

Как самому проверить

реле бензонасосаРеле бензонасоса представляет собой устройство, которое обеспечивает подачу и прекращение электропитания набензонасос по команде ЭБУ. Устройство полностью отвечает за управление топливным насосом, а также выполняет отдельные дополнительные функции, что зависит от конкретной марки и оснащения автомобиля. Например, на машинах с автоматической трансмиссией при необходимости активировать режим кик-даун (интенсивное ускорение) задействуется указанное реле.Читайте в этой статье

Где стоит реле бензонасоса

Чтобы ответить на вопрос, где находится реле бензонасоса, нужно точно знать марку и модель автомобиля. Местом установки на разных авто является область возле блока управления впрыском, решение может устанавливаться под приборной панелью возле блока предохранителей и т.д.Назначение, особенности конструкции, место установки регулятора давления топлива инжекторного двигателя. Признаки неисправностей РДТ, проверка устройства.

водитель вставляет ключ в замок и включает зажигание;
после включения зажигания реле включает бензонасос на 2-3 секунды, что необходимо для создания давления в топливной рампе.
затем можно услышать характерный звук, так как щелкает реле бензонасоса, которое отключило топливный насос;
последующая работа бензонасоса будет возможна при 2 условиях: вращение двигателя стартером во время запуска и дальнейшая самостоятельная работа уже запущенного мотора.
после выключения зажигания и остановки двигателя реле отключает бензонасос сразу или через 1 секунду.

Что делать если сгорело реле бензонасоса

— СМОТРИ )))

Opel Vectra B реле топливного насоса

Проверка реле

бензанасосаOpel Omega A 3.0L 1989года c30ne.Также на некоторых машинах устройство служит своеобразным ограничителем оборотов двигателя. Если обороты ДВС приблизились к максимальным и начинают превышать допустимый порог, происходит отключение бензонасоса через реле. Подача бензина прекращается, обороты снижаются, после чего элемент снова подает питание на насос.Если возникают неисправности реле, тогда питание на бензонасос может не подаваться. Вторым вариантом является то, что насос жужжит или гудит постоянно, то есть не отключается через несколько секунд после создания необходимого давления в топливной магистрали. В первом случае двигатель зачастую завести не удается, так как насос не качает и в топливной рампе нет бензина. Во втором случае происходит залипаниереле бензонасоса (не срабатывает реле бензонасоса) и расходуется заряд АКБ на постоянное вращение моторчика топливного насоса . Добавим, что на некоторых авто запуск мотора возможен даже при условии определенных сбоев работе элемента, так как схема подключения реле насоса позволяет устройству работать во время прокручивания стартером.

Проверка реле бензонасоса своими руками

В начале проверки необходимо добраться до следующих элементов: предохранитель насоса и его реле. Определившись с тем, какое реле отвечает за бензонасос, следует осмотреть и предохранитель. Дополнительно проверять предохранитель нужно по причине того, что греется реле бензонасоса и затем несвоевременно или вообще не срабатывает по причине неисправности указанного предохранителя.Теперь рассмотрим еще один доступный способ проверки на примере автомобиля ВАЗ 2110. Само реле топливного насоса в указанной модели находится около предохранителя.

Для проверки понадобится мультиметр или наличие контрольной лампочки не больше 0.25 А. Далее следует поочередно промерять напряжение на управляющих выводах устройства, параллельно фиксируя контакт на массу

Данный способ позволяет точно определить, нужна ли замена реле бензонасоса.
В том случае, если контрольная лампа не загорается, предохранитель насоса исправен или заменен на заведомо рабочий, тогда следует уделить внимание проводке от реле до ЭБУ. Параллельно не следует исключать возможность сбоев в работе блока управления двигателем.

Напоследок добавим, что элемент может также отказываться работать или залипать после сбоев или неквалифицированной установки автосигнализации/иммобилайзера. Дело в том, что охранные и противоугонные системы с функцией блокировки запуска двигателя часто основываются на том, что прерывают подачу питания на бензонасос. В этом случае данные системы необходимо диагностировать отдельно.

Блок в салоне

Основной блок предохранителей и реле находится под панелью приборов со стороны водителя и закрыт защитной крышкой. С обратной стороны которой будет нанесена актуальная схема.

Описание

1	Перемычка (лампы подсветки номерного знака)
2	Реле звукового сигнала
3	Реле дальнего света фар
4	Реле электродвигателя очистителя заднего стекла
5	Реле обогревателя зеркал заднего вида
6	Реле противотуманных фар
7	Реле задних противотуманных фонарей
8	Реле — прерыватель указателей поворота
9	Реле электродвигателя очистителя лобового стекла
10	Реле обогревателя заднего стекла
11	Реле электродвигателя вентилятора отопителя (с кондиционером)
12	Реле электродвигателя вентилятора отопителя (с кондиционером)
13	Реле кондиционера
14	Многофункциональный блок управления
F1	—
F2	30A Отопитель/ кондиционер
F3	40A Обогреватель заднего стекла
F4	—
F5	—
F6	10A/15А Корректор фар, правая фара — ближний свет
F7	10A Лампы переднего правого габарита/ заднего правого габарита
F8	10A Правая фара-дальний свет
F9	30A Омыватели фар
F10	20A Звуковой сигнал
F11	30A Центральный замок
F12	20A Противотуманные фары
F13	—
F14	30A Очиститель лобового стекла
F15	5А Лампы освещения салона
F16	10A Задний противотуманный фонарь
F17	30A Электропривод стеклоподъемников
F18	10A Лампа подсветки номерного знака
F19	10A Аудиосистема
F20	30A Электропривод стеклоподъемников
F21	10A Аудиосистема, центральный замок, аварийная сигнализация, э/м клапан блокировки селектора АКПП («P»)
F22	20A Система кондиционирования, аудиосистема, многофункциональный дисплей, электродвигатель вентилятора системы охлаждения, аварийная сигнализация, индикаторы комбинации приборов
F23	Резерв
F24	10A/15А Левая фара — ближний свет, корректор фар
F25	10A Лампы переднего левого габарита/заднего левого габарита
F26	10A Левая фара — дальний свет
F27	Резерв
F28	20A Нагреватель охлаждающей жидкости (Дизель)
F29	10A Электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, ближний свет фар, указатели поворота/аварийная сигнализация лампа освещения салона, комбинация приборов, индикаторы комбинации приборов, фонари заднего хода, люк
F30	30A Люк
F31	5A Подсветка комбинации приборов
F32	10A Лампы системы освещения в дневное время
F33	30А Разъем электрооборудования прицепа
F34	10A CD-чейнджер аудиосистемы
F35	10A Антиблокировочная система тормозов (ABS), система управления АКПП, противобуксовочная система (TCS)
F36	20А Кондиционер, подогреватели сидений
F37	10А Прикуриватель
F38	10A Система кондиционирования, система поддержания скорости, многофункциональный дисплей, электродвигатель вентилятора системы охлаждения, стоп-сигналы
F39	10A Автоматическая коробка передач
F40	10A Система кондиционирования, электродвигатель вентилятора системы охлаждения
F41	10A Обогреватель зеркал заднего вида на дверях

Распространенные неисправности

Какие в работе проводки Опель Вектра Б или Астра H могут произойти неисправности:

Короткое замыкание — одна из наиболее распространенных проблем. При КЗ перегорает предохранительный элемент, а если вместо него был установлен самодельный предохранитель, то это может привести и к перегоранию изоляции того или иного участка цепи. В том случае, если провод установлен отдельно, не в связке с другими кабелями, то это лучше всего — в данном случае менять нужно будет только проводок. Другое дело, если сам кабель, изоляция которого подверглась перегоранию, находится в жгуте. Если это так, то оплавление изоляционного слоя произойдет и с другими проводами, расположенными рядом. В свою очередь, такая проблема может привести к возгоранию.
Обрыв цепи в автомобилях Опель Омега, Астра H или в любой другой модели — это не настолько опасная проблема, при обрыве максимум, с чем придется столкнуться автомобилисту — неработоспособность оборудования.
Отсутствие либо плохой контакт в соединениях. Довольно часто, когда блок управления выдает ошибку на приборной панели Check Engine, при этом указывая на неисправность того или иного датчика, причина заключается просто в плохом его контакте. При этом блок управления будет расценивать этот датчик как неработоспособный. Для диагностики плохого соединения понадобится вольтметр. Его нужно подключить к массе, то есть кузову или двигателю авто, а вторым щупом — к выводу соединений, диагностика уровня напряжения осуществляется с обоих сторон. Уровень снижения напряжения должен составлять не выше 0.5 вольт.
Неисправность оборудования — самая простая с точки зрения диагностики поломка. Вы точно знаете, что вышло из строя и вам остается только заменить то или иное устройство. Однако, перед заменой желательно понять, в чем заключается причина выхода из строя оборудования, чтобы не допустить такой же проблемы в будущем.
Неисправность аккумулятора отразиться на работе многих потребителей энергии. Более того, с разряженной батареей у вас не получится даже запустить двигатель. Причин разряда может быть несколько — нарушение правил использования, износ в результате долгой эксплуатации либо производственные дефекты.
Генератор — это устройство, которое питает все потребители энергии в бортовой системе авто во время движения, в отличие от АКБ, который питает оборудование в начале эксплуатации авто. Если генератор начинает работать некорректно, это одновременно может отразиться на функционировании многих узлов. Сам генератор состоит из многих элементов, поэтому если вы уверены в том, что проблема заключается именно в этом узле, все его составляющие нужно будет проверить. А для этого придется произвести демонтаж механизма и его разборку для выявления слабых мест (автор — канал Volodymyr Zagryvyi / Владимир Загривый).

Тест цепи на короткие замыкания:

Всё электрооборудование отключают от питания АКБ.
Проверяемую цепь тестируют вольтметром на участке от гнезда предохранителя, для этого его вынимают из разъёма и подключат вместо него тестер.
Далее включают цепь: если индикатор контрольной лампочки загорелся, то на этом участке цепи имеется короткое замыкание. Причиной может быть нарушенная изоляция на проводке, либо загрязнения контактов.

В случае отсутствия напряжения (с цепью всё в порядке), но предохранитель часто перегорает, то это значит нарушение в работе элемента электрооборудования.

Тест напряжения «на массу»:

Отключают аккумуляторную батарею.
Один конец тестера крепят к любому заземлённому (подключенному на «массу») элементу.
Второй конец провода тестера подключают к части кузова автомобиля, либо к проверяемому участку цепи: если значение сопротивления силы тока равно нулю, то контакт на «массу» в порядке.

При обнаруженном плохом заземлении осматривают контакты, клеммы АКБ на предмет коррозии, окислов и загрязнений. При этом стоит помнить, что цепь не должна иметь обрывов, коротких замыканий и ослабленных соединений в местах контактов.
