Последовательность работ по самостоятельной замене изитроника на механику.

Внимание, в статье описана самая простая переделка. В ходе переделки, мы оставим труп изитроника и будем использовать его сцепление

Это позволяет нам не снимать коробку переключения передач, не прошивать двигатель и не переделывать проводку.

Все работы займут 1-2 дня с перекурами.

Шаг 1 — Снимаем аккумулятор.

Это необходимо для того, чтобы не спалить машину в процессе выполнения работ, да и без его снятия, нам не подлезть к изитронику…..

Шаг 2 — Устанавливаем главный цилиндр сцепления.

Отрезаем заглушку от бачка на главном тормозном цилиндре.

Откручиваем заглушку на моторном щите и устанавливаем на место главный цилиндр сцепления.

Устанавливаем педаль сцепления.

Все это ставится болт он.

Шаг 3 — устанавливаем рычаг переключения передач.

Снимаем джойстик изитроника и отцепляем его ждут проводов.

Меняем резиновую заглушку в моторном щите на пыльник от МКПП. Так как я перекуп и не ставил цели сделать по уму, я просто разрезал резиновую заглушку крест накрест и силком протолкнул тягу переключения передач. Сделал я это, чтобы сэкономить на пыльнике, не деньги, время, просто пыльник надо было долго ждать, а на разборке его не было.

При помощи паяльника или ножа вырезаем в тоннеле КПП отверстие под кулису МКПП. Ничего сложного в этом нет т.к. по форме штамповки пластика все понятно.

Устанавливаем на место кулису и тягу переключения передач.

Тоннель пока не собираемся, так как необходимо ещё настроить кулису.

Шаг 4 — меняем механизм переключения передач от изитроника на крышку от механики.

Отцепляем разъемы управления двигателями выбора передач. И ответим провода в сторону.

Сам механизм выбора передач держится на 4х болтах.

Откручиваем их и аккуратно выводим механизм. Он, как правило в грязи, а при извлечении эта грязь так и норовит упасть в коробку….

Если вам повезет, прокладку получится оставить старую, собственно я так и сделал, но поставил на герметик.

Меняем механизм выбора передач на механизм от МКПП.

Болты от механизма изитроника очень длинные. Используйте болты от механики!

Шаг 5 — устанавливаем вертолеты (тяги переключения передач)

Это самый сложный момент во всей работе.

Я ставил правое крепление без ямы и домкратов, на ощупь сверху.

Левое крепление ставится довольно удобно.

Шаг 6 — настраиваем кулису.

Делается это очень просто. Шестигранником или шилом/сверлом фиксируем рычаг переключения передач в положении между 1-2 передачами и аналогичным образом фиксируем механизм выбора передач на коробке(нажимаем кнопку).

После этого затягиваем болт на тяге переключения передач.

Шаг 6 — монтируем гидропривод сцепления.

Я изготовил гидропривод сам. Рулеткой отмерил по месту 2 медных трубки и развальцевал. На каждой трубке с одной стороны стоял опелевский штуцер, а с другой вазовский. Шланг взял от ваз 2110.

Вышло у меня примерно вот так:

Гидропривод крепким стяжками, а где есть штатные крепления, используем их.

Прокачиваем с помощником. И обязательно проверяем течи.

На этом переделка механической части закончена.

Шаг 7 — переделываем электрику.

Электрику необходимо переделать, так как при любой ошибке по изитроника, запуск двигателя штатным стартером невозможен.

Само реле управляется минусом! Плюс на нем есть постоянно.

Возможны два варианта переделки — использование штатного замка зажигания для запуска двигателя или установка кнопки стартера. Второй вариант реализовать гораздо проще.

Установка кнопки стартера.

Если открыть блок реле, за запуск двигателя отвечает вот это реле:

Управляется оно минусом. Если вывод, отмеченный на картинке замкнуть на массу — стартер заработает.

Соответственно кнопку установить очень просто. Вот схема:

Кнопку можно установить на панель/руль, провод в наглую протянуть под крылом, а массу взять с кронштейна педалей.

Переделка на кнопку катит на всех машинах.

Если вы хотите использовать штатный замок зажигания, такую переделку я рекомендовать вам не могу. На большинстве автомобилей Opel Astra H установлен замок зажигания, который сложно взаимодействует с электроникой (по can шине), поэтому, просто так переделать замок зажигания скрутив провода не выйдет!

Обратитесь к электрику!

В заднем блоке предохранителей есть реле, которое срабатывает при повороте ключа зажигания в положение «Стартер», с него можно протянуть провод и через два реле можно реализовать использование штатного замка зажигания.

На этом у меня сегодня все. Я надеюсь, что после прочтения статьи замена робота на механику Опель Астра н не будет представлять для вас проблем.

Последовательность работ по самостоятельной замене изитроника на механику.

Внимание, в статье описана самая простая переделка. В ходе переделки, мы оставим труп изитроника и будем использовать его сцепление

Это позволяет нам не снимать коробку переключения передач, не прошивать двигатель и не переделывать проводку.

Все работы займут 1-2 дня с перекурами.

Шаг 1 — Снимаем аккумулятор.

Это необходимо для того, чтобы не спалить машину в процессе выполнения работ, да и без его снятия, нам не подлезть к изитронику……

Шаг 2 — Устанавливаем главный цилиндр сцепления.

Отрезаем заглушку от бачка на главном тормозном цилиндре.

Откручиваем заглушку на моторном щите и устанавливаем на место главный цилиндр сцепления.

Устанавливаем педаль сцепления.

Все это ставится болт он.

Шаг 3 — устанавливаем рычаг переключения передач.

Снимаем джойстик изитроника и отцепляем его ждут проводов.

Меняем резиновую заглушку в моторном щите на пыльник от МКПП. Так как я перекуп и не ставил цели сделать по уму, я просто разрезал резиновую заглушку крест накрест и силком протолкнул тягу переключения передач. Сделал я это, чтобы сэкономить на пыльнике, не деньги, время, просто пыльник надо было долго ждать, а на разборке его не было.

При помощи паяльника или ножа вырезаем в тоннеле КПП отверстие под кулису МКПП. Ничего сложного в этом нет т.к. по форме штамповки пластика все понятно.

Устанавливаем на место кулису и тягу переключения передач.

Тоннель пока не собираемся, так как необходимо ещё настроить кулису.

Шаг 4 — меняем механизм переключения передач от изитроника на крышку от механики.

Отцепляем разъемы управления двигателями выбора передач. И ответим провода в сторону.

Сам механизм выбора передач держится на 4х болтах.

Откручиваем их и аккуратно выводим механизм. Он, как правило в грязи, а при извлечении эта грязь так и норовит упасть в коробку….

Если вам повезет, прокладку получится оставить старую, собственно я так и сделал, но поставил на герметик.

Меняем механизм выбора передач на механизм от МКПП.

Болты от механизма изитроника очень длинные. Используйте болты от механики!

Шаг 5 — устанавливаем вертолеты (тяги переключения передач)

Это самый сложный момент во всей работе.

Я ставил правое крепление без ямы и домкратов, на ощупь сверху.

Левое крепление ставится довольно удобно.

Шаг 6 — настраиваем кулису.

Делается это очень просто. Шестигранником или шилом/сверлом фиксируем рычаг переключения передач в положении между 1-2 передачами и аналогичным образом фиксируем механизм выбора передач на коробке(нажимаем кнопку).

После этого затягиваем болт на тяге переключения передач.

Шаг 6 — монтируем гидропривод сцепления.

Я изготовил гидропривод сам. Рулеткой отмерил по месту 2 медных трубки и развальцевал. На каждой трубке с одной стороны стоял опелевский штуцер, а с другой вазовский. Шланг взял от ваз 2110.

Вышло у меня примерно вот так:

Гидропривод крепким стяжками, а где есть штатные крепления, используем их.

Прокачиваем с помощником. И обязательно проверяем течи.

На этом переделка механической части закончена.

Шаг 7 — переделываем электрику.

Электрику необходимо переделать, так как при любой ошибке по изитроника, запуск двигателя штатным стартером невозможен.

Само реле управляется минусом! Плюс на нем есть постоянно.

Возможны два варианта переделки — использование штатного замка зажигания для запуска двигателя или установка кнопки стартера. Второй вариант реализовать гораздо проще.

Установка кнопки стартера.

Если открыть блок реле, за запуск двигателя отвечает вот это реле:

Управляется оно минусом. Если вывод, отмеченный на картинке замкнуть на массу — стартер заработает.

Соответственно кнопку установить очень просто. Вот схема:

Кнопку можно установить на панель/руль, провод в наглую протянуть под крылом, а массу взять с кронштейна педалей.

Переделка на кнопку катит на всех машинах.

Если вы хотите использовать штатный замок зажигания, такую переделку я рекомендовать вам не могу. На большинстве автомобилей Opel Astra H установлен замок зажигания, который сложно взаимодействует с электроникой (по can шине), поэтому, просто так переделать замок зажигания скрутив провода не выйдет!

Обратитесь к электрику!

В заднем блоке предохранителей есть реле, которое срабатывает при повороте ключа зажигания в положение «Стартер», с него можно протянуть провод и через два реле можно реализовать использование штатного замка зажигания.

На этом у меня сегодня все. Я надеюсь, что после прочтения статьи замена робота на механику Опель Астра н не будет представлять для вас проблем.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Регулировка привода переключения передач Opel Astra

Регулировка привода переключения передач

Модели F13, F17 и F18

Для выполнения данной процедуры потребуется сверло или выколотка диаметром 5 мм.

Регулировка привода переключения не относится к числу рутинных процедур текущего обслуживания автомобиля и необходимость в ее проведении возникает лишь после снятия механизма переключения. При нарушении четкости переключения передач исправность функционирования привода может быть проверена, в случае необходимости производятся соответствующие корректировки.

Регулировка осуществляется посредством болта хомута крепления штока выбора передач к тяге переключения (см. Снятие и установка механизма переключения передач). Болт находится под силовым агрегатом, непосредственно перед задней переборкой двигательного отсека. На большинстве моделей доступ к винту возможен сверху, в противном случае следует поддомкратить передок автомобиля и установить его на подпорки, — доступ к болту снизу сильно ограничен.

ПОРЯДОК ВЫПОЛНЕНИЯ

Ослабьте (но не отдавайте полностью) болт крепежного хомута штока выбора передач. В салоне автомобиля высвободите из фиксаторов и заверните вверх защитный чехол рычага переключения передач. Зафиксируйте рычаг при помощи сверла/ выколотки диаметром 5 мм, продетого в хомут слева на основания рычага и заправленного в специальное фиксирующее отверстие. Установив механизм переключения в положение нейтральной передачи, проверните вал селектора, преодолевая сопротивление пружины, и заблокируйте механизм в этом положении, утопив подпружиненный стопорный штифт в расположенной сверху на картере трансмиссии крышке. Удостоверьтесь в надежности блокировки рычага и механизма переключения, затяните болт хомута штока выбора передач с усилием стадии 1, затем дотяните его на угол стадии 2 (см. Спецификации). Снимите с рычага переключения передач фиксирующее его сверло/ выколотку и проверьте работу механизма переключения, — подпружиненный стопорный штифт автоматически высвободится при переводе рычага в положение задней передачи. Удостоверьтесь, что стопорный штифт выскочил из крышки, затем (если поднимали) опустите автомобиль на землю.

Модели F23

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите крышку центральной консоли и чехол рычага переключения (см. Главу Кузов). Аккуратно поддевая маленькой отверткой, отпустите обе защелки приводных тросов. В двигательном отсеке переведите рычаг выбора в положение нейтральной передачи и заблокируйте его в этом положении, утопив фиксатор. Отжав назад, заблокируйте фиксаторы обоих тросов. Вытяните хомут крепления рычага и установите на место чехол рычага и крышку центральной консоли (см. Главу Кузов), затем проверьте исправность функционирования механизма переключения.

Видео про «Регулировка привода переключения передач» для Opel Astra

Регулировка кулисы МКПП Opel Vectra B

Ремонт кулисы и вертолёта Astra G

Замена и настройка механизма переключения передач (вертолета) Дэу Нексия Daewoo Nexia

Opel Vectra ALLROAD wayfarer › Бортжурнал › ЭТАП 3 — механизм переключения передач

Болезнь плохого втыкания передач была у машины сразу при покупке. Спустя некоторое время решил заняться эти делом. К тому времени почти все передачи втыкались с большим трудом.

Почитав форумы, выяснил, что проблема в механизме переключения передач или кулисе ли вертолете – кто как называет). Менять детали по частям там было не целесообразно, т.к. стоимость детали в сборе была порядка 1500р., а гемора при замене отдельных частей было бы на порядок больше…

В общем купил я “вертолет” в сборе) Однако, это не всё, что влияет на люфты и четкость включения. Важная деталь — вилка выбора передач – купил и её, а до кучи пластиковую пробку крышки, сальник вилки выбора передач и прокладку крышки кпп, поскольку старую использовать нельзя – после снятия она попросту рассыпалась.

Неожиданно столкнулся с проблемой снятия старого вертолета…осевой болт никак не хотел выниматься, пытался тянуть за шляпку — края тут же пообломались…Думал выбить, так снизу не подлезешь. Пришлось снимать опору кпп (вертолет прикреплен к ней), а потом уже выбивать его – так оказалось намного удобнее.

Ставим новый вертолет, соединяем один его конец с тягой, идущей в салон, но пока не закручиваем болт – ещё потребуется регулировка!

Теперь механизм выбора передач (второй конец вертолета от него отсоединен). Откручиваем 4 болта крепления крышки кпп. Качающими движениями пытаемся стронуть. Если не получается – постукиваем. Сняв крышку со внутренностями идем домой/в гараж) Разбираем все детальки, хорошенько отмываем. Вставляем новые и радуемся)

Идем к машине, ставим крышку со внутренностями на место. У меня правильно попасть получилось не сразу…методом тыка через несколько минут крышка всё же встала на место) Теперь присоединяем второй конец вертолета к новенькому механизму выбора передач. Вставляем пластиковый штифт.

Переходим к регулировке. Понадобится тонкое сверло или любая другая тонкая вещица. Отводим рукой вертолет в крайнее правое положение, если стоять лицом к машине. В этом положении вставляем сверло в отверстие на задней стенке крышки кпп (вместо пластиковой пробки). Далее идем в салон, снимаем чехол кпп и переводим рычаг в крайнее левое положение. Под чехлом видна выдавленная стрелка на корпусе – с ней надо совместить риску на рычаге. После просим друга придержать рычаг в этом положении, ну или можно закрепить проволокой). Снова лезем под капот и закручиваем болт хомута крепящего конец вертолета на тяге в салон. Всё! Наслаждаемся четкой работой механизма)…

источник

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:сцепление Opel Vectra A, регулировка сцепления Opel Vectra A, трансмиссия Opel Vectra A, коробка передач Opel Vectra A

Сцепление

1. Втулка подшипника
2. Выжимной рычаг
3. Трос сцепления
4. Стопорный палец
5. Гайка
6. Шайба
7. Кронштейн педали выключения сцепления
8. Вал педали
9. Возвратная пружина
10. Педаль выключения сцепления
11. Стопорный фиксатор
12. Регулировочная гайка
13. Крышка
14. Болт крепления
15. Втулка подшипника
16. Вилка выключения сцепления
17. Болт крепления
18. Уплотнительное кольцо
19. Резиновое уплотнительное кольцо
20. Направляющая упорного подшипника
21. Упорный подшипник
22. Прижимная пластина
23. Ведомый диск сцепления
24. Болт крепления
25. Соединительный болт

Снятие

Внимание — При каждом снятии коробки передач с автомобиля необходимо заменять концентрический выжимной цилиндр новым. Перевести концентрический выжимной цилиндр сцепления в исходное положение для снятия коробки передач с автомобиля

Пыль на рабочих поверхностях диска сцепления может повредить уплотнения выжимного цилиндра, что в свою очередь повлечет за собой утечки рабочей жидкости гидропривода сцепления. — Не допускать попадания смазочных материалов на поверхности диска сцепления, поверхности нажимного диска и маховика. — При установке следить за тем, чтобы смазка, которая наносится на шлицы первичного вала коробки передач, не попала на поверхность диска сцепления. — Не использовать для очистки диска сцепления растворители.

1. Снять крышку коробки передач. После чего извлечь стопорное кольцо ведущего вала КП и немного вытянуть вал из коробки, чтобы извлечь его из ведомого диска сцепления.

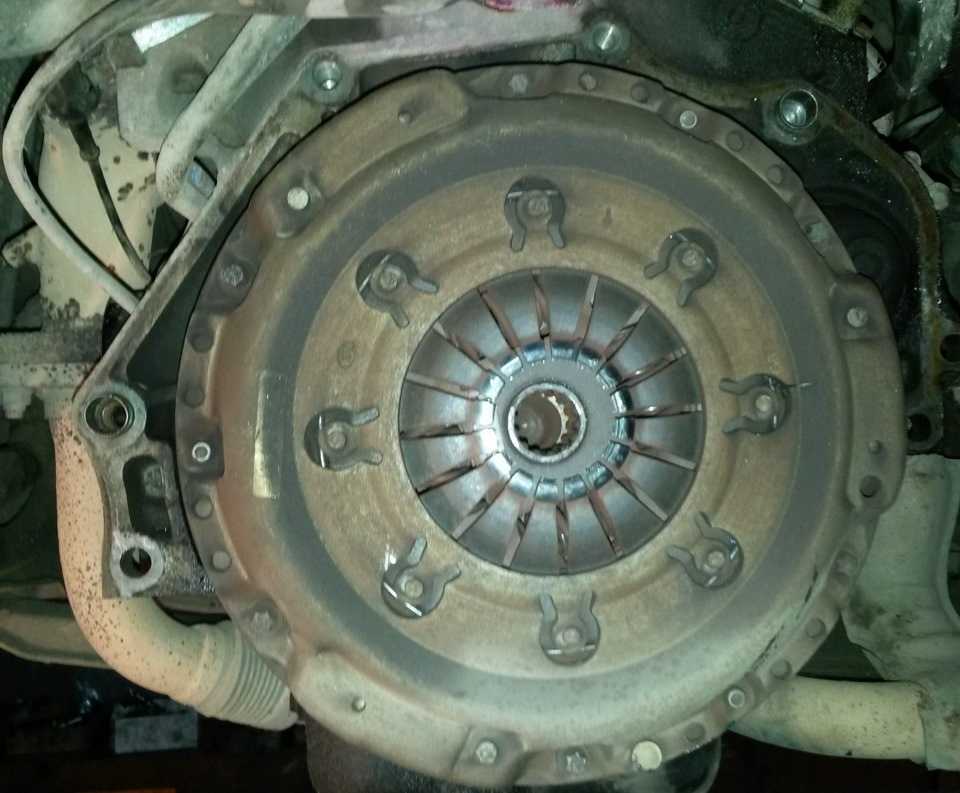

2. Отвернуть болты крепления нажимного диска сцепления.
