Всем привет друзья!Как из заголовка следует, речь пойдет о наших рычагах.Что лучше, судить не буду, но для себя сделал однозначный вывод!Рычаг Вектра С стоит как то не совсем разумно (36927 01 Lemforder-7191 ₽), не правда ли?брал и дешевые, прошли год и на свалку из за шаровых.Как то я пытался восстановить рычаги. Через год накрылся левый и был поменян на Lemforder, правый вроде жил.Зимой начал тоже потихоньку стучать.а так как практически ни куда не ездил, то отложил замену до лучших времен.И даже сгонял на майские к сыну в Петрозаводск, хруст напрягал только на кочках и малой скорости, в остальных режимах не слышно))))И вот пока был в отпуске решил все таки сделать разборные, БЖ на эту тему валом и вопросов в принципе не возникало.Знакомый дал контакты токаря, который согласился без лишних вопросов сделать заготовки.

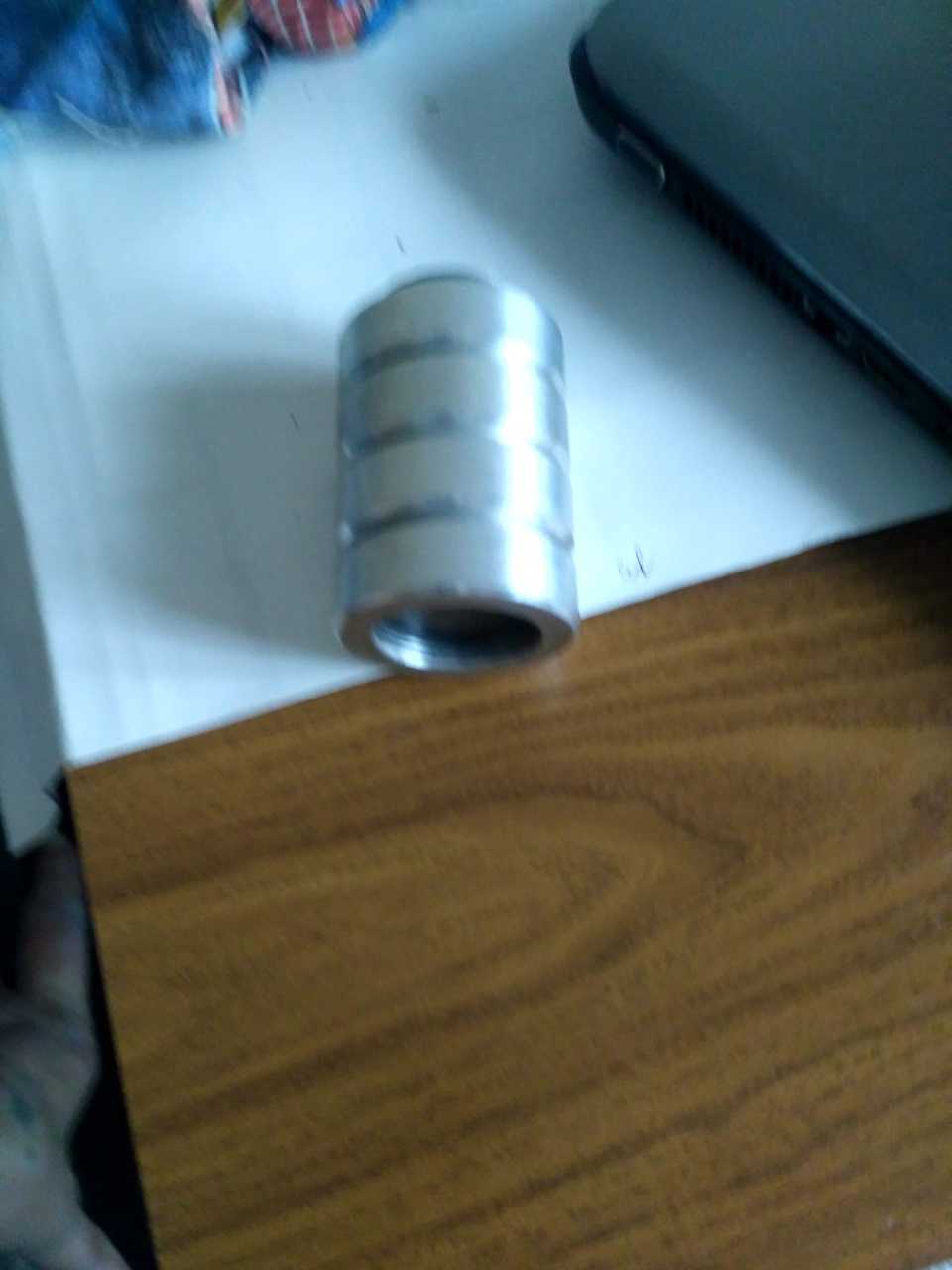

Как всегда помог shumacher51 Притараканил мне кусок)))

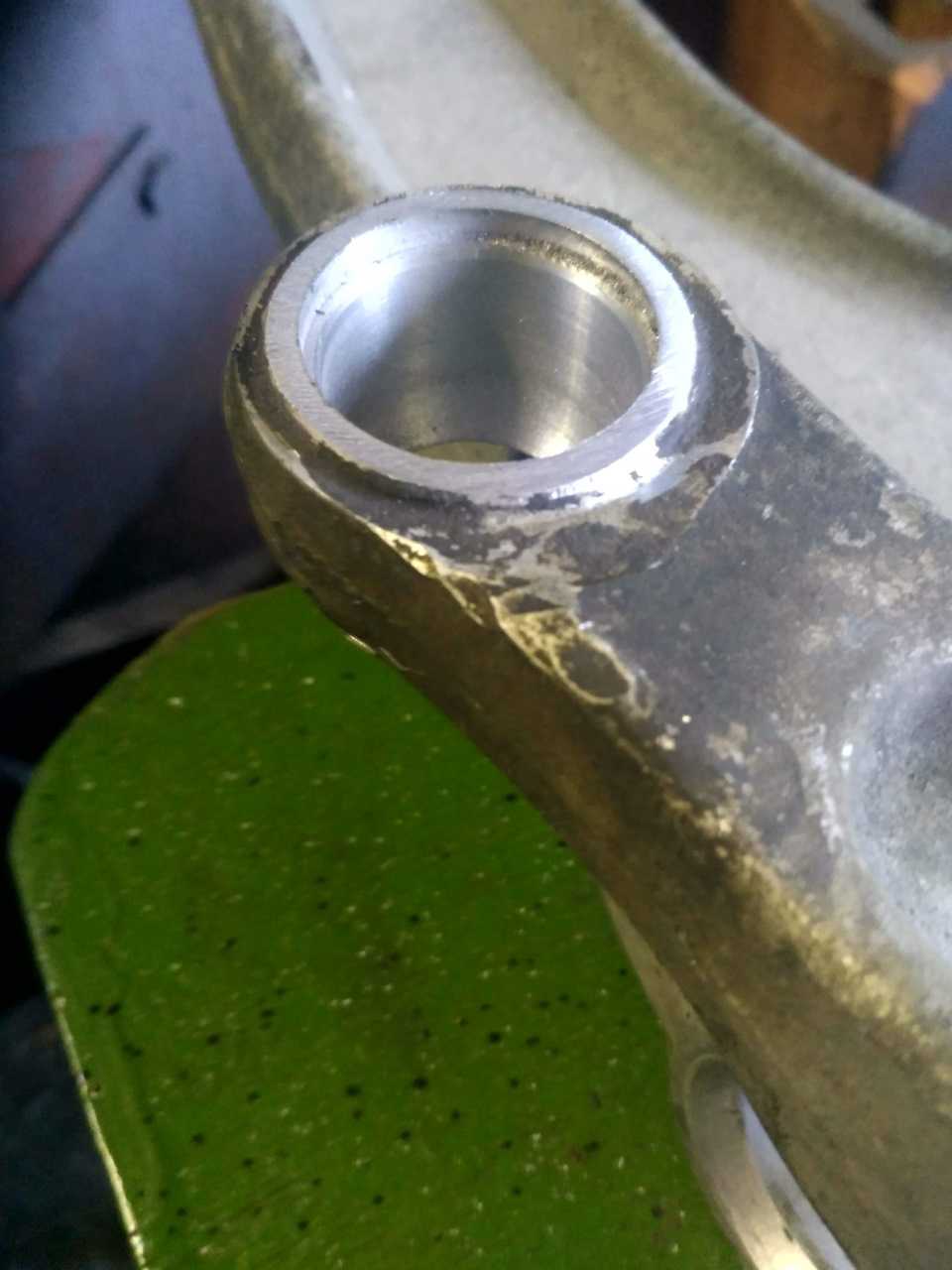

Разобрал рычаги и подготовил, делал все на глаз и не прогадал)))

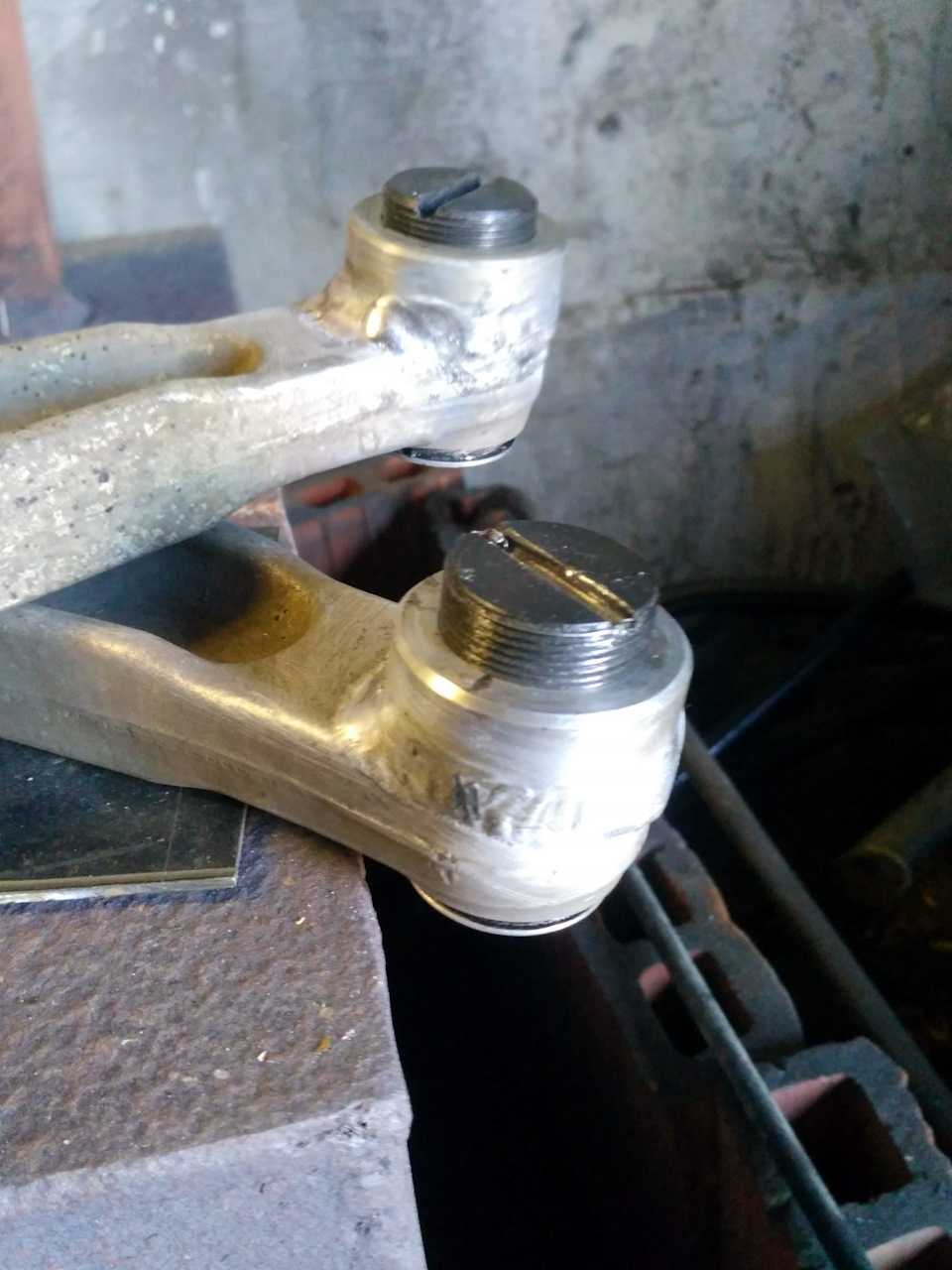

Когда заготовки были готовы, знакомый дядька аргоном приварил их))почти бесплатно))

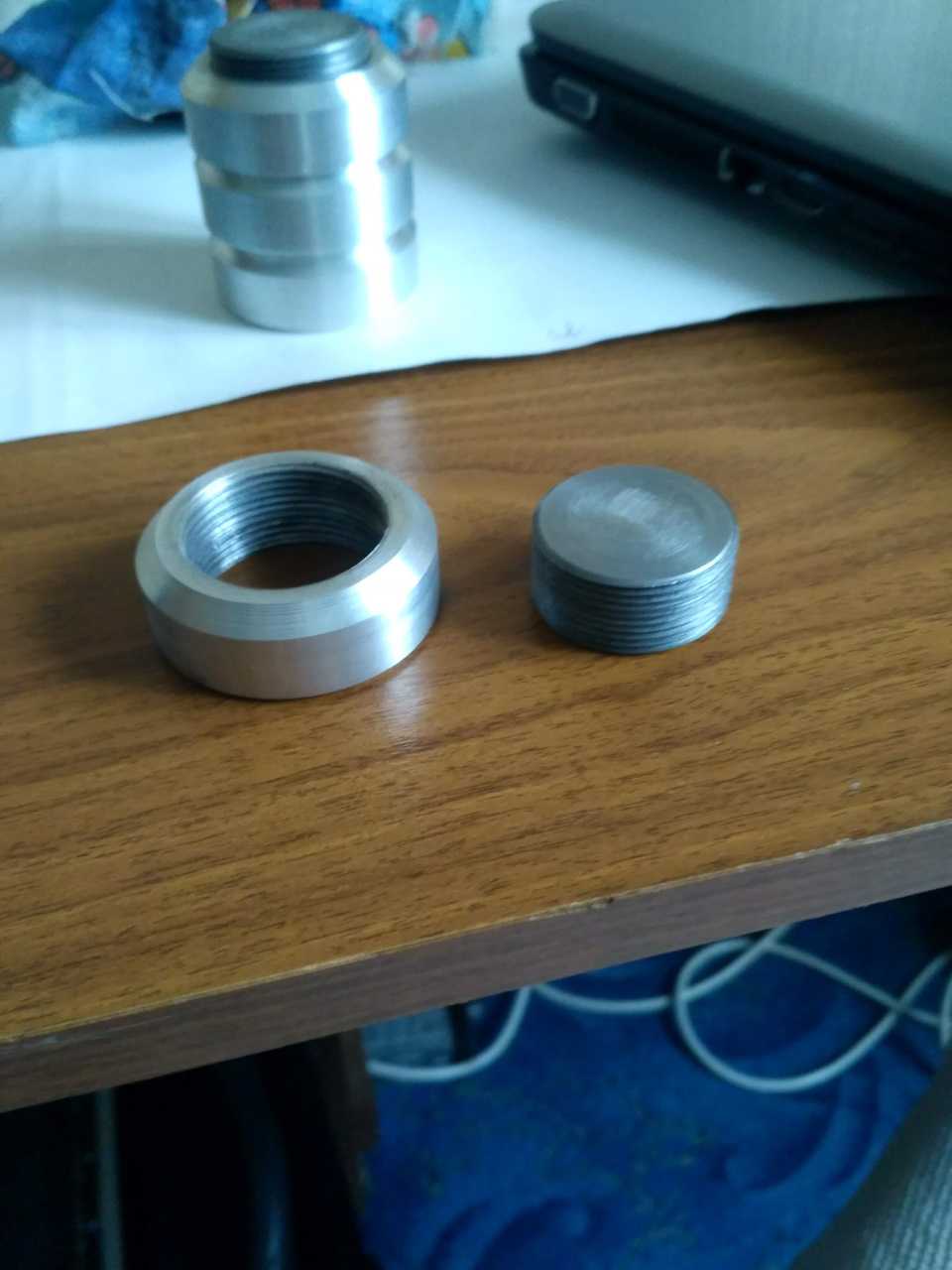

Кто то гайки наваривает, я не стал, монтажкой откручивается на ура)))В будущем сделаю на работе ключ для откручивания.Заказал шаровые

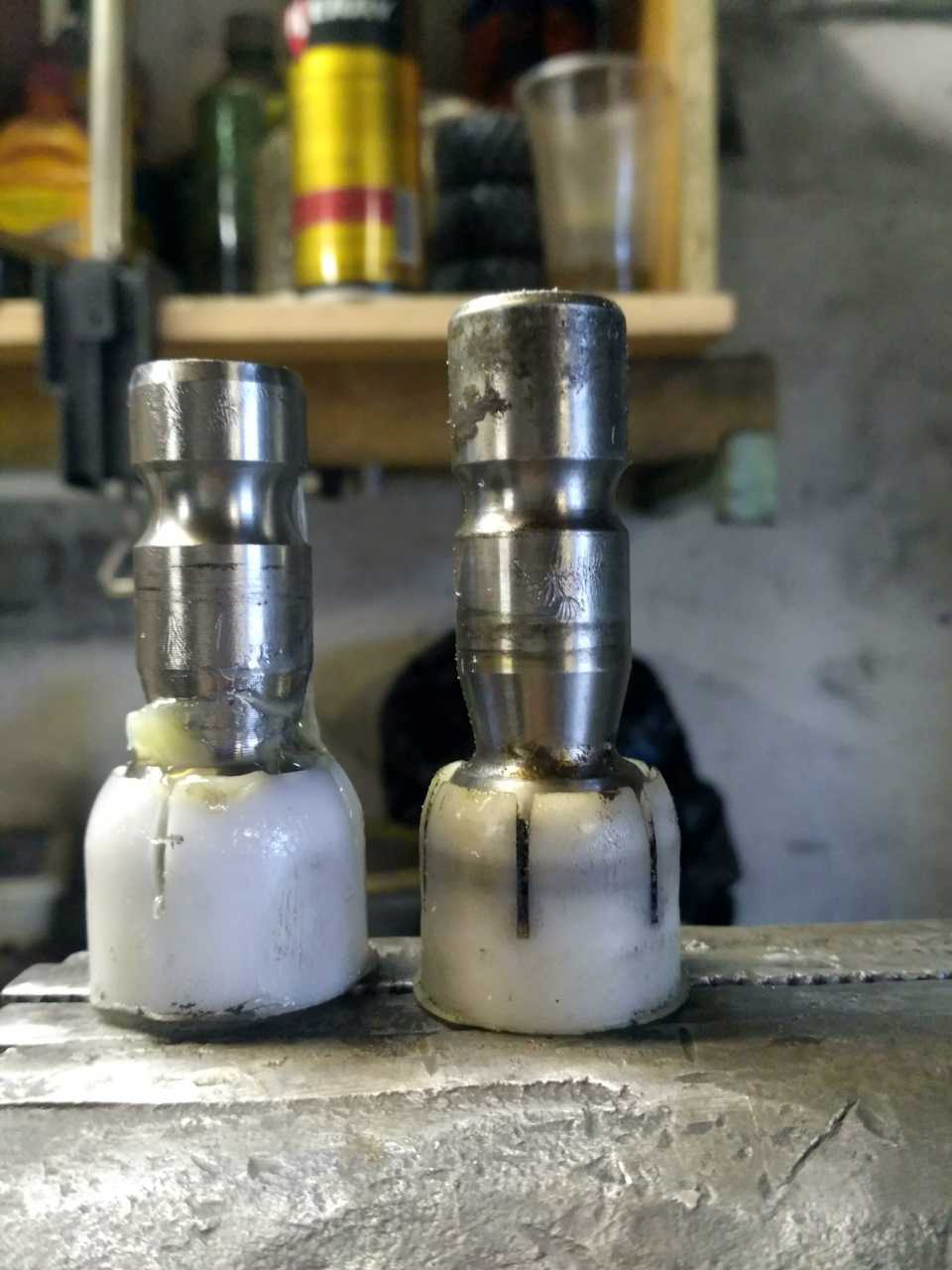

Обтачивал с помощью дрели, болт с гайкой+наждачка и дрель.Убрать где то 2мм.Один рычаг я собрал и вот ну не понравился он мне совсем.Причем когда разобрал вторую шаровую, сухарь был с трещинной((Пипец запчасти делают!И я заказал шаровую от сааб, правда пыльник оставил от доды.

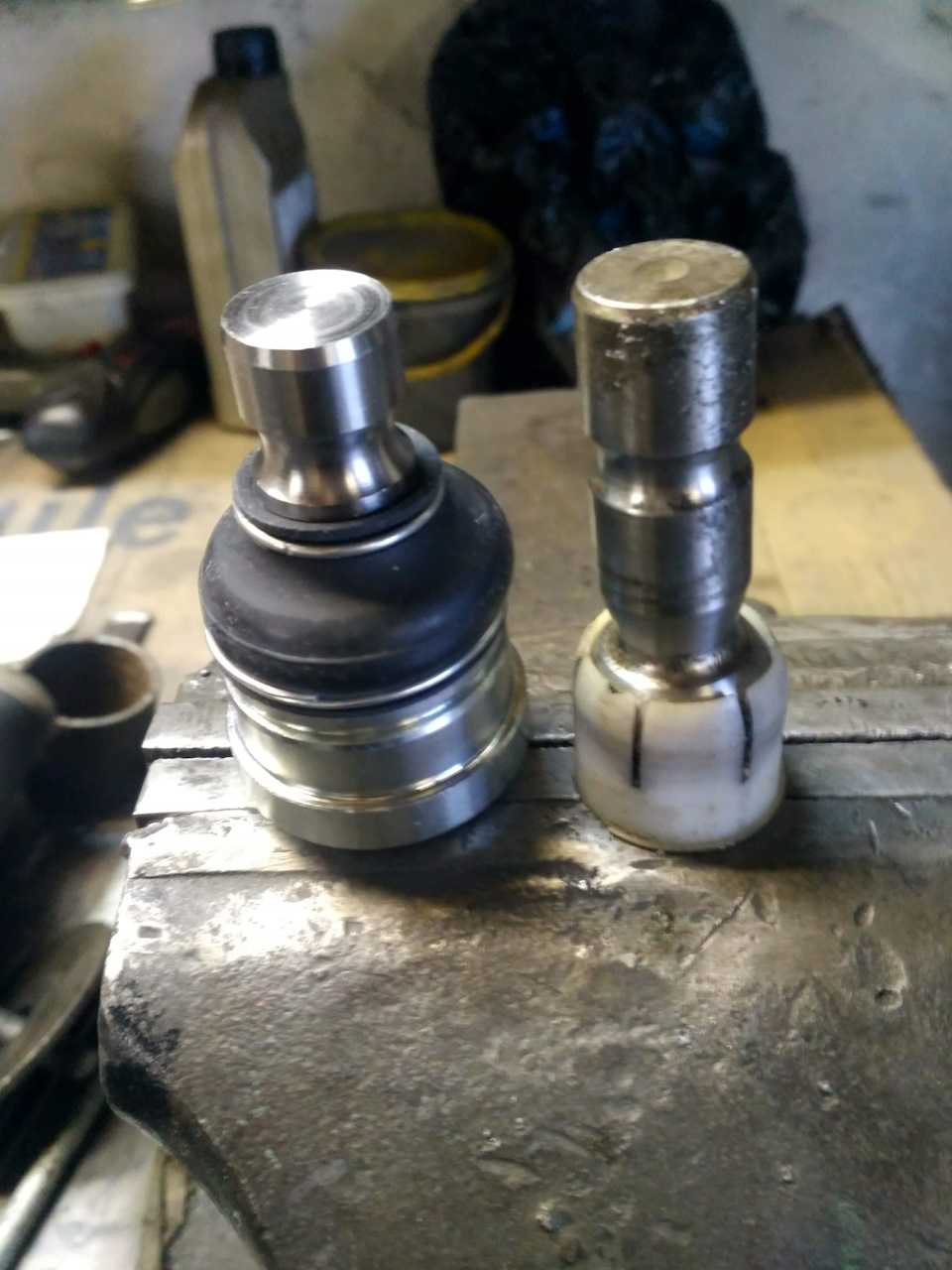

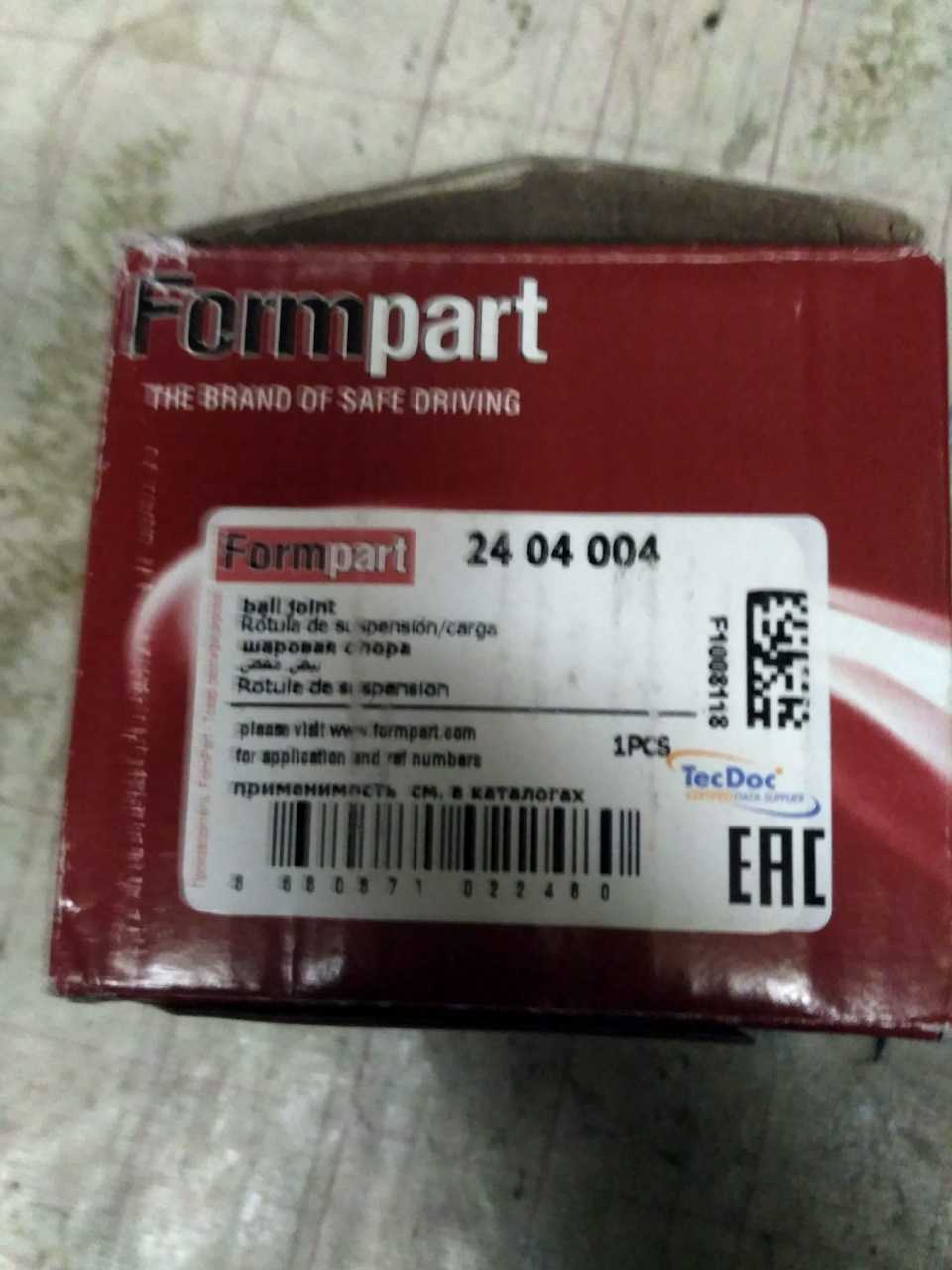

Ни чего подгонять не надо, разобрал шаровую и переставил палец с сухарем в рычаг)))

для пущей уверенности я сделал отверстие, нарезал резьбу

Покатаюсь посмотрю как поведет себя мой фиксатор и заглушка.Все собрал еще на той неделе а сегодня решил махнуть правую сторону, ну уж очень стал доставать стук и хруст))Залез в яму и охренел

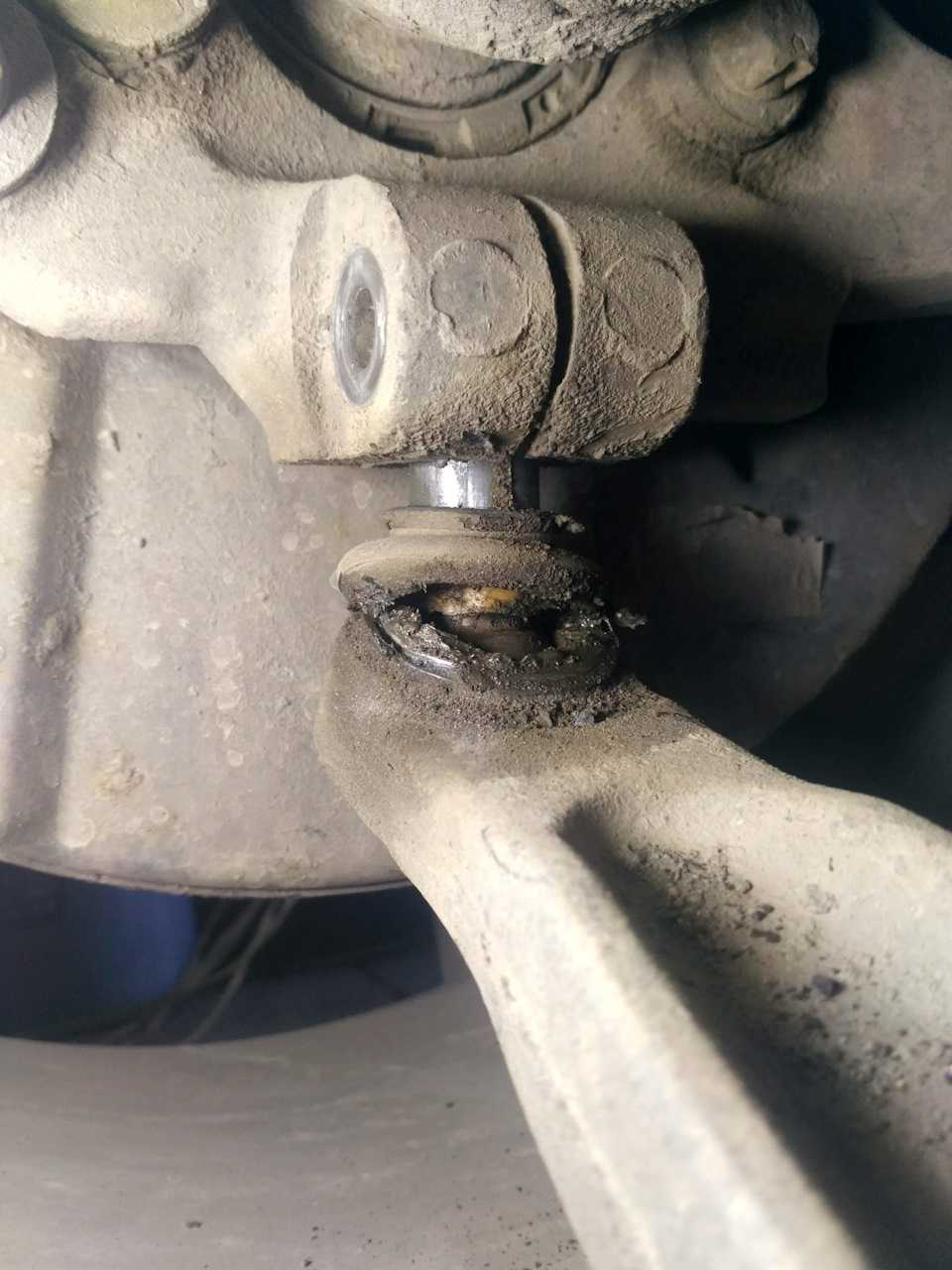

Этот рычаг был восстановлен три года назад, на машине прожил почти два года.

Как подобрать шаровую

Во время выбора шаровой опоры необходимо учитывать габариты детали, а также ее стоимость и коэффициент устойчивости к динамическим нагрузкам. Оптимальным вариантом будет выбор из стокового комплекта деталей для Опель астра 3 генерации или аналогов комплектующих, рекомендуемых к замене заводом-изготовителем транспортного средства.

Тип детали	Производитель	Артикул	Конструкционное расположение	Примерная стоимость, руб.
Шаровая опора	ABS	1603254	Универсальное	600
Шаровая опора	ABS	350614	Универсальное	770
Шаровая опора	ABS	1603254	Универсальное	990
Шаровая опора	Novline	03 50 0613	Универсальное	1020
Рычаг подвески	Novline	03 52 324	Универсальное	2100
Рычаг подвески	ABS	350611	Универсальное	2200
Рычаг подвески	Novline	03 52 364	Универсальное	2150

Обратите внимание! Чтобы с первого раза приобрести требуемый комплект деталей важно перед приобретением проверить артикулы комплектующих с VIN-кодом автомобиля на совместимость. Для получения достоверной информации проводить процедуру необходимо на официальном сайте производителя деталей или транспортного средства

Как определить неисправность шаровой

Считается, что оптимальным методом проверки шаровой опоры будет посещение автосервиса, где есть подъемник и соответствующий стенд. Там специалисты смогут выявить неисправность не только шаровой опоры, но и других элементов подвески машины.

Однако если задача стоит только проверка шаровой, то сделать это можно в гаражных условия при помощи одной только монтажки. Ну разве что желательно чтобы машина стояла на яме или эстакаде. Определить неисправную шаровую опору можно будет по главному симптому — стуку и свободному ходу шарового пальца при создании на него усилия монтировки.

Быстрая проверка

В первую очередь необходимо «прослушать» шаровую опору. Однако для этого лучше взять себе помощника, причем желательно знающего, какой звук издает поломанная опора и вообще мало-мальски разбирающийся в элементах подвески автомобиля. Алгоритм проверки прост — один человек раскачивает машину из стороны в сторону (в направлении, перпендикулярном движению), а второй — прислушивается к звукам, исходящим из элементов подвески, в частности, из шаровой опоры.

Если такое раскачивание не дало результатов, стоит поддомкратить машину с той стороны, где вы хотите проверить опору. Потом, зажав педаль тормоза (это делается для исключения возможного люфта подшипника), пытаться раскачивать колесо в направлении, перпендикулярном движению (то есть, от себя и на себя). Если имеют место люфт и/или «нездоровые» лязгающие звуки — значит, имеют место проблемы с шаровой.

Люфт разбитой шаровой проверят с помощью монтировки. Так, машину нужно поднять на домкрате, а плоский конец монтировки поместить между рычагом и поворотной цапфой. Затем пока один человек медленно вращает рулем, второй давит на монтировку. Если люфт имеется, то он будет хорошо ощущаться, и даже виден на глаз. Подобную процедуру можно также выполнять и без вращения рулем, особенно, если шаровую уже значительно изношена.

Передний нижний рычаг подвески

Примечание: Ниже описаны снятие и установка переднего нижнего рычага с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

1. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные болты и снимаем переднее колесо.

3. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).

4. Удерживая одним ключом на 18 болт крепления шаровой опоры, вторым ключом на 18 отворачиваем гайку крепления шаровой опоры к поворотному кулаку. Затем извлекаем болт крепления.

Примечание: Перед извлечением постарайтесь запомнить установочное положение болта.

5. Зубилом или большой отверткой разводим хомут в нижней части поворотного кулака.

6. Удерживая одним ключом на 18 передний болт крепления нижнего рычага, вторым ключом на 18 отворачиваем переднюю гайку крепления нижнего рычага к подрамнику.

7. Таким же образом отворачиваем заднюю гайку крепления нижнего рычага к подрамнику.

8. Действуя монтировкой как рычагом, отводим нижний рычаг подвески вниз, тем самым высвобождая палец шаровой опоры из хомута. Затем отпускаем рычаг.

Примечание: Для облегчения извлечения, наносим легкие удары молотка по нижнему рычагу.

Роль опоры в подвеске и последствия поломки

Деталь представляет собой шаровой палец с резьбой на конце, заключенный внутрь металлического корпуса. Чтобы он мог вращаться, между шаром и корпусом установлена втулка, изготавливаемая из твердых видов пластика (как правило, фторопласта). Палец прикручивается гайкой к поворотному кулаку ступицы колеса, а сама деталь крепится болтами к рычагу подвески. Чтобы внутрь шарнира не попадала грязь, он защищен с открытой стороны резиновым либо силиконовым пыльником.

Примечание: в некоторых моделях авто шаровые опоры составляют единое целое с рычагами и меняются тоже вместе.

Задача элемента – обеспечить шарнирное крепление ступицы к рычагу, чтобы она могла поворачиваться. То есть, опора несет нагрузку от веса машины, ударов со стороны колеса и воздействие силы трения при повороте

Теперь становится понятно, чем грозит неисправность этой важной детали. В первую очередь истирается пластмассовая втулка, отчего шар начинает болтаться внутри корпуса

Если не принять меры, то на сильном ухабе шаровой палец выскакивает из корпуса, а колесо отрывается вместе со ступицей.

Установка нового комплекта запчастей

Для замены шаровой опоры не требуется специализированных навыков или инструментов – весь фронт работ выполняется свободно одной парой рабочих рук в домашних условиях по интуитивно понятному сценарию, однако требует четкого соблюдения инструкции. Сама работа займет не более часа времени на каждый элемент, а для замены потребуется набор гаечных головок, баллонный ключ, комплект отверток, домкрат и молоток с зубилом. Чтобы демонтировать шаровую опоры на Астре 3 генерации требуется:

Для начала запарковать транспортное средство на ровной поверхности, а также подложить противооткатные упоры под задние колеса и включить передачу со стояночным тормозом – это необходимо для обеспечения безопасности во время обслуживания автомобиля. Помните, во время выбивания шаровой молотом ненадежно зафиксированный автомобиль может соскочить с домкрата;

Далее отпускаем фиксирующие элементы колеса переднего моста, после чего приподнимаем переднюю часть автомобиля и демонтируем деталь. Теперь парой гаечных ключей на «18» и «16» откручиваем фиксаторы шаровой опоры;

Затем пытаемся выдернуть шаровую опору – при возникновении трудностей запчасть можно выдавить шлицевой отверткой или зубилом по принципу выбивания детали молотком

В случае агрессивного демонтажа важно стараться не повредиться шаровую, в противном случае придется вырезать деформированную деталь болгаркой;
После успешного извлечения шаровой требуется открутить оставшиеся крепления, фиксирующие нижний рычаг подвески и также демонтировать деталь. В местах фиксации шаровой высверливаем крепким сверлом старые заклепки и при необходимости протачиваем отверстия надфилем;

В завершение процедуры обслуживания ставим новую шаровую в пазы и устанавливаем рычаг подвески на место. Далее вся конструкция собирается по данной инструкции в обратном порядке. Также аналогичная процедура проводится со второй частью переднего моста.

Установка шаровой опоры своими руками позволит неплохо сэкономить на обслуживании в станции техобслуживания – официальный дилер выставит стоимость ремонта, доходящую до половины цены комплектующих, а мелкие СТО не дадут гарантию качества. Проводя замену в домашних условиях владелец Астры получает уверенность в надежности подвески автомобиля, а также экономит семейный бюджет.

Как проверить шаровую опору без подъемника

Далее рассмотрим по порядку алгоритм поиска износа шаровых различных типов, что правда зачастую методы их проверки во многом схожи, соответственно, их можно использовать для разных типов шаровых шарниров.

Как проверить верхнюю шаровую на машине

Для проверки исправности верхней многорычажной шаровой опоры необходимо следовать по следующему алгоритму (он даст возможность проверить люфт):

Проверка верхней шаровой

Если в верхнем шарнире на опоре имеется люфт, то в процессе описанной проверки он будет четко ощущаться. Также при этом возможно будут слышны щелчки или скрипы, исходящие из шаровой опоры. Однако зачастую такая проверка подходит лишь в случае значительного износа, на начальном этапе подобный алгоритм может не дать результата.

Поэтому для проверки лучше воспользоваться домкратом. Алгоритм будет тот же самый, однако отличие будет состоять в том, что раскачивать нужно не только верхнюю часть колеса, но и нижнюю, и боковые. В частности, можно взяться одной рукой за верхнюю часть колеса, а другой — за нижнюю. Далее раскачивать колесо в вертикальной плоскости. Аналогичную проверку можно выполнить, если одной рукой взяться за левую часть колеса, а другой за правую. Раскачивать колесо в этом случае надо в горизонтальной плоскости. Если имеют место люфт и «нездоровые» скрипящие звуки, то необходимо заменить опору на новую. Кот такие простые действия помогут проверить шаровые не снимая и без подъемника.

Как проверить исправность нижней шаровой

Проверить нижние шаровые можно так само как и в случае с верхними, но результат будет намного эффективнее если задействовать монтировку и установить машину на эстакаде или подъемнике. Нужно просовывать монтажку между цапфой и рычагом, чтобы разгрузить шаровую опору и проверить возможность ее движения. Приведенные ниже методы проверки подходят для проверки однорычажной системы.

Проверка нижних шаровых на подъемнике

Проверка шаровой видео инструкция

Так, для проверки нижней шаровой в однорычажной системе подвески необходимо использовать домкрат и монтировку. Машину желательно загнать на эстакаду (смотровую яму) либо на подъемник с тем, чтобы было удобнее выполнять диагностику. Алгоритм проверки в данном случае будет следующим:

Проверка нижней шаровой опоры на машине без подъемника

Метод проверки шаровой без подъемника можно осуществить с помощью дополнительного упора, наподобие пенька, способного выдержать массу автомобиля либо подобной конструкции.

Так, вначале надо поддомкратить испытуемое колесо, после чего под шаровую поместить упор таким образом, чтобы нагрузить шаровую опору. Если она находится в относительном порядке, то колесо автомобиля останется в подвешенном состоянии и будет беспрепятственно вращаться, не издавая посторонних стучащих звуков. Если при вращении колеса в нем чувствуется биение и стук — значит, шаровая опора вышла из строя и подлежит замене.

Конструкция подвески некоторых автомобилей еще предусматривает и наличие диагностического отверстия, специально сделанного для измерения расстояния от поверхности шаровой опоры до основания пальца. Однако при этом необходимо знать допустимые значения соответствующих расстояний. Их можно узнать из технической документации. Расстояние проверяется измерительными приборами. Наличие указанного отверстия значительно упрощает процесс диагностики шаровой опоры на износ своими руками без каких либо приспособлений.

Основные неисправности подвески автомобилей Опель 21.02.2020 13:30

Здесь мы приведем основные неисправности автомобилей Опель, касающиеся именно подвески, начнем с автомобилей

Астра-Н 2004-2014, Zafira-B 2005-2014,

На заводе на этот автомобиль ставятся ступицы SKF (Италия), эти же ступицы мы рекомендуем использовать при ремонте, т.к. недорогие, китайские ступицы (дешевле 5 тыс.руб.) ходят недолго, и страдают от выхода из строя как механической части, так и датчика АБС.

Стоимость запчасти 7000 руб, замена 1000руб.

Замена передних амортизаторов стоит 2500 руб на Астре и 3000 руб. на Зафире. Передние амортизаторы меняются вместе с опорными подшипниками, стоимость комплекта запчастей 10100 руб.

Замена задних амортизаторов стоит 1000 руб, стоимость пары амортизаторов 5600 руб.

При выходе из строя шаровой опоры (обычный шаровый шарнир) появляются неприятные бряки при движении

Сайлентблоки выходят из строя в основном задние (при выходе из строя переднего сайлентблока мы рекомендуем поменять рычаг). неисправный сайлентблок влияет на курсовую устойчивость автомобиля на скоростях от 80 км/ч, колесо как-бы гуляет вправо-влево на небольшой угол. При полном разрушении сайлентблока появится сильный стук при проезде ям

Для ремонта мы используем продукцию только именитых брендов. Стоимость Запчасти (за пару) 3,4 тыс.руб, замена 3 тыс.руб.

OPEL ASTRA-J, Zafira-C, Chevrolet Cruze, Orlando

Замена механизма Ватта стоит 1200 руб. сам механизм 2000 руб.

ОПЕЬ Корса-Д

Хочу заметить. что этот малышь от опеля обладает очень надежной подвеской и вложения в обслуживание данного автомобиля в несколько раз ниже. чем обслуживание Астры или Зафиры. Не смотря на это. неисправности случаются и с этим автомобилем.

Расскажу лишь о самых характерных.

Опель Антара и Шевроле Каптива

По сути эти автомобили являются клонами друг-друга. и отличаются, в основном, панелями кузова.

Особенности этих машин в том. что

1) Задний сайлентблок переднего рычага выполнен в алюминиевом корпусе и выглядит очень мощно. но не

2) Выходят из строя сайлентблоки задних кулаков. Наши китайские товарищи научились выпускать их отдельно. тогда как в оригинале эта запчасть идет только в сборе с задним кулаком. Но по нашему опыту замена этих сайлентблоков бесполезна, т.к при проведении экспериментов с сайлентблоками фирм Фебест, ВТР, Точка опоры, положительного результата достигнута не было. В нашем сервисе мы предложим поменять кулак в сборе. ибо это надежно и правильно.

Симптомы и причины износа элементов

Во время езды изношенная шаровая опора проявляет себя следующим образом:

Если вы обнаружили один из этих признаков, следует обратиться на станцию технического обслуживания для диагностики либо проверить работоспособность деталей самостоятельно и без подъемника. Срок службы шаровых опор на автомобилях российского, китайского и корейского производства лежит в пределах 20-50 тыс. км. Более качественные детали европейских и японских иномарок способны прослужить до 150 тыс. км пробега. На эти интервалы необходимо ориентироваться при поиске неисправности.

Вопреки распространенным утверждениям, поведение машины с изношенными шарнирами при движении по ровной дороге мало меняется. Отклонение от прямой линии и боковая потертость резины настолько мала, что неопытный водитель не заметит изменений, разве что шаровая разболтается окончательно. Явный признак – это отчетливый стук.
