ЭБУ Опель Вектра – причины выхода из строя

Причины, выхода из строя ЭБУ Опель Вектра наиболее часто возникают по вине автовладельца. Так, например, попытка перезаписать программное обеспечение при проведении чип-тюнига может закончится неудачей, если автолюбитель выбрал не правильное ПО. Также причинами, вызывающими поломку ЭБУ являются:

1. Неудачное расположение модуля управления. Например, в автомобилях ВАЗ 2113 – 2115 ЭБУ установлен рядом с радиатором печки. Помимо теплового воздействия, блок может залить охлаждающей жидкостью, после чего машина останется без мозгов;
2. Ухудшения контакта между клеммами и генератором или аккумулятором. Это вызывает скачки бортового напряжения автомобиля. ЭБУ защищен от перепадов напряжения, но продолжительное воздействие способно вывести блок из строя;
3. Возникновение ЭДС в первичной обмотке катушки ведет к пробою транзисторов электронного блока управления. Электродвижущая сила обычно возникает при плохом контакте свечей зажигания или повышенном внутреннем сопротивлении высоковольтных проводов.

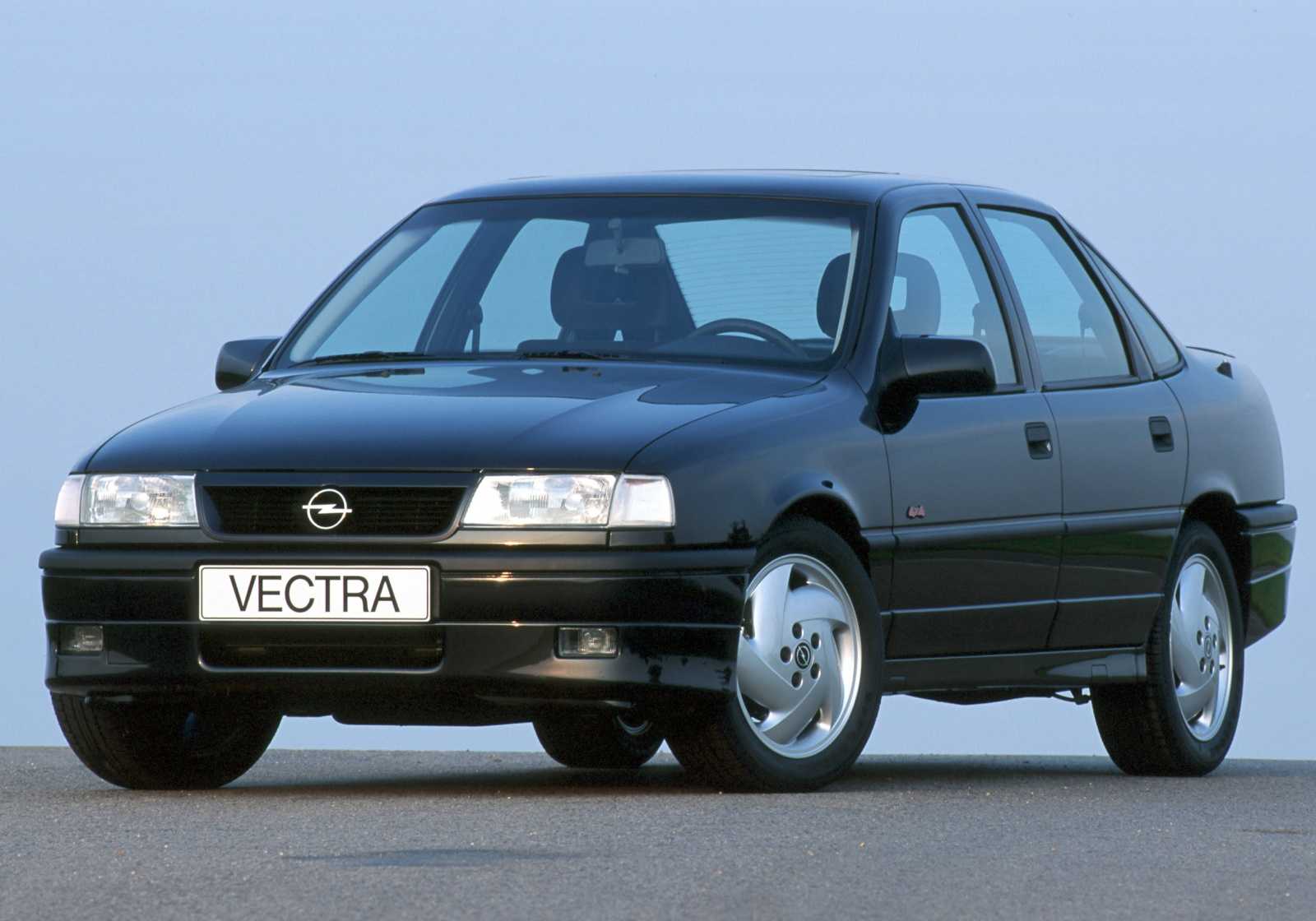

Vectra A (1988-1995)

Первое поколение в кузовах седан и хетчбэк оснащалось пятью вариантами карбюраторных агрегатов 1.4, 1.6, 1.8, 2.0, 2,5 литра мощностью от 75 до 170 л.с. и двумя дизельными 1.8, 2.0 литра с турбированными версиями от 90 до 204 л.с. Уже в первый год производства Вектра вошла в пятёрку лидеров по продажам среди своих одноклассников, заняв второе место в рейтинге «Европейский автомобиль года» в 1989 году. Сборочные производства были открыты в Австралии и Новой Зеландии, где новая модель Опеля носила имя «Holden», в Латинской Америке под брендом «Chevrolet» и Великобритании – «Vauxhall».

Успех Вектры заключался в маркетинговой стратегии компании: экономичный автомобиль с максимальным выбором комплектаций и высокотехнологичным оснащением. В 1992 году после рестайлинга на весь модели в базовой комплектации начали устанавливать ABS, 4-х и 6-ти ступенчатую автоматическую коробку передач японского производства «Aisin», кузов оборудовали дополнительной боковой защитой, задняя оригинальная подвеска стала полностью независимой со стабилизатором поперечной устойчивости. За всё время выпуска в мире было произведено 2,5 млн автомобилей Vectra A.

Модификации ДВС Vectra A:

Код ДВС	Тип/	Макс. мощность л.с.	Вид топлива	Расход топлива л/100 км	Степень сжатия	Ход поршня мм
кол-во цилиндров
14NV	SONS/	75	бензин	6.3	9.4	73.4
4-рядный
16LZ2	SONS/	75	бензин	7	8.8	79.5
4-рядный
16SV	SONS/	82	бензин	6,4 – 7,9	10	81.5
4-рядный
17D	SONS/	59	дизель	6	23	79.5
4-рядный
17DR	SONS/	60	дизель	6	23	79.5
4-рядный
17DT	SONS/	82	дизель	6.6	22	86
4-рядный
18SV	SONS/	90	бензин	6,9 – 7,2	10	79.5
4-рядный
20NE	SONS/	115	бензин	6,9 – 7,2	9.2	86
4-рядный
20SEH	SONS/	129	бензин	7,4 – 8,2	10	86
4-рядный
20XEJ	SONS/	150	бензин	7	10.5	86
4-рядный
C16NZ	SONS/	75	бензин	6.8	9.2	81.5
4-рядный
C18NZ	SONS/	90	бензин	7.6	9.2	79.5
4-рядный
C20LET	SONS/	204	бензин	8.9	9	86
4-рядный
С20NE	SONS/	115	бензин	7,5 – 10,9	9.2	86
4-рядный
20NEF	SONS/	101	бензин	8.9	9.2	86
4-рядный
C20XE	SONS/	150	бензин	7,9 – 8,5	10.5	86
4-рядный
C25XE	SONS/	170	бензин	8,8 – 9,3	10.8	79.6
4-рядный
E16NZ	SONS/	75	бензин	6.6	9.2	81.5
4-рядный
E18NVR	SONS/	88	бензин	7,4 – 8,2	9.2	79.5
4-рядный
X16SZ	SONS/	75	бензин	6,9 – 7,9	9.5	81.5
4-рядный

Двигатель и коробка передач Опель Меривы

Одним из основных достоинств двигателя Opel Meriva является его практически бесшумная работа.

Находясь в салоне при запущенном на холостых оборотах двигателе, вообще невозможно на слух определить, работает он или нет. Догадаться, что машина все-таки работает, можно только взглянув на негорящий индикатор зарядки аккумулятора.

Да и снаружи, при малых оборотах двигателя, легко ошибиться и решить, что машина заглохла. И только после приблизительно 3000 оборотов шум двигателя становится отчетливо слышным.

Вместе с тем, мотор обеспечивает прекрасную динамику.

Даже при полной загрузке салона и багажника, разгон осуществляется очень легко. Причем, даже с объемом двигателя 1,6 л.

А про двухлитровый даже говорить не приходится. При этом даже включенный кондиционер не оказывает большого влияния на динамику – автомобиль легко разгоняется до 160 км/ч. Единственный фактор, влияющий на динамику отрицательно – это довольно приличная высота автомобиля, составляющая 1,6 м. К слову, именно из-за высоты, дающей повышенную парусность, машина, при наборе определенной скорости, начинает чувствовать боковой ветер. Впрочем, автомобиль не предназначен для скоростных гонок, поэтому данный минус его разработчикам можно простить.

К положительному моменту можно отнести и экономичность двигателя, потребляющего небольшое количество топлива.

В городском цикле расход составляет около 9 литров на 100 километров. по трассе в среднем 7 – 7,5 литров.

Коробка передач работает, можно сказать, безупречно.

Если исключить момент, что иногда, например, после третей скорости сложно включить первую – что не удивительно – то вообще идеально.

Грамотно реализовано включение задней скорости. Просто так ее не включить. Прежде надо поднять вверх специальное предохранительное кольцо. Это исключает непроизвольное включение задней скорости.

Ко всему этому можно еще добавить и отличную шумоизоляцию салона автомобиля. Шум колес становится слышным только при наборе скорости более 100 км/ч.

Холостого хода

Если регулятор холостого хода или РХХ выходит из строя, водитель сможет узнать об этом по нестабильной работе двигателя. Иногда мотор может произвольно глохнуть.

Для замены клапана холостого хода сделайте следующее:

1. Демонтируйте резиновую гофру, которая идет от дроссельного узла до воздушного фильтра, но перед этим отключите всю проводку и освободите патрубок, подключенный к бачку с антифризом.
2. Сняв гофру, вы можете увидеть дроссель, к которому поперек прикручен датчик холостого хода.
3. Далее, следует выкрутить и произвести демонтаж этого клапана. Чтобы сделать это, отключите разъем на торце, рядом с крышкой, а затем, используя шестигранник, выкрутите клапан из места монтажа. Если у вас стоит не штатный клапан, то понадобится гаечный ключ соответствующего размера.
4. Далее, нужно разъединить сам клапан вместе с дросселем. Демонтируйте РХХ и поменяйте его на новый.

Vectra C (2002-2008)

Последнее поколение Vectra, которое предшествовало появлению следующей марки Opel Insignia, отличалось качественной модернизацией двигателей в связи с переходом на новые экологические стандарты Евро-3, Евро-4. Бензиновые агрегаты стали оснащаться инжектором (в маркировке кода символ Е), электронной системой распределительного впрыска топлива, катализатором выхлопных газов (символ Z) и были представлены в шести вариантах 4-цилиндрового объёмом от 1.6 до 2.5 литра мощностью от 100 до 149 л.с. и двумя V-образными шестёрками 2.2 и 3.2 литра повышенной мощности от 147 до 211 л.с. Дизельные двигатели также модернизировали, оснастив все модели турбонаддувом: 1.9, 2.0, 2.2 с четыремя цилиндрами мощностью от 120 до 155 л.с. и шестицилиндровым V3.0 литра мощностью в 177 л.с.

С 2002 года Vectra получила оцинкованный кузов, новую переднюю подвеску с конструкцией цельных шаровых опор с нижними рычагами и обновлённый дизайн решётки радиатора, передних фар и задних фонарей. Новый дизайн в стиле Нью-Эйдж полностью обновил внешность автомобиля в 2005 году, став прообразом Insignia.

В дилерские центры Opel Vectra C поставлялась в трёх основных комплектациях: «Essentia» – базовая, «Elegance» – среднего ценового сегмента и «Cosmo» – максимальная.

Модификации ДВС Vectra C

Код ДВС	Тип/	Макс. мощность л.с.	Вид топлива	Расход топлива л/100 км	Степень сжатия	Ход поршня мм
кол-во цилиндров
X25XEI	SONS/	100	дизель	4,8 – 6,9	18.5	90
4-рядный
Y20DTH	SONS/	100	дизель	4,9 – 7,9	18.5	90
4-рядный
Y22DTR	SONS/	125	дизель	6.7	17.5	98
4-рядный
Y30DT	DONS/V6	177	дизель	7.5	18.5	82
Z16XE	SONS/	101	бензин	7,9 – 8,2	10.5	81.5
4-рядный
Z16XEP	SONS/	105	бензин	6,9 – 8,2	10.5	79
4-рядный
Z18XER	SONS/	140	бензин	7,9 – 8,1	10.8	88.2
4-рядный
Z19DT	SONS/	120	дизель	5,9 — 7	17.5	90.4
4-рядный
Z19DTH	SONS/	150	дизель	5,9 – 7,1	18	92.4
4-рядный
Z19DTL	SONS/	120	дизель	5,9 — 7	18	90.4
4-рядный
Z20NET	SONS/	175	бензин	8.9	9.5	86
4-рядный
Z22SE	DONS/V6	147	бензин	8,9 – 9,4	10	94.5
Z22YH	DONS/V6	155	бензин	7,9 – 8,6	12	94.6
Z28NEH	DONS/V6	280	бензин	10.4	9.5	74.8
Z28NEL	DONS/V6/	230	бензин	10,9 – 11,2	9.5	74.8
Z28NET	DONC/V6	255	бензин	10,9 – 11,3	10	74.9
Z30DT	DONC/V6	184	дизель	7.7	18.5	82
Z32SE	DONC/V6	211	бензин	10.5	10	88

Маркировка и тип ГРМ двигателей Opel Vectra

ДВС разных поколений Вектры условно разделяются:

• По типу топлива: бензин или дизель.
• По типу системы газораспределительного механизма: SONS (Single Over Head Camshaft) – один верхний распределительный вал в головке блока на 4 цилиндра и DONC (Double OverHead Camshaft) – два распределительных вала V-образной формы на 6 цилиндров, которые могут иметь 2 и более количество клапанов на каждый цилиндр.

Символы маркировки ДВС в рестайлинговых версиях означают:

• С – двигатель с катализатором выхлопных газов с показателями: X – стандарт экологических норм Евро-2 от 1994 года, Z – стандарт Евро-3.
• E – наличие электронной системы топливного впрыска.
• Z (после цифр объёма в литрах) – прямой моно впрыск топлива.
• D – дизельный агрегат.
• Т – турбированный мотор.
• L – пониженная степень сжатия.
• R – повышенная степень сжатия.
• J – максимальная степень сжатия.
• Цифры после первого символа показателей катализатора означают объём двигателя в литрах.

Модель Opel Vectra:

1 поколение A (1988 — 1995): Opel Vectra A (75 л.с.) — 1.4 л. Opel Vectra A (71 л.с.) — 1.6 л. Opel Vectra A (75 л.с.) — 1.6 л. Opel Vectra A (82 л.с.) — 1.6 л. Opel Vectra A (88 л.с.) — 1.8 л. Opel Vectra A (90 л.с.) — 1.8 л. Opel Vectra A (90 л.с.) — 1.8 л. Opel Vectra A (101 л.с.) — 2.0 л. Opel Vectra A (115 л.с.) — 2.0 л. Opel Vectra A (129 л.с.) — 2.0 л. Opel Vectra A (136 л.с.) — 2.0 л. Opel Vectra A (150 л.с.) — 2.0 л. Opel Vectra A (204 л.с.) — 2.0 л. Opel Vectra A (170 л.с.) — 2.5 л. Opel Vectra A (57 л.с.) — 1.7 л. D Opel Vectra A (60 л.с.) — 1.7 л. D Opel Vectra A (82 л.с.) — 1.7 л. TD

3 поколение С (2002 — 2008): Opel Vectra C (101 л.с.) — 1.6 л. Opel Vectra C (105 л.с.) — 1.6 л. Opel Vectra C (125 л.с.) — 1.8 л. Opel Vectra C (140 л.с.) — 1.8 л. Opel Vectra C (175 л.с.) — 2.0 л. Opel Vectra C (147 л.с.) — 2.2 л. Opel Vectra C (155 л.с.) — 2.2 л. Opel Vectra C (230 л.с.) — 2.8 л. Opel Vectra C (250 л.с.) — 2.8 л. Opel Vectra C (101 л.с.) — 1.9 л. CDTi Opel Vectra C (120 л.с.) — 1.9 л. CDTi Opel Vectra C (150 л.с.) — 1.9 л. CDTi Opel Vectra C (101 л.с.) — 2.0 л. CDTi Opel Vectra C (184 л.с.) — 3.0 л. CDTi Opel Vectra C (177 л.с.) — 3.0 л. CDTi

Часто встречающиеся неисправности

Большинство возникающих при эксплуатации проблем – возрастные. Среди наиболее часто встречающихся:

Износ сальников и прокладок

Эти компоненты могут просто потерять свою эластичность, и их следует заменить. Но только на качественные!

В настоящий момент на рынке появилось изрядное количество фирм, производящих запчасти для автомобилей марки Opel, которые не отличаются добросовестностью. Одним из примеров может служить продукция компании JpGroup, Сальники этого производителя, несмотря на их привлекательную низкую стоимость, приобретать не стоит.

Лучше потратиться на покупку продукции таких фирм, как Ajusa, Corteco, Elring, Payen или Goetze.

Отказ датчиков и других электронных компонентов

Распространённым явлением является вышедший из строя лямбда-зонд (датчик кислорода). При этом даже установка детали такого авторитетного производителя, как Bosch, не всегда приводит к удовлетворительному результату и лампа Check Engine продолжает выдавать код ошибки.

Проблема связана с коррозией выпускного коллектора, в гнездо которого заворачивается датчик. В установочном отверстии нередко возникают бугры ржавчины, об которые лямбда-зонд повреждается прямо в процессе установки. Их необходимо удалить.

Выход из строя свечей и высоковольтных проводов

С учётом российского климата их рекомендуется менять раз в год. Оптимальным считается установка свечей с калильным числом WR7DC по шкале Bosch.

Если желаемый результат не достигнут, стоит задуматься о замене крышки распределителя и бегунка.

Некорректная работа моновпрыска

В первую очередь следует обратить внимание на установленный в корпусе инжектора регулятор холостого хода. Даже если он функционирует нормально, подсос воздуха через уплотнения создаёт серьёзные проблемы

Отдельная тема – мембрана обратного клапана, поддерживающего давление в системе. После многих лет эксплуатации она растрескивается и через неё топливо начинает попадать в канал системы холостого хода, вызывая переобогащение рабочей смеси. После замены мембраны моновпрыск начинает работать нормально.

Снижение давления в системе смазки

Такое снижение может быть связано с износом вкладышей коленчатого вала, шестерёнок и редукционного клапана масляного насоса. Эти детали придётся заменить. Не исключено, что возникнет необходимость в шлифовке шеек коленчатого вала.

Обрыв ремня ГРМ

Хотя на моторах C14NZ подобная неприятность не приводит к повреждению клапанов, менять ремень ГРМ необходимо раз в два года или каждые 60 тыс. км. пробега. На ранних моделях ремень натягивается поворотом насоса охлаждающей жидкости в гнезде. Позже система привода была наполнена натяжным роликом.

Все перечисленные проблемы свойственны и для C14SE. На фоне этих неисправностей подтекание прокладки клапанной крышки, характерное для большинства моторов Опель, выглядит сущим пустяком.

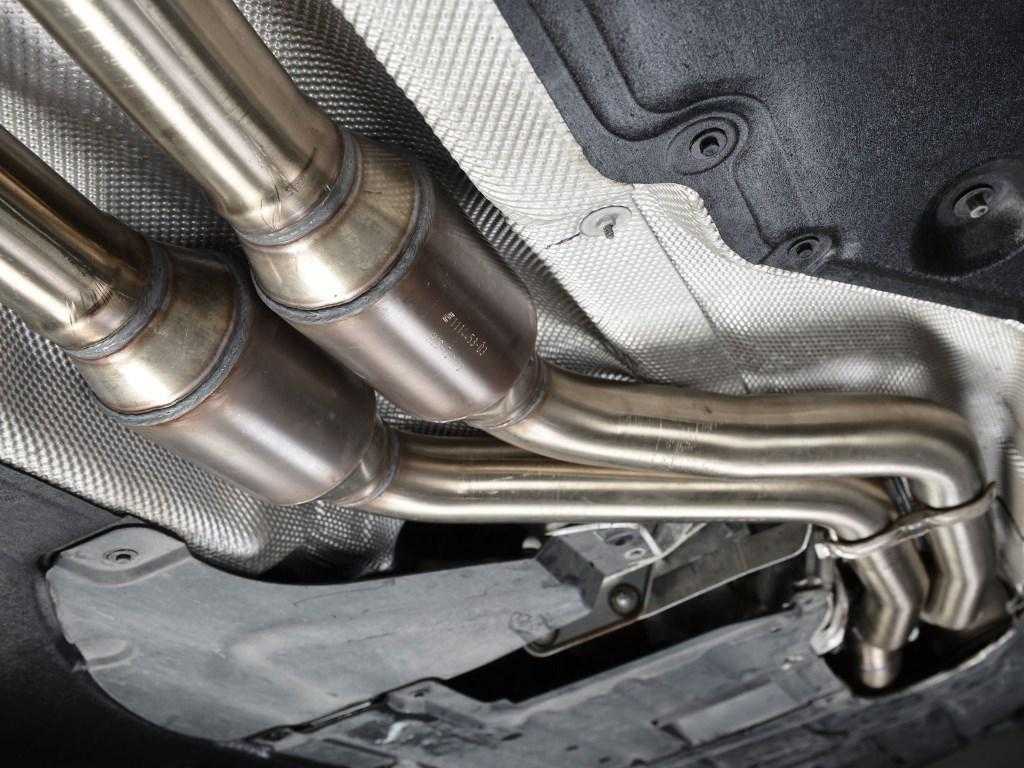

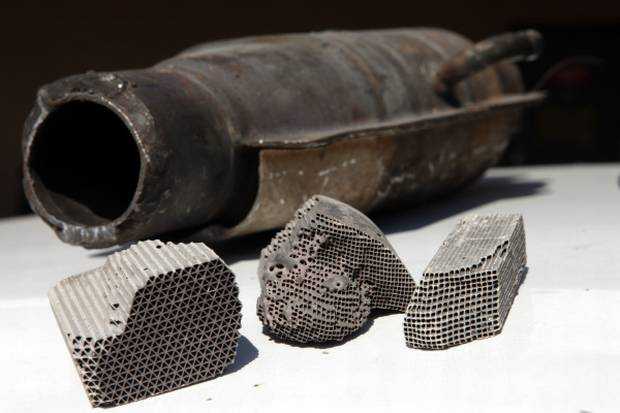

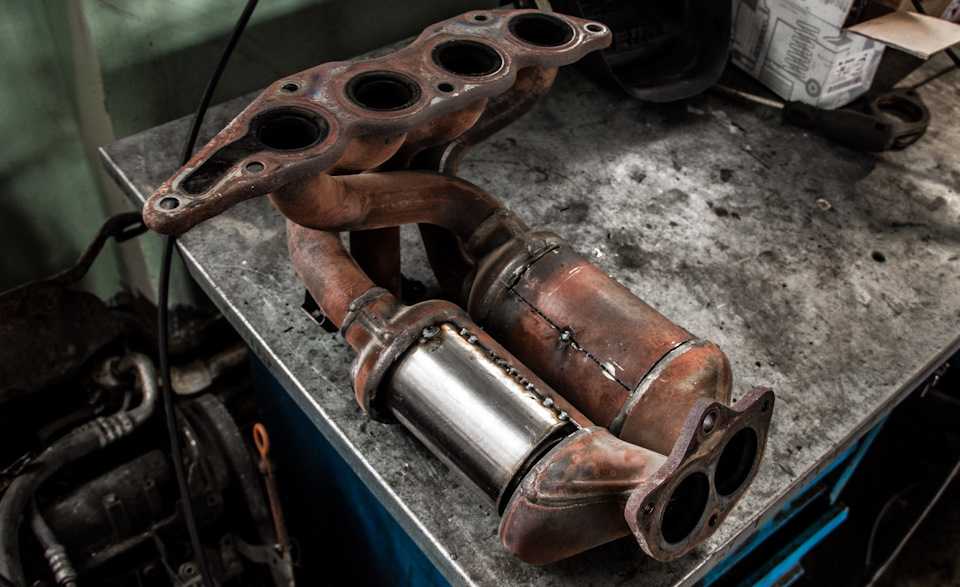

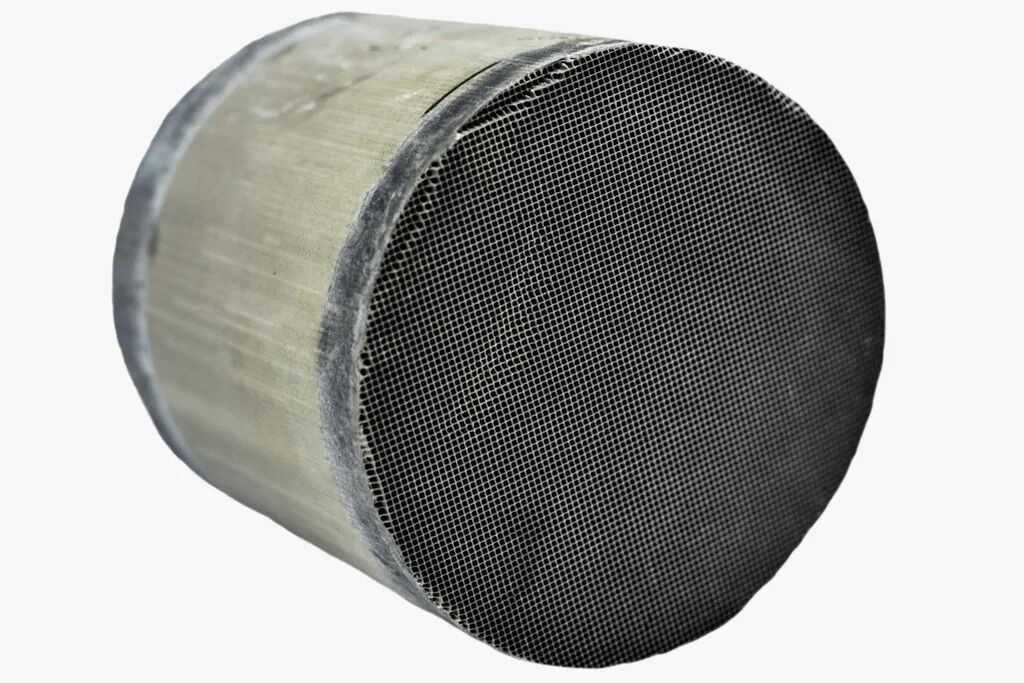

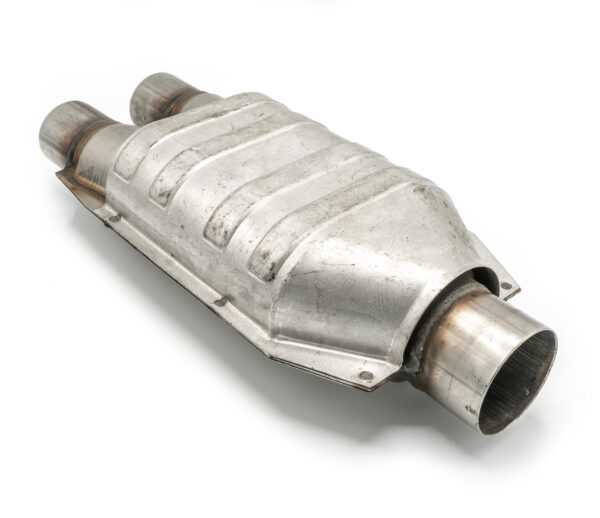

1.23 Катализатор / Opel Vectra A

Катализатор для двигателей с искровым воспламенением рабочей смеси Предупреждение

Этилированный бензин наносит вред катализатору и элементам электрооборудования, отчего они теряют работоспособность.

Благодаря тому, что отверстие наливной горловины топливного бака автомобилей с катализатором делается более узким, предотвращается ввод пистолета топливораздаточной колонки с этилированным бензином.

Несоблюдение приведенных ниже указаний может привести к повреждению катализатора или автомобиля.

При перебоях в зажигании или в работе двигателя после его пуска в холодном состоянии, при явном снижении мощности двигателя или при других нарушениях в работе, указывающих на неисправность в системе зажигания, следует немедленно обратиться в уполномоченную мастерскую фирмы Opel. При необходимости кратковременно продолжить движение на малой скорости и при малой частоте вращения вала двигателя.

• При попадании в катализатор несгоревшего топлива может произойти перегрев и повреждение катализатора.

Поэтому избегайте:

• частых последовательных пусков холодного двигателя;
• чересчур длительного включения стартера во время пуска (во время пуска происходит впрыскивание топлива);
• расходования запаса топлива в баке до конца (неравномерная подача топлива приводит к перегреву);
• пуска двигателя путем толкания или буксировки (несгоревшее топливо может попасть в катализатор); следует использовать провод для подключения стартера к вспомогательной батарее.

Катализатор для дизельных двигателей Предупреждение

Несоблюдение приведенных ниже указаний может привести к повреждению катализатора дизеля или самого автомобиля:

• при перебоях в работе двигателя, при явном снижении мощности двигателя или при других нарушениях в работе, следует немедленно обратиться в уполномоченную мастерскую фирмы Opel. При необходимости кратковременно продолжить движение на малой скорости и при малой частоте вращения вала двигателя.

Техобслуживание

Все работы по техобслуживанию должны проводиться в уполномоченной мастерской фирмы Opel в соответствии с предписанной фирмой периодичностью. Тогда Вы можете быть уверены, что все элементы электрооборудования, системы впрыскивания и зажигания работают оптимально, что выдерживаются низкие показатели выброса вредных веществ и обеспечивается долговечность каталитической системы.

Тест-драйв Опель Вектра А. Opel Vectra A. 1993 г.в.

Удаляем катализатор без сварки И без снятие * своими руками *OPEL * ZAFİRA * ASTRA

Продувка катализатора. Как мы её удалили.

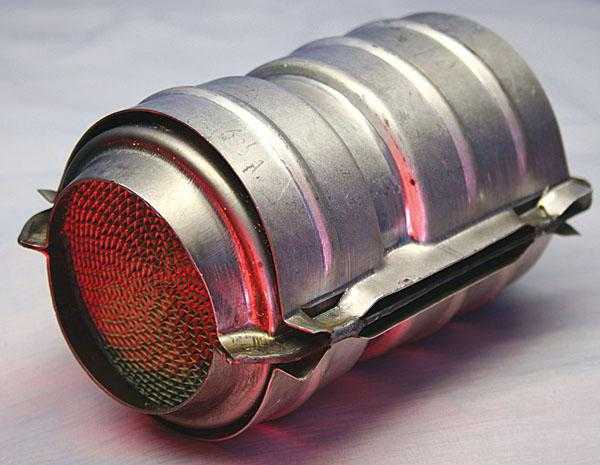

Пламегаситель вместо катализатора на Оpel Vectra. Пламегаситель вместо катализатора

Удаление катализатора на авто Opel Vectra. Удаление катализатора в СПБ .

Маркировки двигателей Opel Vectra A

В связи с частыми вопросами – какой у меня двигатель и какой луче? Я решил немного внести ясность для всех обладателей Opel Vectra A. И так, начнем с того где найти маркировку на самом двигателе, как она может выглядеть, и как правильно ее розшыфровать. В основном маркировка двигателя выбита на одном из небольших выносов блока, чаще всего возле 4й свечи. Для тех кто не знает правильный порядок маркировки свечей, розказываю что нумерация идет с лева на право.

Хочется так же отметить что некоторые двигателя одинаковой маркировки есть как ДОРЕСТАЙЛОВЫЕ так и РЕСТАЙЛОВЫЕ, отличия которых заключаются в улучшенной и более надежной конструкции. К примеру, если взять двигатель с маркировкой C20NE. в дорестайловом моторе генератор, насос ГУРА и шкив идут под клиновидный ремень, а в рестайловом двигателе под ручейковый. Как показывает практика и опыт, рестайловый двигатель более надежен тем, что запчасти под ручейковый ремень надежнее и выносливее, соответственно служат намного дольше.

Теперь приведу ниже примерную схему бензиновых и дизельный двигателей, которые ставились на Opel Vectra A в период с 1988 по 1995 г.в.

Маркировки бензиновых двигателей:

• Маркировка (14NVH ) – объем (1389 куб. см) – л.с. (75) год выпуска (9/1993-10/1995)
• Маркировка (16SV ) – объем ( 1598 куб. см) – л.с. (82) год выпуска ( 9/1988—5/1993
• Маркировка (C16NZ) – объем ( 1598 куб. см) – л.с. (75) год выпуска (9/1988—10/1995
• Маркировка (E16NZ) – объем ( 1598 куб. см) – л.с. (75) год выпуска (9/1988—10/1990
• Маркировка (X16SZ) – объем ( 1598 куб. см) – л.с. (71) год выпуска (9/1993—10/1995
• Маркировка (18SV) – объем ( 1796 куб. см) – л.с. (90) год выпуска (9/1989—10/1990
• Маркировка (C18NZ) – объем ( 1796 куб. см) – л.с. (90) год выпуска (3/1990—10/1995
• Маркировка (E18NVR) – объем ( 1796 куб. см) – л.с. (88) год выпуска (9/1988—7/1989
• Маркировка (20NE) – объем ( 1998 куб. см) – л.с. (115) год выпуска (9/1988—10/1990
• Маркировка (20SEH) – объем ( 1998 куб. см) – л.с. (129) год выпуска (10/1988—9/1992
• Маркировка (C20NE) – объем ( 1998 куб. см) – л.с. (115) год выпуска (9/1988—10/1995
• Маркировка (20XEJ) – объем ( 1998 куб. см) – л.с. (150) год выпуска (1/1989—6/1994 4V
• Маркировка (C20XE) – объем ( 1998 куб. см) – л.с. (150) год выпуска (2/1990—10/1995 4V
• Маркировка (X20XEV) – объем ( 1998 куб. см) – л.с. (136) год выпуска (6/1994-10/1995 4V
• Маркировка (C20LET) – объем ( 1998 куб. см) – л.с. (204) год выпуска (6/1994—10/1995 4V
• Маркировка (X25XE ) – объем ( 2498 куб. см) – л.с. (170) год выпуска (2/1993—11/1995 4V

Маркировка дизельных двигателей:

• Маркировка (17D) – объем ( 1699 куб. см) – л.с. (57) год выпуска (10/1988—9/1992
• Маркировка (17DR) – объем ( 1699 куб. см) – л.с. (60) год выпуска (7/1992—10/1995
• Маркировка (17DT) – объем ( 1686 куб. см) – л.с. (82) год выпуска (3/1990—11/1995 (Isuzu)
• Маркировка (X17DT) – объем ( 1686 куб. см) – л.с. (82) год выпуска (3/1990—10/1995 (Isuzu TC4EE1)

Как правильно расшифровать индекс двигателя:

К примеру, возьмем самый сильный двигатель по показаниям, это C 2 0 L E T. Первая буква (С) означает наличие катализатора, дальше идут цифры (20) – это говорит об объеме двигателя, т.е. 2.0. Следующая буква (L) сразу после цифр означает степень сжатия, в нашем случае это – 8.5. Буква (Е) означает вид системы питания, в нашем случае – это многоточечная система питания, проще говоря, полный инжектор. Ну и последняя буква (Т) означает наличие Турбины.

Выходит такая схема:

Ну и на конец сами ключи для расшифровки двигателя.

1 – соответствие экологическим нормам (для машин с нейтрализатором)

• С – Катализатор (выхлоп соответствует стандартам 83 года (ЕСЕ R83A)
• X – Катализатор (выхлоп соответствует стандартам 94 года (94/12/EC)
• X (для дизеля) – Катализатора нет (выхлоп соответствует стандартам 94 года
• Z – Норма выхлопа выше чем Х

2 и 3 – рабочий объем (20 — 2.0 л и т.д.)

4 – обозначение степени сжатия:

• G – не более 8.5
• L – в пределах 8.5 – 9.0
• N – в пределах 9.0 – 9.5
• S – в пределах 9.5 – 10.0
• X – в пределах 10.0 – 11.5
• Y – более 11.5

5 – вид системы питания:

• E — многоточечный (распределенный) впрыск;
• Z — моновпрыск;
• V — карбюратор;
• D — дизель

6 – варианты исполнения двигателя

• T — турбина
• L — пониженная
• V— средне-номинально-оптимальная
• R— повышенная
• H— високая
• J — максимальная

Инструкция по снятию и разборке

Для демонтажа и ремонта контрольного щитка вам нужно будет выполнить такие действия:

В первую очередь демонтируется верхний кожух рулевой колонки, чтобы сделать это, прокрутите рулевое колесо от центрального положения в левую сторону. Сделав это, вы сможете увидеть черную заглушку.
Демонтировав заглушку, вы увидите черный винт, который нужно выкрутить, аналогичные действия производятся с заглушкой и болтов, установленными с другой стороны.
Следующим этапом будет демонтаж крышки — сняв ее, с правой и левой стороны вы увидите винты, которые также надо открутить, один из болтов расположен посредине крышки. Можно их полностью не откручивать, а вывернуть так, чтобы можно было демонтировать подрулевой переключатель, расположенный справа. Этот элемент фиксируется на двух защелках, на них надо одновременно нажать, после чего сам переключатель вытянуть влево. Непосредственно сам разъем можно не извлекать, поскольку контрольный щиток и так выйдет.
После этих действий надо будет демонтировать рамку щитка, для этого выкрутите четыре винта — два из них находится внизу, а еще два —  вверху. Демонтаж рамки должен производиться наиболее аккуратно, нельзя допустить снятие прорезиненных вставок на ней, также нужно быть осторожным с самой торпедой, поскольку для снятия рамки нужно приложить усилия. Сделав это, вы увидите еще два винта — они фиксируют приборную панель.
Чтобы демонтировать щиток, верхнюю защелку следует открыть влево, после чего поддеть ее и вытащить вверх. Сделав это, контрольный щиток можно демонтировать.
После снятия приборной панели нужно открутить пять винтов и демонтировать защитный кожух. После этих действий производится снятие рамки приборки со стеклом — вам потребуется отогнуть пять защелок и, используя отвертку, поддеть рамку, после чего произвести демонтаж щитка с платой

Если надо демонтировать стрелки, то для начала положите на саму шкалу лист бумаги, после чего осторожно подденьте стрелку отверткой. Сняв стрелки, можно произвести демонтаж самой микросхемы, чтобы сделать это, отогните четыре стальных фиксатора на одометре, а также четыре пластмассовых защелки.
По сути, теперь вы полностью разобрали приборку

Остается самое сложно — произвести ее ремонт или замену вышедших из строя компонентов. Если вы никогда ранее не сталкивались с похожей задачей, то лучше доверить эту процедуру квалифицированному электрику. В противном случае есть большой риск что-то сделать неправильно, таким образом еще больше ухудшив функциональность устройства. После ремонта сборка производится в обратной последовательности.

Vectra B (1995-2002)

Во втором поколении модельный ряд пополнился Vectra Caravan в кузове универсал и спортивным купе Calibra, на которые в ограниченных сериях устанавливали форсированные двигатели 2.5 GSI мощностью в 195 л.с. и I30 в 220 л.с. Изменения в результате рестайлинга 1999 года затронули элементы дизайна, внутреннего интерьера и некоторых конструктивных особенностей ходовой. Обновлённая оптика с установленным штатным ксеноном и ходовыми огнями, усиленный бампер, молдинги, увеличенный объём багажного отделения подчеркнули европейский стиль Вектры, а уровень безопасности повысился на всех моделях благодаря новой ступице, дисковым тормозам на все колёса, двумя стабилизаторами поперечной устойчивости (передней и задней) и специальным узлом в подколенном пространстве водителя, который при аварии уходил вниз.

Топовые комплектации Vectra B включали четыре подушки безопасности, магнитолу с четырёхполосной аудиосистемой, омыватели фар, подогрев передних сидений и боковых зеркал, легкосплавные колёсные диски. Линейка моторов обновилась новыми модифицированными агрегатами в соответствии с экологическими нормами Евро-2.

Самый распространённый бензиновый двигатель на Вектре считается C20XE и его модернизированная версия во втором поколении – Х20XEV. Сбалансированная система ГРМ позволяет выдавать 148 л.с. мощности при малом расходе топлива в 6,9 – 10 литров. Среди дизельных агрегатов выделяют Z20DTH также с отличными показателями соотношения мощности и расхода топлива.

Для кузова универсал предпочитают 1.9 и 2.2 литровые двигатели типа Z22SE c классической V-образной шестёркой.

Модификации ДВС Vectra B

Код ДВС	Тип/	Макс. мощность л.с.	Вид топлива	Расход топлива л/100 км	Степень сжатия	Ход поршня мм
кол-во цилиндров
20NEJ	SONS/	100	бензин	7.7	9.2	86
4-рядный
X16SZR	SONS/	85	бензин	7,3 – 10,9	10	81.5
4-рядный
X16XEL	SONS/	101	бензин	6,3 — 13	10.5	81.5
4-рядный
X17DT	SONS/	82	дизель	5,9 – 7,7	22	86
4-рядный
X18XE	SONS/	115	бензин	6,7 – 10,9	10.8	86
4-рядный
X18XE1	SONS/	125	бензин	7,9 – 8,6	10.5	88.2
4-рядный
X20DTH	SONS/	101	дизель	5,8 – 7,2	18.5	90
4-рядный
X20DTL	SONS/	82	дизель	5,8 – 7,9	18.5	90
4-рядный
X20XEV	SONS/	148	бензин	6,9 – 12,9	10.8	86
4-рядный
X25XE	SONS/	170	бензин	7,1 – 11,1	10.8	79.6
4-рядный
X25XEI	SONS/	195	бензин	10.5	10.8	79.6
4-рядный
X25XEI	SONS/	100	дизель	4,8 – 6,9	18.5	90
4-рядный
Y26SE	DONS/V6	180	бензин	9,9 – 11,6	10	79.6
Z18XE	SONS/	125	бензин	7,9 – 10,1	10.5	88.2
4-рядный
Z22SE	DONS/V6	147	бензин	8,9 – 9,4	10	94.6

Двигатели Опель C20NE и X20SE

Характеристики двигателей Опель C20NE

Производство	Kaiserslautern plant
Марка двигателя	C20NE X20SE
Годы выпуска	1986-1999
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	2
Ход поршня, мм	86
Диаметр цилиндра, мм	86
Степень сжатия	9.2 (C20NE) 10.0 (X20SE)
Объем двигателя, куб.см	1998
Мощность двигателя, л.с./об.мин	114/5200 114/5200 (X20SE) 114/5400 114/5400 (X20SE)
Крутящий момент, Нм/об.мин	170/2600 172/2800 (X20SE) 170/3000 178/2800 (X20SE)
Топливо	92-95
Экологические нормы	Евро 1 (C20NE) Евро 2 (X20SE)
Вес двигателя, кг	—
Расход топлива, л/100 км (для Opel Vectra A) — город — трасса — смешан.	10.3 5.6 7.1
Расход масла, гр./1000 км	до 600
Масло в двигатель	0W-30 0W-40 5W-30 5W-40 5W-50 10W-40 10W-60 15W-40
Сколько масла в двигателе, л	4.5
Замена масла проводится, км	15000 (лучше 7500)
Рабочая температура двигателя, град.	—
Ресурс двигателя, тыс. км — по данным завода — на практике	— 300+
Тюнинг — потенциал — без потери ресурса	— —
Двигатель устанавливался	Opel Astra F Opel Calibra Opel Frontera Opel Kadett Opel Omega A/B Opel Vectra A Opel Ascona

Неисправности и ремонт двигателей Opel C20NE и X20SE

Производство этого мотора было начато в августе 1986 года, и первым автомобилем с ним был Opel Omega A. Блок цилиндров C20NE чугунный, его высота 216.3 мм. Внутри данного блока установлен коленвал с ходом 86 мм, диаметр цилиндров также составляет 86 мм, высота поршней 30.4 мм, длина шатунов 143 мм. Все вместе это обеспечило рабочий объем 2 литра.

Этот блок накрыт одновальной головкой, с 2-мя клапанами на цилиндр. Характеристики распредвала C20NE: фаза 274/275, подъем 6.67/6.67 мм. Диаметр впускных клапанов 41.8 мм, выпускных 36.5 мм, диаметр стержня 7 мм.

Система ГРМ здесь приводится в действие с помощью зубчатого ремня. Замена ремня ГРМ на C20NE требуется после каждых 60 тыс. км пробега. При его обрыве, мотор не гнет клапана. Регулировать клапана здесь не нужно — на моторе использованы гидрокомпенсаторы. Производительность стандартных форсунок 175 сс. Диаметр дроссельной заслонки 55 мм.

На базе C20NE выпускался 1.8-литровый C18NZ с моновпрыском, а также 16-клапанный C20XE.

Устанавливали подобный мотор до июля 1996 года, но уже с 1994 года его теснил X20SE. Этот двигатель отличался от C20NE модулем зажигания, датчиком детонации, поршнями под степень сжатия 10, клапаном EGR, чуть измененным распредвалом, крышкой клапанов и блоком управления Motronic M 1.5.4. Вследствие этих модификаций мощность осталась без изменений, но мотор стал соответствовать экологическим стандартам Евро-2.

В 1999 году этот двигатель перестали выпускать и вместо него начали ставить X22SE, Y22SE и Y22XE.

Проблемы и недостатки двигателей Опель C20NE и X20SE

Ровно как и 1.8-литровый собрат C18NZ, этот мотор простой, надежный, долго ездит и проблем не вызывает. Но нужно понимать, что двигатели C20NE и X20SE очень старые и никакого запаса прочности там не осталось. Вам нужно следить за состоянием системы охлаждения, вовремя мотор обслуживать, использовать не поддельное масло и бензин, в таком случае он еще у вас поездит.

Тюнинг двигателей Opel C20NE и X20SE

Любые доработки этого мотора финансово невыгодны для вас, если только у вас есть бесплатный C20XE, тогда можно перекинуть поршневую, головку и все навесное на свой C20NE. Также можно переделать C20NE в 20SEH, путем установки распредвала от 20SEH (274/274, подъем 6.67/6.67 мм), поршней и блока управления. Если к этому добавить тюнинговый впускной коллектор (вроде Lexmaul), форсунки от C20XE, выпускной коллектор без катализатора 4-2-1, прямой выхлоп и настроить мозг, то все поедет еще лучше. Портинг ГБЦ, а также тюнинговые распредвалы с фазой 280+ и подъемом около 12 позволят приблизиться вашему C20NE к C20XE, который стоит гораздо дешевле, чем вся эта возня.

РЕЙТИНГ ДВИГАТЕЛЯ: 4

<<�НАЗАД

wikimotors.ru
