Как адаптировать дроссельную заслонку? Полная инструкция

Чтобы автомобиль исправно работал и как можно дольше не появлялся на СТО, за исключением случаев технического обслуживания, необходимо внимательно к нему относиться. Одним из важных узлов железного коня является дроссельная заслонка (ДЗ). Этот механизм играет важную роль в работе дизельного или бензинового двигателя

Причем неважно, карбюраторная это силовая установка или инжекторная. ДЗ может быть как с механическим, так и электронным приводом

В последнем случае иногда возникает необходимость адаптировать дроссельную заслонку. Как это сделать? Попробуем разобраться, заодно подробнее рассмотрим виды этого узла. Также выясним, нужно ли это делать, и что может быть в противном случае.

Самостоятельная процедура очищения

Если заслонка с электронным приводом, то лучше снять отрицательную клемму аккумулятора. Далее все можно сделать по простой инструкции:

• демонтировать воздушный фильтр, для чего раскрутить хомут патрубка;
• отсоединить все разъемы дроссельного модуля и прочие патрубки;
• отодвинуть ресивер воздушного фильтра в сторону, чтобы не мешал, и приступать к чистке заслонки;
• по завершении собрать в обратной последовательности модуль заслонки, проверяя, все ли стоит на своем месте;
• после сборки запустить двигатель и проверить обороты холостого хода.

В некоторых случаях, перед тем как начинать адаптировать дроссельную заслонку на «Тойоте», «Ниссане» или «Шкоде», необходимо снять сам дроссель, что позволяет провести полную очистку заслонки. Для этого потребуется шестигранник на 5 мм, чтобы отвернуть 4 крепежных элемента

Снимать дроссель следует с большой осторожностью, так как есть риск повредить прокладку

Если после чистки ДЗ наблюдаются повышенные обороты на холостом ходу, значит, нужно провести адаптацию заслонки. О том, что это такое, далее в теме статьи.

Назначение дроссельной заслонки

Без такого агрегата, как дроссельная заслонка, не обходится ни один автомобиль в мире. Механизм представляет собой поперечный регулятор канала, который изменяет количество протекающей жидкости или газа. То есть, по своей сути заслонка является воздушным клапаном. Когда она закрыта, давление во впускной системе приравнивается к вакууму, а при открытом ее состоянии оно сравнивается с наружным атмосферным.

Нажатием педали акселератора регулируется степень открытия заслонки. Соответственно, от этого зависит, сколько поступит воздуха в цилиндры двигателя. Практически каждый современный автомобиль оснащается инжекторным мотором, где все важные обязанности берет на себя электронный блок управления (ЭБУ).

Как некоторые автолюбители знают, оптимальным соотношением бензина и воздуха является пропорция 1:14,7. Определяя положение дроссельной заслонки и количество воздуха с помощью датчиков, ЭБУ регулирует работу форсунок и топливного насоса. Это знание пригодится для решения вопроса о том, как адаптировать дроссельную заслонку.

Иными словами, компьютер дает команду, сколько топлива нужно подать в двигатель, чтобы соблюсти оптимальные пропорции.

Механическая дроссельная заслонка

В настоящее время заслонка с механическим приводом может встретиться лишь в бюджетной комплектации автомобиля. В таком механизме заслонка соединяется с педалью акселератора посредством металлического тросика, закреплена на валу и помещена в корпус, на котором также размещены датчики:

Все это выглядит как отдельный блок. К нему еще ведут различные патрубки, по одним подводится и отводится охлаждающая жидкость, а через другие вентилируется картер и улавливаются пары топлива.

Благодаря РХХ при закрытом положении заслонки поддерживается необходимое количество оборотов коленвала. Сам регулятор состоит из шагового электродвигателя и специального клапана. Вместе они производят регулировку количества воздуха, причем, независимо, в каком положении находится дроссельная заслонка. Обычно проблемы касательно того, как адаптировать дроссельную заслонку, в случае с механическим приводом не существует.

Положение дроссельной заслонки на холостых оборотах

Какие должны быть показания положения ДЗ на оборотах холостого хода?

Разные! Почему?

Этот параметр в большей степени относится к ярым фанатикам чистки дроссельной заслонки каждую неделю, а то и через день.

Существует два основных способа управлять оборотами холостого хода при помощи РХХ (регулятор холостого хода)

Именно управлять оборотами хх! А не поддерживать обороты хх! Это очень важно!. Так вот:

Так вот:

1. При помощи регулятора холостого хода, установленного в байпасном канале
2. При помощи регулятора холостого хода, управляющего непосредственно дроссельной заслонкой

И та, и другая система встречается на разных автомобилях. Даже Шевроле Лачетти использует разный способ регулировки холостого хода. На двигателях 1,4л и 1,6л используется второй метод, а на двигателях 1,8 используется первый метод.

Этот параметр в диагностике обзывается, как “Шаги РХХ” или “Положение ДЗ Шаг”. Это более подробно мы рассмотрим в одной из будущих статей, а сейчас кратко объясню в чём заключается принципиальная разница этих двух способов. Это необходимо для понимания диагностики положения дроссельной заслонки.

Как мы уже знаем, все процессы в двигателе начинаются с подачи воздуха. Подачей воздуха мы можем регулировать обороты двигателя в разных режимах. То же самое происходит и при регулировке оборотов холостого хода. Подавая определённую массу воздуха, мы регулируем обороты хх в нужных пределах.

Примечание! Регулятор холостого хода осуществляет грубую регулировку оборотов хх (порядка +/- 50 об/м. После этого более точно обороты хх регулируются посредством изменения УОЗ

Но это тема другой статьи и сейчас это не столь важно

Так вот, в первом случае заслонка полностью закрывается, а необходимый для холостого хода воздух, подаётся в обход дроссельной заслонки по специальному каналу. В этом канале находится специальный клапан-регулятор, который регулирует массу воздуха, проходящую через этот канал.

А во втором случае подача воздуха осуществляется через саму дроссельную заслонку. Заслонка приоткрывается/прикрывается при помощи электродвигателя и через неё проходит необходимая масса воздуха для работы двигателя на холостом ходу.

То есть, очевидно, что в первом случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равны нулю! Так как воздух идёт не через дроссельную заслонку, а через специальный канал РХХ.

А во втором случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равняться нескольким процентам (градусам). Равняться нулю показания не могут, так как если заслонка закроется полностью, тогда двигатель заглохнет.

Вот у нас уже получился первый вывод. Вот его суть.

Чтобы правильно диагностировать положение дроссельной заслонки, первым делом необходимо определить, как осуществляется регулировка оборотов холостого хода на этом конкретном автомобиле. Если по первому способу – тогда положение ДЗ на холостом ходу должно быть равно 0%! А если по второму способу – тогда несколько процентов!

Примечание: Во всех сферах нашей жизни встречаются исключения. Тут тоже. Например, Лачетти 1.8 ЛДА с блоком управления MR-140 хоть и имеет отдельный регулятор холостого хода, но положение дроссельной заслонки на холостом ходу составляет 10-12%

В первом случае всё просто и понятно. Если значения отличны от нуля, значит либо дроссельная заслонка не может плотно закрыться из-за грязи или ещё чего-то, либо датчик положения дроссельной заслонки показывает не правду, что означает его износ и поломку.

А вот во втором случае не всё так однозначно.

Бытует мнение, что если открытие ДЗ составляет более 5%, тогда необходима обязательная чистка этой самой заслонки. Это так, но со множеством нюансов.

И самые главные из них – это те, о которых мы уже говорили выше:

• регулятор холостого хода не поддерживает холостой ход, а регулирует его
• нагрузка на двигатель высчитывается по расходу воздуха (давлению в коллекторе). Чем больше масса потребляемого воздуха – тем больше нагрузка. И наоборот, чем больше нагрузка на двигатель, тем больше ему необходимо воздуха.

Признаки засорения заслонки

При засорении дроссельной заслонки двигатель начинает работать в нестабильном режиме. Характерными признаками проявления неисправности в этом случае являются:

• повышенные обороты холостого хода;
• запоздалая реакция двигателя на нажатие педали акселератора;
• во время движения автомобиля наблюдаются рывки, а иногда транспортное средство самостоятельно, без участия водителя меняет скорость;
• резкое отпускание педали газа приводит к остановке силовой установки.

В некоторых случаях на приборной панели загорается индикатор CHECK. Иногда смолистые отложения оседают на валике дроссельной заслонки, что приводит к ее заеданию. Тогда педаль газа нажимается с заметным усилием.

Прежде чем переходить к решению задачи, как адаптировать дроссельную заслонку на «Шкоде» или любом другом автомобиле, необходимо убедиться в точности постановки диагноза путем проведения визуального осмотра механизма. Для этого требуется снять все, что можно, дабы открыть доступ к модулю. Следует проявить внимательность, чтобы случайно не отсоединить патрубки системы охлаждения.

2 Когда выполняется адаптация заслонки?

Необходимость в подобной операции, предполагающей приведение к стандартному показателю высоких оборотов холостого хода, возникает не только после промывки дроссельного узла, но и в других случаях, в частности, в следующих:

• после полного разряжения аккумуляторной батареи транспортного средства;
• после замены либо снятия педали акселератора;
• после замены или переподключении электронного блока управления ТС.

Несомненными признаками, сигнализирующими о том, что требуется незамедлительно обучить заслонку, являются далее указанные явления:

• свист при перегазовке;
• неадекватное поведение мотора на холостом ходу;
• нехватка мощности на холостом ходу либо провалы.

3. Дроссельная заслонка, трос привода дроссельной заслонки (бензиновые двигатели)

Дроссельная заслонка

Снятие и установка

Внимание:

Не очищать корпус дроссельной заслонки. В отверстие и на дроссельную заслонку нанесено, в процессе производства, специальное покрытие, которое при очистке может быть удалено.

1. Снять элементы в порядке, показанном на рисунке ниже.

Примечание:

• Для отсоединения троса привода дроссельной заслонки от кронштейна (5), повернуть трос, как показано на рисунке ниже.
• Уплотнительное кольцо (9) заменить новым.
• Болты крепления (7) дроссельной заслонки сначала затянуть с усилием от руки, а затем моментом 7 Н·м в последовательности, показанной на рисунке ниже.

1. Хомут крепления выпускного воздуховода.
2. Хомут крепления выпускного воздуховода.
3. Выпускной воздуховод корпуса воздушного фильтра.
4. Трос привода дроссельной заслонки.
5. Кронштейн троса привода дроссельной заслонки.
6. Датчик положения дроссельной заслонки.
7. Болты крепления дроссельной заслонки.
8. Дроссельная заслонка.
9. Уплотнительное кольцо.

Отсоединение троса привода дроссельной заслонки от кронштейна

*7 Н·м*

Последовательность затяжки болтов крепления дроссельной заслонки

2. Установка производится в порядке обратном снятию.

Трос привода дроссельной заслонки

Снятие и установка

1. Снять элементы в порядке, показанном на рисунке ниже.

Электромагнитная дроссельная заслонка

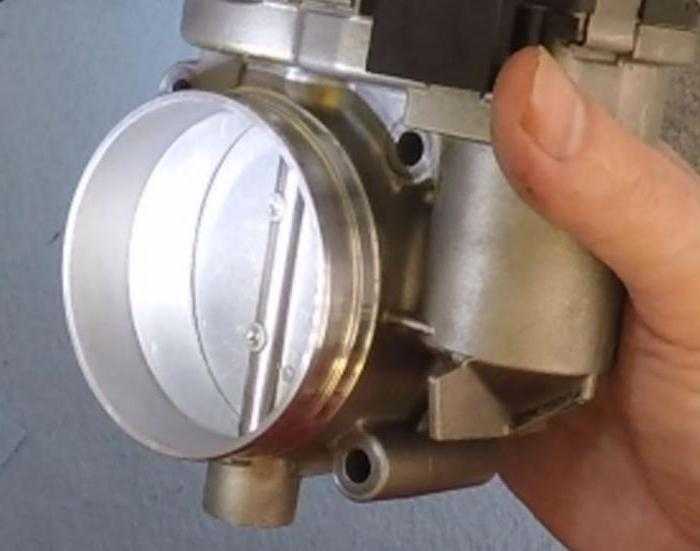

Электронный аналог в отличие от механического агрегата позволяет достигать оптимального значения крутящего момента при любом режиме работы двигателя. Уровень потребляемого топлива снижается, а езда на таком автомобиле комфортна и безопасна. Главными отличительными особенностями (а в данном случае и преимуществами) являются следующие:

• холостой ход регулируется перемещением дроссельной заслонки;
• отсутствует механическое соединение между педалью и заслонкой.

За счет того, что нет механической связи, крутящим моментом можно управлять электроникой вместо педали газа. Сам модуль заслонки состоит из следующих элементов:

• корпуса;
• самой заслонки;
• электропривода;
• возвратно-пружинного механизма;
• датчиков положения заслонки.

Установка в модуль не одного, а двух датчиков положения заслонки позволит повысить надежность. Для этого могут быть использованы магниторезистивные устройства или потенциометры, имеющие скользящие контакты. Как раз из-за поломки этих элементов необходимо решать, как адаптировать дроссельную заслонку на многих автомобилях.

При возникновении неисправности электропривода, за счет возвратно пружинного механизма заслонка приводится в аварийное положение. При этом сам модуль подлежит замене, что производится лишь в сборе.

Простейший способ проведения адаптации

Теперь вопрос, нужно ли адаптировать дроссельную заслонку после чистки, уже точно не должен возникнуть, если все еще оставались сомнения. Проще всего операцию провести простым сбросом аккумуляторной клеммы. Только для начала стоит хорошо прогреть двигатель до рабочей температуры, для чего совершить небольшую поездку. Затем, заглушив мотор, отсоединить минусовую клемму батареи и ждать. В зависимости от марки автомобиля время ожидания может составлять 10-30 секунд или 15-20 минут.

За этот промежуток все параметры ЭБУ должны вернутся к исходным (заводским) установкам. Далее остается подсоединить клемму и завести двигатель – обороты должны нормализоваться.

Чистка ДЗ

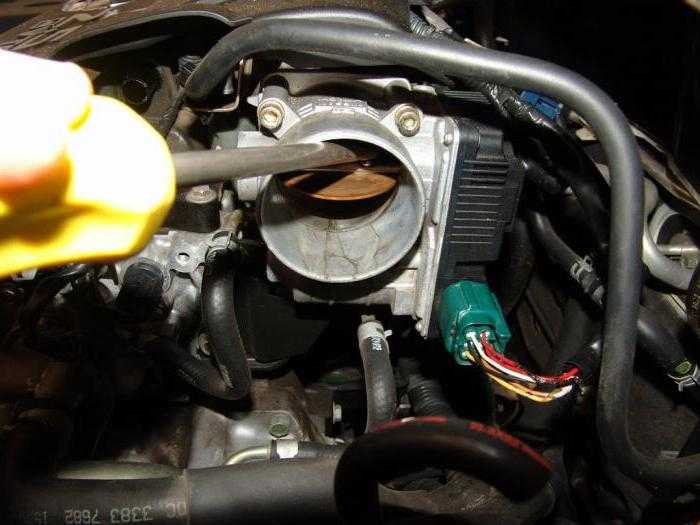

Если причиной нестабильной работы двигателя является грязная заслонка, стоит переходить к ее чистке. Для этого можно обратится в надежное СТО. Среди большого количества мастерских можно найти ту, которая специализируется на конкретных марках (Audi, Volkswagen, Toyota, Mercedes и прочие). Однако владелец может проделать всю работу самостоятельно, поскольку большого опыта и навыков в этом деле не требуется.

На станциях техобслуживания стоимость процедуры может зависеть от ряда факторов:

• сложность работ – у некоторых автомобилей для доступа к ДЗ потребуется демонтаж многих деталей;
• уровень обслуживания СТО – как правило, чем крупнее организация, тем дороже;
• месторасположение – в крупных мегаполисах можно оставить больше денег, чем в периферии.

Очистка ДЗ представляет собой несложную процедуру, после которой обычно нужно задумываться над тем, как адаптировать дроссельную заслонку на «Ниссане» либо любом другом авто.

Любой владелец автомобиля может выполнить данную процедуру самостоятельно. Здесь не требуется особых знаний и умений. Все, что нужно, чтобы добраться до заслонки – это инструменты и ветошь (лучше мягкая). Также не обойтись без специального средства – в основном используется очиститель для карбюратора «Карбклинер» (CARB Cleaner).
