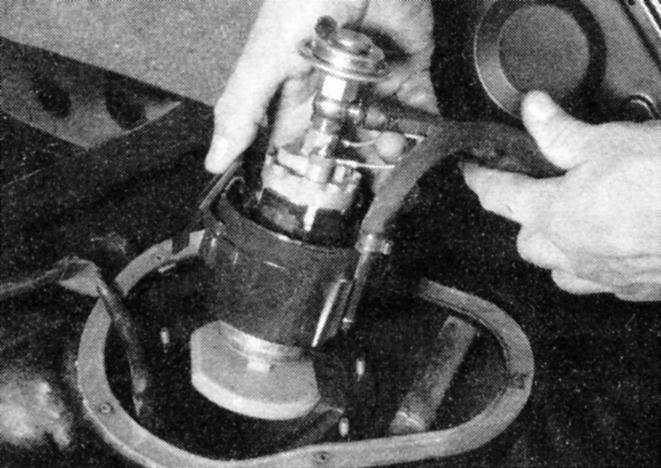

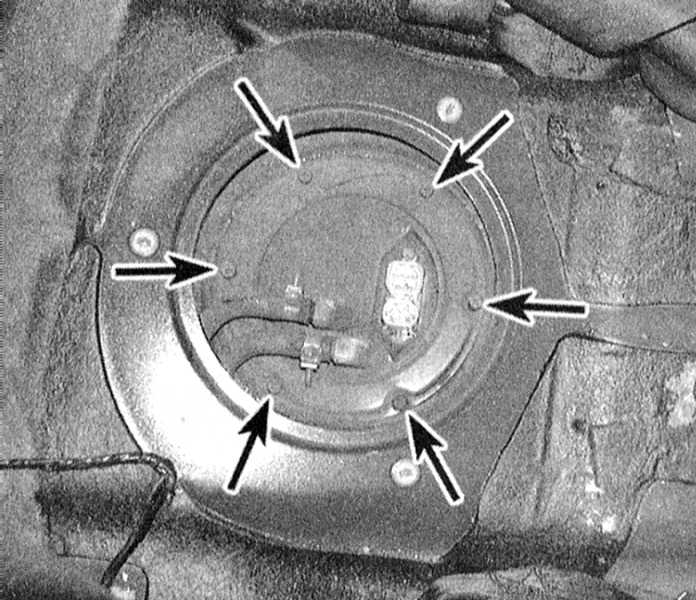

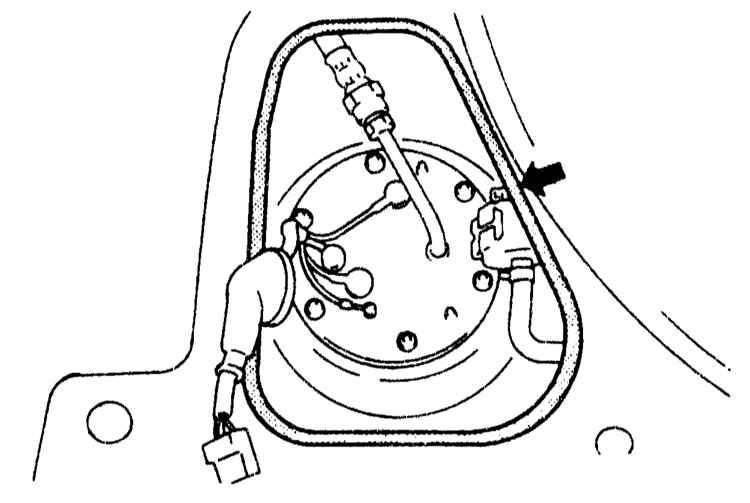

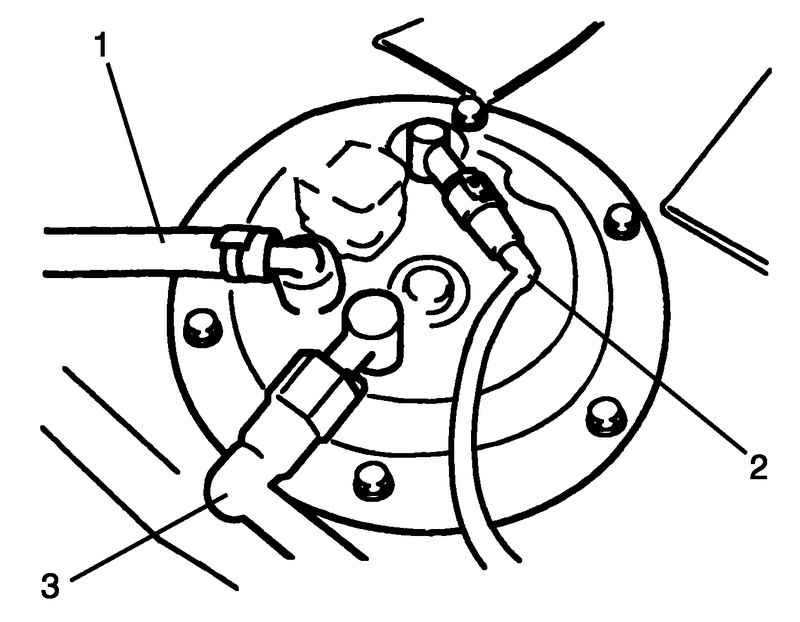

Снятие и установка топливного насоса

Недостатки использования одной форсунки

Отсутствие на сегодняшний день серийного производства моновпрыска связано с рядом недостатков, не позволившим выйти ему победителем в конкурентной борьбе. Основными из минусов рассматриваемой системы являются:

высокая стоимость комплектующих, особенно на фоне карбюраторной системы питания;
низкая ремонтопригодность, связанная как с конструктивными особенностями узлов, так и с малым количеством специалистов, способных выполнить ремонт моновпрыска;
сильно плавают обороты при любых отклонениях в качестве топлива;
невозможность завести автомобиль при разряженном аккумуляторе, так как система моновпрыска управляется электронным контроллером;
диагностика, ремонт и настройка моновпрыска очень сильно затруднены в гаражных условиях, так как требуют специального оборудования.

Если автомобиль не заводится то при карбюраторной системе питания автовладелец проверит не переливает ли топливо и может запустить мотор. В случае с моновпрыском о том, как отрегулировать топливоподачу знают только единицы, поэтому проверить работоспособность системы для большинства становится непостижимой задачей. Усложнение электросхемы сделало невозможным прозвонку ее мультиметром, теперь выявить неисправность можно только подключением диагностического сканера.

Устройство моновпрыска: особенности

Как уже было сказано, моноинжектор уже не является карбюратором, при этом сильно отличается от современного инжектора с распределенным впрыском. Особенностью данного решения является то, что в его основе лежит всего одна инжекторная форсунка, которая осуществляет впрыск топлива. Если сравнивать моновпрыск с карбюраторами, преимущества очевидны, так как моноинжектор обеспечивал простоту запуска двигателя, снижался расход топлива, отпадала необходимость гибкой настройки, чего нельзя сказать о карбюраторной дозирующей системе. Водители с моновпрыском отмечали лучшую отдачу от мотора при одновременной экономии топлива.

Указанная форсунка установлена над дроссельной заслонкой, а распыляемое топливо попадает прямо в отверстие, которое присутствует между корпусом и заслонкой. Параллельно впрыск горючего через форсунку дополнительно синхронизируется с зажиганием (импульс зажигания). В устройстве также использованы различные датчики, которые помогают оптимизировать впрыск применительно к разным режимам работы ДВС для получения необходимого состава топливно-воздушной смеси. Распределение горючего по цилиндрам мотора происходит во впуске.

Стоит добавить, что определенные преимущества моновпрыска позволяли решению выгодно отличаться от карбюратора на начальном этапе, при этом дальнейшее развитие инжекторных систем питания двигателя привело к быстрому отказу от моноинжекторного впрыска и его замене на распределенный впрыск. Это одна из главных причин, по которым моноинжектор встречается реже, так как в свое время система просто не успела получить действительно широкого и массового распространения. Значительным минусом решения также справедливо считается низкая ремонтопригодность и дороговизна отдельных запчастей. Еще система моновпрыска не обеспечивала должного соответствия постоянно изменяющимся экологическим стандартам, в результате чего была вскоре заменена на более совершенные решения.

Снятие и установка головки блока цилиндров Opel Kadett E

Снятие

Порядок выполнения

1. Снимите провод массы с аккумулятора.
2. Слейте охлаждающую жидкость.
3. Снимите воздушный кондиционер.
4. Отсоедините вентиляционный шланг и снимите крышку головки блока цилиндров. Отсоедините вентиляционный шланг от корпуса распределительного вала.
5. Снимите вакуумный насос.
6. Отсоедините от головки блока цилиндров верхний шланг радиатора, шланг отопителя и шланг охлаждающей жидкости.
7. Отсоедините провод от температурного датчика термостата.
8. Отсоедините топливные трубки от топливных форсунок и от топливного насоса. Отсоедините трубку возврата топлива.
9. Отсоедините провод от электрической шины свечей накаливания.
10. Снимите приводной ремень генератора и ремень насоса системы гидравлического усилителя рулевого управления.
11. Снимите кожухи зубчатого ремня и нижнюю крышку сцепления и маховика. Установите поршень первого цилиндра в ВМТ и снимите газораспределительный ремень со шкива распределительного вала. Заблокируйте распределительный вал.
12. Отсоедините приемную выхлопную трубу от выпускного коллектора и от кронштейна. Снимите трубу.
13. Ослабьте все болты головки блока цилиндров на четверть оборота в спиральной последовательности. В той же последовательности ослабьте все болты еще на половину оборота. Вывинтите болты полностью. При установке необходимо использовать новые болты.
14. Снимите кожух термостата.
15. Снимите корпус распределительного вала и распределительный вал.

16. Снимите толкатели клапанов (рисунок слева) и упорные подкладки (стрелка на рисунке справа).
	17. Снимите гидравлические толкатели. Сложите гидравлические толкатели в емкость, наполненную моторным маслом.
18. Снимите головку блока цилиндров вместе с коллекторами.
19. Тщательно очистите и осмотрите сопрягаемые поверхности головки и блока цилиндров.

Установка

Порядок выполнения

	1. Установите новую прокладку головки блока цилиндров. Толщина прокладки определяется по высоте выступания поршня. В зависимости от толщины, прокладки имеют специальную маркировку – прорези.
	2. Надпись OBEN/ TOP на поверхности прокладки должна быть обращена вверх.
3. Установите головку на блок цилиндров.
4. Установите гидравлические толкатели, упорные подкладки и толкатели.
5. Нанесите герметик (GM 1503166) на сопрягаемые поверхности корпуса распределительного вала и головки блока цилиндров и установите корпус на головку.
	6. Вставьте новые болты головки блока цилиндров и затяните их в спиральной последовательности до момента затягивания первой ступени.
7. Затяните болты в той же последовательности в соответствии со ступенями 2, 3 и 4 (см. подраздел 4.4.1).
	8. Установите оставшиеся детали. Запустите и прогрейте двигатель до нормальной рабочей температуры, выключите его и затяните болты головки на угол указанный в ступени 5.
9. Приблизительно через 1000 км затяните болты головки на угол ступени 6.

Видео про «Снятие и установка головки блока цилиндров» для Opel Kadett E

ремонт, подварка, шлифовка и замена прокладки головки опель кадет C16NZ

замена прокладки ГБЦ, шлифовка головки и блока опель вектра А, C16NZ

Замена ГБЦ с20ne Часть № 1 Демонтаж. Видеомануал)

Советы по настройке

Настройка моновпрыска наиболее часто требуется когда плавают обороты мотора. Наблюдаться это может как на холостом ходу так и во время движения. Наиболее сильно заметно сбои в работе двигателя при переключении передач. Все эти симптомы говорят, что регулировка моновпрыска потребуется в ближайшее время.

Описание последовательности действий:

Мультиметром проверить сопротивление датчика температуры всасываемого воздуха и сверить с табличными значениями;

По завершению регулировки требуется завести автомобиль. Пробная поездка должна показать отсутствие плавающих оборотов. В противном случае необходимо дополнительно проверить сопутствующие системы.

Поддержание моновпрыска в исправном состоянии возможно только при качественной диагностике

Необходимо обращать внимание на любые изменения в поведении автомобиля. Чем раньше будет замечена неисправность, тем дешевле обойдется ее устранение

Необходимо регулярно уделять внимание впрыску.

Источник

Неисправности системы впрыска

К основным неисправностям наиболее часто встречаемым на автомобилях с моновпрыском относя:

проблемы с форсункой, ее засорение или износ;
неправильная работа электроники.

Причинами, вызывающими неисправность, могут быть:

естественный износ элементов топливной системы;
заводской дефект, который может проявится как сразу, так и через определенный промежуток времени;
неблагоприятные условия эксплуатации, например, заправка некачественным бензином, в лучшем случае вызовет засорение форсунки;
сбоящий регулятор;
спортивный стиль вождения, вызывающий критические нагрузки на двигатель и впрыск в частности.

Многие автовладельцы при отсутствии возможности воспользоваться персональным компьютером, действуют по принципу «проверю внешним осмотром». Производить любые манипуляции с моновпрыском можно только при уверенности в работоспособности всех остальных систем авто. Некоторые поломки, например, если датчики имеют окислившиеся контакты, можно определить при визуальном осмотре. Окисления и загрязнения чистим без чрезмерных усилий.

Как отрегулировать моник Опель Астра Ф?

Двигатель бензин, 1.4, Опель, 1993, как отрегулировать моновпрыск? Обороты повышенные. Датчик холостого хода новый менял рабочий. Датчик дроссельной заслонки рабочий. Обороты повышенные и топливо жрет больше чем нужно. Топливо в масло не идёт, уровень не меняется, щуп не пахнет. Лямбду проверяли, рабочий вроде. В чем дело?

Вот в таком случае надо в руки деталь взять, чтоб увидеть, что и как.

Если вы обо всех проделанных работах написали, тогда остаётся думать на неисправный ДТОЖ (допустим он подаёт сигнал о низкой температуре двигателя и потому обороты постоянно прогревочные (повышенные). Собственно, из-за этого и повышенный расход топлива (смесь подаётся обогащённая).

Пример: Пусть ДТОЖ имеет сопротивление

200 Ом, что соотв

90гр. А теперь представь, что за счет окисления/отваливания переходных контактов, переламывания жилок сопротивление проводки стало

100 Ом. Итого суммарное сопротивление измеряемое мозгами 300 Ом, что соотв

70гр. В результате двигатель прогрет, а мозги считают его не догретым и работают по программе прогрева с обогащением.

По датчику кислорода (лябда-зонд) надо быть более уверенным. Потому что при неисправном, может быть расход топлива повышен.

И ещё, про повышенные обороты: случаем тросик «газа» не перетянут?

Вы пишете об одном проводе, а на лямбда-зонд должно приходить 2 провода.

Двухточечный измеряет уровень кислорода в выхлопе двигателя и атмосфере при помощи электродов, на которых в зависимости от уровня кислорода меняется разность потенциалов. Сигнал снимается блоком управления двигателя, после чего автоматически корректируется подача топлива в цилиндры форсунками.

На других моделях двигателей бывают и другие кислородные датчики (там и проводов подходит больше): Широкополосный состоит их закачивающего и двухточечного элемента. На его электродах поддерживается постоянное напряжение 450 мВ корректировкой силы тока закачивания. Уменьшение содержания кислорода в выхлопе приводит к повышению напряжения на электродах. Блок управления после получения сигнала создает необходимый ток на закачивающем элементе для закачки или откачки воздуха, чтобы привести к нормативному напряжению. Так, при чрезмерно обогащенной топливно-воздушной смеси БУ посылает команду закачать дополнительную порцию воздуха, а при обедненной смеси воздействует на систему впрыска.

Источник

Особенности принципа действия моновпрыска

Бензин подается в камеру сгорания между корпусом мотора и дроссельной заслонкой. Для обеспечения хороших эксплуатационных характеристик зажигание и моновпрыск работают слаженно. Это стало возможным благодаря управлению всеми процессами с единого контроллера.

На режим работы топливной системы влияют такие факторы:

частота вращения коленчатого вала;
соотношение компонентов бензовоздушной смеси;
положение дросселя;
давление бензина в топливной магистрали.

Управление моновпрыском имеет множество отрицательных обратных связей, идущих от датчиков. Вся информация, получаемая ЭБУ, служит для уменьшения выбросов вредных веществ и улучшения динамических показателей автомобиля. На технически исправной машине с моновпрыском выхлоп полностью соответствует современным требованиям экологичности.
