Переключатели управления осветительными и сигнальными приборами Opel Frontera
Общие сведенияГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
Переключатель имеет три положения:
(1) = Выкл
(2) = Парковочный свет
(3) = Ближний/дальний свет
В положениях переключателя (2) и (3) включаются также задние габаритные огни и фонари подсветки номерного знака

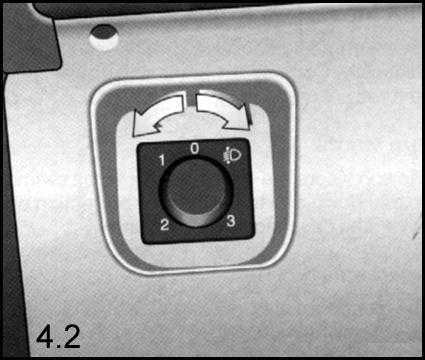

РЕГУЛИРОВКА НАПРАВЛЕНИЯ ЛУЧЕЙ ГОЛОВНЫХ ФАР
Регулировка производится при помощи специального переключателя.
УПРАВЛЕНИЕ ПЕРЕДНИМИ ПРОТИВОТУМАННЫМИ ФАРАМИ
Общие сведения
1. Нажмите на кнопку (5) в панели главного переключателя — внутри нее должен загореться индикатор зеленого цвета.
Передние противотуманные фары загораются при включении парковочных огней.
2. Для отключения противотуманных фар повторно нажмите на кнопку (5).
УПРАВЛЕНИЕ ЗАДНИМИ ПРОТИВОТУМАННЫМИ ФАРАМИ
Общие сведения
1. Нажмите на кнопку (4) в панели главного переключателя — внутри нее должен загореться индикатор желтого цвета.
Задние противотуманные фары загораются при включении головных или передних противотуманных фар.
2. Для отключения противотуманных фар повторно нажмите на кнопку (4).
ПЕРЕКЛЮЧЕНИЕ СВЕТА ГОЛОВНЫХ ФАР (БЛИЖНИЙ/ ДАЛЬНИЙ)
Общие сведения
1. Для переключения света головных фар потяните на себя рычаг левого стержневого переключателя рулевой колонки.
2. После щелчка отпустите рычаг переключателя.
3. Оттягивание переключателя на себя до первого упора (без щелчка) позволяет производить мигание головными фарами (см. следующий подраздел).
МИГАНИЕ ГОЛОВНЫМИ ФАРАМИ
Общие сведения
1. Для включения режима мигания головными фарами слегка потяните рычаг левого стержневого переключателя рулевой колонки на себя.
УПРАВЛЕНИЕ УКАЗАТЕЛЯМИ ПОВОРОТОВ
Общие сведения
1. Для включения указателей поворотов необходимо перевести рычаг левого подрулевого переключателя из среднего (в вертикальной плоскости) положения вверх (правый поворот) или вниз (левый поворот).
2. При выворачивании рулевого колеса назад после завершения поворота произойдет автоматический возврат переключателя в среднее положение. Помните, что срабатывание возвратного устройства не происходит при совершении плавных поворотов с большим радиусом — в этом случае необходимо потянуть рычаг соответственно вверх или вниз лишь до первого упора, тогда возврат его в исходное положение произойдет после отпускания.
ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ
Кнопочный выключатель аварийной сигнализации расположен на панели приборов под часами, справа от приборного щитка.
СИГНАЛЬНЫЕ ОГНИ ДВИЖЕНИЯ ЗАДНИМ ХОДОМУПРАВЛЕНИЕ СВЕТИЛЬНИКОМ ДЛЯ ЧТЕНИЯ
Включение светильника и регулировка яркости его свечения производятся путем вращения кольцевых рукояток потенциометров, вмонтированных непосредственно в линзу плафона.
УПРАВЛЕНИЕ ОСВЕЩЕНИЕМ САЛОНА
Общие сведения
1. Для включения освещения при закрытых дверях потяните на себя рукоятку (6) главного переключателя осветительных приборов.

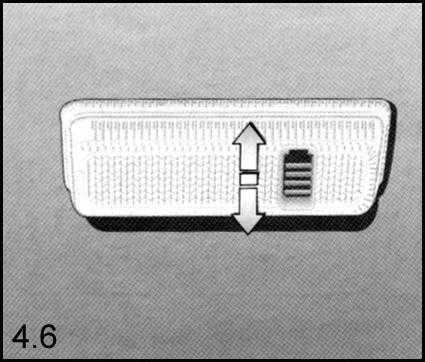

Общие сведения
1. Для включения светильника в постоянном режиме сдвиньте ползунковый переключатель вперед.
2. Для включения светильника при открывании дверей ползунок переключателя следует сдвинуть назад.
3. Установка переключателя в среднее положение отключает светильник.
ОСВЕЩЕНИЕ БАГАЖНОГО ОТДЕЛЕНИЯ
Общие сведения
1. Для включения светильника в постоянном режиме сдвиньте ползунковый переключатель вперед.
2. Для включения светильника при открывании двери задка ползунок переключателя следует сдвинуть назад.
3. Установка переключателя в среднее положение отключает светильник.
ПОДСВЕТКА ПАНЕЛИ ПРИБОРОВПОДСВЕТКА ПРИКУРИВАТЕЛЯ И ПЕПЕЛЬНИЦЫВКЛЮЧЕНИЕ ЗВУКОВОГО СИГНАЛА
Активация клаксона производится путем нажимания на любой из двух вмонтированных в поперечную спицу рулевого колеса кнопочных выключателей.
14.4. Переключатели управления осветительными и сигнальными приборами
Переключатель имеет три положения:
(1) = Выкл
(2) = Парковочный свет
(3) = Ближний/дальний свет
В положениях переключателя (2) и (3) включаются также задние габаритные
огни и фонари подсветки номерного знака
РЕГУЛИРОВКА НАПРАВЛЕНИЯ ЛУЧЕЙ ГОЛОВНЫХ ФАР
Регулировка производится при помощи специального
переключателя.
УПРАВЛЕНИЕ ПЕРЕДНИМИ ПРОТИВОТУМАННЫМИ ФАРАМИ
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Нажмите на кнопку (5) в панели главного
переключателя — внутри нее должен загореться индикатор зеленого цвета.
Передние противотуманные фары загораются при включении парковочных
огней.
2. Для отключения противотуманных
фар повторно нажмите на кнопку (5).
УПРАВЛЕНИЕ ЗАДНИМИ ПРОТИВОТУМАННЫМИ ФАРАМИ
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Нажмите на кнопку (4) в панели главного
переключателя — внутри нее должен загореться индикатор желтого цвета.
Задние противотуманные фары загораются при включении головных или
передних противотуманных фар.
2. Для отключения противотуманных
фар повторно нажмите на кнопку (4).
ПЕРЕКЛЮЧЕНИЕ СВЕТА ГОЛОВНЫХ ФАР (БЛИЖНИЙ/ ДАЛЬНИЙ)
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для переключения света головных фар потяните
на себя рычаг левого стержневого переключателя рулевой колонки.
2. После щелчка отпустите рычаг
переключателя.
3. Оттягивание переключателя на
себя до первого упора (без щелчка) позволяет производить мигание головными
фарами (см. следующий подраздел).
МИГАНИЕ ГОЛОВНЫМИ ФАРАМИ
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для включения режима мигания головными фарами
слегка потяните рычаг левого стержневого переключателя рулевой колонки
на себя.
УПРАВЛЕНИЕ УКАЗАТЕЛЯМИ ПОВОРОТОВ
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для включения указателей поворотов необходимо
перевести рычаг левого подрулевого переключателя из среднего (в вертикальной
плоскости) положения вверх (правый поворот) или вниз (левый поворот).
2. При выворачивании рулевого колеса
назад после завершения поворота произойдет автоматический возврат
переключателя в среднее положение. Помните, что срабатывание возвратного
устройства не происходит при совершении плавных поворотов с большим
радиусом — в этом случае необходимо потянуть рычаг соответственно
вверх или вниз лишь до первого упора, тогда возврат его в исходное
положение произойдет после отпускания.
ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ
Кнопочный выключатель аварийной сигнализации
расположен на панели приборов под часами, справа от приборного щитка.
Ездовые огни (для движения днем)СИГНАЛЬНЫЕ ОГНИ ДВИЖЕНИЯ ЗАДНИМ ХОДОМ Внутренние осветительные приборыУПРАВЛЕНИЕ СВЕТИЛЬНИКОМ ДЛЯ ЧТЕНИЯ
Включение светильника и регулировка
яркости его свечения производятся путем вращения кольцевых рукояток
потенциометров, вмонтированных непосредственно в линзу плафона.
УПРАВЛЕНИЕ ОСВЕЩЕНИЕМ САЛОНАПередний светильник
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для включения освещения при закрытых дверях
потяните на себя рукоятку (6) главного переключателя осветительных
приборов.
Задний светильник
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для включения светильника в постоянном
режиме сдвиньте ползунковый переключатель вперед.
2. Для включения светильника при
открывании дверей ползунок переключателя следует сдвинуть назад.
3. Установка переключателя в среднее
положение отключает светильник.
ОСВЕЩЕНИЕ БАГАЖНОГО ОТДЕЛЕНИЯ
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для включения светильника в постоянном режиме
сдвиньте ползунковый переключатель вперед.
2. Для включения светильника при открывании
двери задка ползунок переключателя следует сдвинуть назад.
3. Установка переключателя в среднее положение
отключает светильник.
ПОДСВЕТКА ПАНЕЛИ ПРИБОРОВ ПОДСВЕТКА ПРИКУРИВАТЕЛЯ И ПЕПЕЛЬНИЦЫ ВКЛЮЧЕНИЕ ЗВУКОВОГО СИГНАЛА
Активация клаксона производится путем нажимания
на любой из двух вмонтированных в поперечную спицу рулевого колеса кнопочных
выключателей.
Переключатели управления осветительными и сигнальными приборами
Переключатель имеет три положения:
(1) = Выкл
(2) = Парковочный свет
(3) = Ближний/дальний свет
В положениях переключателя (2) и (3) включаются также задние габаритные
огни и фонари подсветки номерного знака
РЕГУЛИРОВКА НАПРАВЛЕНИЯ ЛУЧЕЙ ГОЛОВНЫХ ФАР
Регулировка производится при помощи специального
переключателя.
УПРАВЛЕНИЕ ПЕРЕДНИМИ ПРОТИВОТУМАННЫМИ ФАРАМИ
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Нажмите на кнопку (5) в панели главного
переключателя — внутри нее должен загореться индикатор зеленого цвета.
Передние противотуманные фары загораются при включении парковочных
огней.
2. Для отключения противотуманных
фар повторно нажмите на кнопку (5).
УПРАВЛЕНИЕ ЗАДНИМИ ПРОТИВОТУМАННЫМИ ФАРАМИ
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Нажмите на кнопку (4) в панели главного
переключателя — внутри нее должен загореться индикатор желтого цвета.
Задние противотуманные фары загораются при включении головных или
передних противотуманных фар.
2. Для отключения противотуманных
фар повторно нажмите на кнопку (4).
ПЕРЕКЛЮЧЕНИЕ СВЕТА ГОЛОВНЫХ ФАР (БЛИЖНИЙ/ ДАЛЬНИЙ)
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для переключения света головных фар потяните
на себя рычаг левого стержневого переключателя рулевой колонки.
2. После щелчка отпустите рычаг
переключателя.
3. Оттягивание переключателя на
себя до первого упора (без щелчка) позволяет производить мигание головными
фарами (см. следующий подраздел).
МИГАНИЕ ГОЛОВНЫМИ ФАРАМИ
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для включения режима мигания головными фарами
слегка потяните рычаг левого стержневого переключателя рулевой колонки
на себя.
УПРАВЛЕНИЕ УКАЗАТЕЛЯМИ ПОВОРОТОВ
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для включения указателей поворотов необходимо
перевести рычаг левого подрулевого переключателя из среднего (в вертикальной
плоскости) положения вверх (правый поворот) или вниз (левый поворот).
2. При выворачивании рулевого колеса
назад после завершения поворота произойдет автоматический возврат
переключателя в среднее положение. Помните, что срабатывание возвратного
устройства не происходит при совершении плавных поворотов с большим
радиусом — в этом случае необходимо потянуть рычаг соответственно
вверх или вниз лишь до первого упора, тогда возврат его в исходное
положение произойдет после отпускания.
ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ
Кнопочный выключатель аварийной сигнализации
расположен на панели приборов под часами, справа от приборного щитка.
Ездовые огни (для движения днем)СИГНАЛЬНЫЕ ОГНИ ДВИЖЕНИЯ ЗАДНИМ ХОДОМ Внутренние осветительные приборыУПРАВЛЕНИЕ СВЕТИЛЬНИКОМ ДЛЯ ЧТЕНИЯ
Включение светильника и регулировка
яркости его свечения производятся путем вращения кольцевых рукояток
потенциометров, вмонтированных непосредственно в линзу плафона.
УПРАВЛЕНИЕ ОСВЕЩЕНИЕМ САЛОНАПередний светильник
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для включения освещения при закрытых дверях
потяните на себя рукоятку (6) главного переключателя осветительных
приборов.
Задний светильник
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для включения светильника в постоянном
режиме сдвиньте ползунковый переключатель вперед.
2. Для включения светильника при
открывании дверей ползунок переключателя следует сдвинуть назад.
3. Установка переключателя в среднее
положение отключает светильник.
ОСВЕЩЕНИЕ БАГАЖНОГО ОТДЕЛЕНИЯ
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для включения светильника в постоянном режиме
сдвиньте ползунковый переключатель вперед.
2. Для включения светильника при открывании
двери задка ползунок переключателя следует сдвинуть назад.
3. Установка переключателя в среднее положение
отключает светильник.
ПОДСВЕТКА ПАНЕЛИ ПРИБОРОВ ПОДСВЕТКА ПРИКУРИВАТЕЛЯ И ПЕПЕЛЬНИЦЫ ВКЛЮЧЕНИЕ ЗВУКОВОГО СИГНАЛА
Активация клаксона производится путем нажимания
на любой из двух вмонтированных в поперечную спицу рулевого колеса кнопочных
выключателей.
