10.10. Антиблокировочная система (ABS)

Датчики передних колес располагаются в поворотных
кулаках, как показано. Они контролируют число оборотов колес автомобиля
через зубчатые венцы, установленные на передних приводах.

Датчики задних колес крепятся к балке заднего
моста, как показано.

ЗАМЕНА ЭЛЕМЕНТОВ ABSЗАМЕНА ДАТЧИКОВ УГЛОВОЙ СКОРОСТИ ПЕРЕДНИХ КОЛЕССнятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините кабель массы от аккумуляторной
батареи.
2. Поднимите и установите переднюю часть автомобиля
на подставки.
3. Снимите колесо, обеспечив возможность доступа
к кабелю датчика.

4. Выньте штекерное соединение в колесном кожухе
из держателя и расстыкуйте его с помощью отвертки.

5. Если имеется несколько штекерных соединений,
выясните, какое из них относится к датчику ABS.

6. Отсоедините кабель от крепления.

Выверните торцевым ключом болт крепления
датчика и осторожно отверткой отделите его.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Болт крепления затяните моментом 9 Нм.
2. Следите за тем, чтобы не перекрутить кабель
датчика. Кабель имеет маркировку в виде белой линии.
3

При затяжке болтов крепления кабеля обратите
внимание на различные моменты затяжки.

4. Болт крепления нижнего кабеля крепится моментом
27 Нм., верхнего кабеля моментом 6 Нм.

Следите за тем, чтобы датчик числа оборотов
не был загрязнен или поврежден.

6. После завершения работ установите ключ зажигания
в рабочее положение и проверьте, чтобы сигнализатор ABS выключился.

ЗАМЕНА ДАТЧИКОВ УГЛОВОЙ СКОРОСТИ ЗАДНИХ КОЛЕССнятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините кабель массы от аккумуляторной батареи, поднимите и установите заднюю часть автомобиля на подставки.
2. Найдите кабель датчика и расстыкуйте штекерное соединение, отсоедините кабель от крепления.
	3. Выверните датчик. Расположение датчика на задней подвеске показано на иллюстрации.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Следите за тем, чтобы не перекрутить кабель
при присоединении. Для правильной прокладки кабель имеет маркировку
в виде белой линии.

2. Болты крепления датчика затяните моментом
22 Нм, болты крепления кабеля моментом 27 Нм.

УКАЗАНИЯ ПО ДАТЧИКАМ УГЛОВОЙ СКОРОСТИ КОЛЕССхема, поясняющая принцип действия датчика угловой скорости колеса
ЗАМЕНА РОТОРА ДАТЧИКА ПЕРЕДНЕГО КОЛЕСА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите переднюю ступицу, как описано в соответствующем разделе.
	2. Снимите ротор с внутренней стороны ступицы колеса.
3. Если снятый ротор устанавливается назад, необходимо проверить поверхности зубьев. Они не должны иметь повреждений.
4. При установке болты затяните моментом 18 Нм.

ЗАМЕНА РОТОРА ДАТЧИКА ЗАДНЕГО КОЛЕСА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите и установите заднюю часть автомобиля
на подставки.

2. Снимите задний привод, как описано в соответствующем
разделе.

3. Снимите и установите зубчатый ротор в связи
с заменой подшипника привода.

4. Указанная работа также описана в Главе Тормозная
система

Антиблокировочная система (ABS) Opel Frontera

Общие сведения

Датчики передних колес располагаются в поворотных кулаках, как показано. Они контролируют число оборотов колес автомобиля через зубчатые венцы, установленные на передних приводах.

Датчики задних колес крепятся к балке заднего моста, как показано.

ЗАМЕНА ЭЛЕМЕНТОВ ABSЗАМЕНА ДАТЧИКОВ УГЛОВОЙ СКОРОСТИ ПЕРЕДНИХ КОЛЕС

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините кабель массы от аккумуляторной батареи.

2. Поднимите и установите переднюю часть автомобиля на подставки.

3. Снимите колесо, обеспечив возможность доступа к кабелю датчика.

4. Выньте штекерное соединение в колесном кожухе из держателя и расстыкуйте его с помощью отвертки.

5. Если имеется несколько штекерных соединений, выясните, какое из них относится к датчику ABS.

6. Отсоедините кабель от крепления.

Выверните торцевым ключом болт крепления датчика и осторожно отверткой отделите его.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Болт крепления затяните моментом 9 Нм.

2. Следите за тем, чтобы не перекрутить кабель датчика. Кабель имеет маркировку в виде белой линии.

При затяжке болтов крепления кабеля обратите внимание на различные моменты затяжки.

4. Болт крепления нижнего кабеля крепится моментом 27 Нм., верхнего кабеля моментом 6 Нм.

Следите за тем, чтобы датчик числа оборотов не был загрязнен или поврежден.

6. После завершения работ установите ключ зажигания в рабочее положение и проверьте, чтобы сигнализатор ABS выключился.

ЗАМЕНА ДАТЧИКОВ УГЛОВОЙ СКОРОСТИ ЗАДНИХ КОЛЕС

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините кабель массы от аккумуляторной батареи, поднимите и установите заднюю часть автомобиля на подставки.
2. Найдите кабель датчика и расстыкуйте штекерное соединение, отсоедините кабель от крепления.
	3. Выверните датчик. Расположение датчика на задней подвеске показано на иллюстрации.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Следите за тем, чтобы не перекрутить кабель при присоединении. Для правильной прокладки кабель имеет маркировку в виде белой линии.

2. Болты крепления датчика затяните моментом 22 Нм, болты крепления кабеля моментом 27 Нм.

УКАЗАНИЯ ПО ДАТЧИКАМ УГЛОВОЙ СКОРОСТИ КОЛЕССхема, поясняющая принцип действия датчика угловой скорости колесаЗАМЕНА РОТОРА ДАТЧИКА ПЕРЕДНЕГО КОЛЕСА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите переднюю ступицу, как описано в соответствующем разделе.
	2. Снимите ротор с внутренней стороны ступицы колеса.
3. Если снятый ротор устанавливается назад, необходимо проверить поверхности зубьев. Они не должны иметь повреждений.
4. При установке болты затяните моментом 18 Нм.

ЗАМЕНА РОТОРА ДАТЧИКА ЗАДНЕГО КОЛЕСА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите и установите заднюю часть автомобиля на подставки.

2. Снимите задний привод, как описано в соответствующем разделе.

3. Снимите и установите зубчатый ротор в связи с заменой подшипника привода.

4. Указанная работа также описана в Главе Тормозная система

Видео про «Антиблокировочная система (ABS)» для Opel Frontera

Опель, замена и ремонт блока АБС

Замена датчика ABS и скорости на Opel Astra G

Проверка датчика ABS opel vectra c

10.10 Антиблокировочная система (ABS) / Opel Frontera

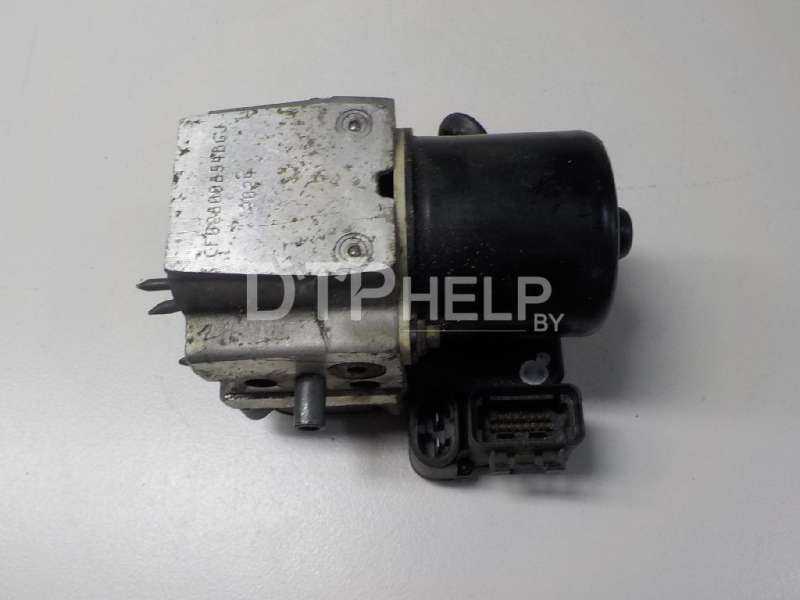

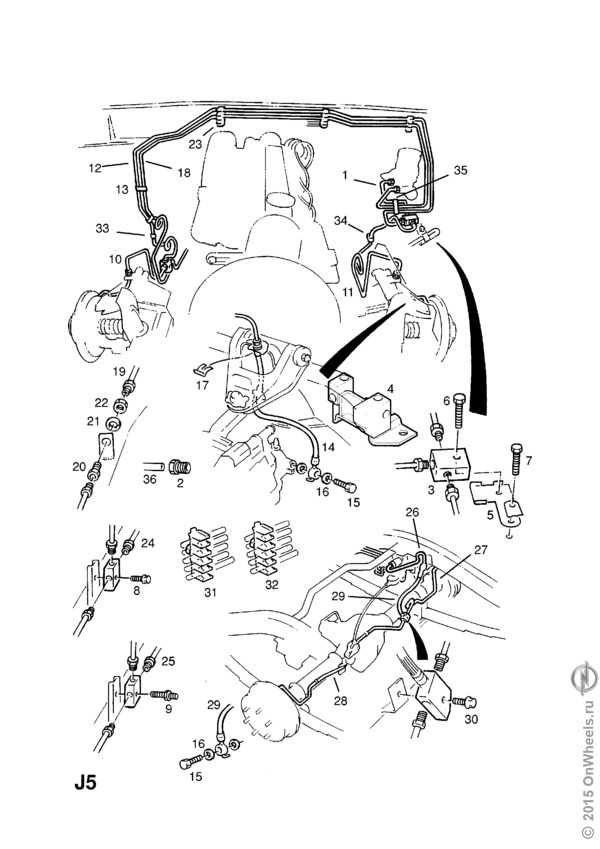

ABS состоит из электронного блока управления, датчиков, расположенных на колесах, гидравлического агрегата, клапанов и реле.
Блок ABS расположен между главным тормозным цилиндром и тормозами. Наличие ABS не влияет на конструкцию вакуумного усилителя и главного тормозного цилиндра.

Датчики передних колес располагаются в поворотных кулаках, как показано. Они контролируют число оборотов колес автомобиля через зубчатые венцы, установленные на передних приводах.

Датчики задних колес крепятся к балке заднего моста, как показано.

При появлении неисправностей в работе ABS необходимо обратиться в автомастерскую фирмы Opel, располагающую специальный диагностический аппаратурой. Если загорается сигнализатор ABS, то движение можно продолжать, но система при этом не работает.ЗАМЕНА ЭЛЕМЕНТОВ ABSЗАМЕНА ДАТЧИКОВ УГЛОВОЙ СКОРОСТИ ПЕРЕДНИХ КОЛЕС
Датчики передних колес снимаются и устанавливаются следующим образом:Снятие

1. Отсоедините кабель массы от аккумуляторной батареи.

2. Поднимите и установите переднюю часть автомобиля на подставки.

3. Снимите колесо, обеспечив возможность доступа к кабелю датчика.

4. Выньте штекерное соединение в колесном кожухе из держателя и расстыкуйте его с помощью отвертки.

5. Если имеется несколько штекерных соединений, выясните, какое из них относится к датчику ABS.

6. Отсоедините кабель от крепления.

Выверните торцевым ключом болт крепления датчика и осторожно отверткой отделите его.

Установка
Устанавливается датчик в последовательности, обратной снятию.

1. Болт крепления затяните моментом 9 Нм.

2. Следите за тем, чтобы не перекрутить кабель датчика. Кабель имеет маркировку в виде белой линии.

При затяжке болтов крепления кабеля обратите внимание на различные моменты затяжки.

4. Болт крепления нижнего кабеля крепится моментом 27 Нм., верхнего кабеля моментом 6 Нм.

Следите за тем, чтобы датчик числа оборотов не был загрязнен или поврежден.

6. После завершения работ установите ключ зажигания в рабочее положение и проверьте, чтобы сигнализатор ABS выключился.

ЗАМЕНА ДАТЧИКОВ УГЛОВОЙ СКОРОСТИ ЗАДНИХ КОЛЕССнятие

1. Отсоедините кабель массы от аккумуляторной батареи, поднимите и установите заднюю часть автомобиля на подставки.
2. Найдите кабель датчика и расстыкуйте штекерное соединение, отсоедините кабель от крепления.
	3. Выверните датчик. Расположение датчика на задней подвеске показано на иллюстрации.

Установка
Устанавливается датчик в последовательности, обратной снятию.

1. Следите за тем, чтобы не перекрутить кабель при присоединении. Для правильной прокладки кабель имеет маркировку в виде белой линии.

2. Болты крепления датчика затяните моментом 22 Нм, болты крепления кабеля моментом 27 Нм.

УКАЗАНИЯ ПО ДАТЧИКАМ УГЛОВОЙ СКОРОСТИ КОЛЕС
Датчик угловой скорости колеса состоит из магнитного сердечника и катушки. Принцип действия датчика поясняется схемой на иллюстрации.Схема, поясняющая принцип действия датчика угловой скорости колеса
Выступ полюсного наконечника окружен магнитным полем. В процессе вращения зубья зубчатого ротора пересекают магнитное поле. Это приводит к искажению поля, что в свою очередь индицирует переменное напряжение в катушке датчика. Частота изменения напряжения соответствует числу оборотов колеса. Соответствующая информация поступает в блок управления.
Зубчатые роторы (иначе их называют импульсные кольца) имеют 54 зуба. Спереди роторы крепятся тремя болтами к внутренней стороне узла ступица/ тормозной диск. Сзади зубчатые роторы напрессованы на приводы.ЗАМЕНА РОТОРА ДАТЧИКА ПЕРЕДНЕГО КОЛЕСА

1. Снимите переднюю ступицу, как описано в соответствующем разделе.
	2. Снимите ротор с внутренней стороны ступицы колеса.
3. Если снятый ротор устанавливается назад, необходимо проверить поверхности зубьев. Они не должны иметь повреждений.
4. При установке болты затяните моментом 18 Нм.
