Кто подскажет по пассат б3 92г.в., 1, 8 л, моновпрыск | Автор темы: Lisimba

Настраивает ли кто в бору моно? Проблема собственно в: 1.большой расход топлива 2.провалы при резком нажатии педали газа 3.увеличилось время набора скорости (наверно из за провалов ;-))

Anton (Nelsen) Игорь про лямбду помню.

Anton (Nelsen) Ну вот проблемы решены! Спасибо ребятам! 1.Диагностика, а в последствии и замена лямбда зонда решила проблему с расходом. 2, 3.Настройка зажигания решила проблему провалов и набора скорости. Еще раз спасибо товарищам умельцам.

Igor (Josephus) вот тебе товарищ еще кое что по твоему движку: эти операции ты осилишь самостоятельно

«Cтартовая инициализация» для блоков управления Mono-Jetronic и Mono-Motronic «Двигатель жутко дымил чернотой, холостой ход ужасный (как будто свечи работают через раз). Приехал в сервис. » (из письма отчаявшегося владельца MJ) Любителям езды на короткие расстояния на холодном двигателе, заводчикам моторов с нажатой педалью газа.

Данный метод может устранить проблемы в работе двигателя в режимах «холостой ход», «круиз» и «запуск двигателя». В процессе «стартовой инициализации» электронный блок управления впрыском/двигателем, работая в оптимальных условиях, запоминает в своей памяти настройки для наилучшей работы указанных выше режимов, с учетом реального состояния двигателя и технологического разброса параметров датчиков. Однако, в процессе эксплуатации двигателя возможна потеря оптимальных настроек в следствии «перенастройки» блока. Например, причиной такого поведения могут быть частые поездки на короткое расстояние или регулярный запуск двигателя с нажатой педалью газа. Также причиной потери настроек может стать проведение каких-либо ремонтных работ связанных с отключением – подключением аккумуляторной батареи, частого запуска-остановки непрогретого двигателя. В таком случае описанная методика поможет вам вернуть все на свои места. Данная процедура применима к любым версиям блоков управления Mono-Jetronic/Motronic. Однако следует иметь в виду, что она не избавляет от проблем в работе двигателя связанных с неисправностями компонентов системы, например, датчиков, утечек воздуха во впускном тракте, плохим качеством соединения с массой и т.п.

Итак, что следует сделать. 1.Завести и прогреть двигатель до двухкратного включения вентилятора охлаждения или до достижения температуры масла +80 С. 2.Заглушить двигатель и выключить зажигание. 3.Отключить разъем от блока управления Mono-Jetronic/Motronic Подождать не менее 10 минут. Это необходимо для того, чтобы содержимое оперативной памяти блока управления было гарантированно стерто (потеряно). 4.Подключить разъем обратно к блоку управления.

*Примечание. Теоретически можно заменить действия пп.3 и 4 отключением на такое же время минусовой клеммы АКБ и в большинстве случаев это упрощение допустимо. Однако, в некоторых случаях из-за особенностей реализации электросхемы автомобиля такое решение не проходит.

5.Не нажимая на педаль газа запустить двигатель. 6.Оставить двигатель работать на холостом ходу минимум на 5 минут. НЕ ДОБАВЛЯТЬ ОБОРОТОВ. . Выключатель «холостой ход» должен все время оставаться замкнутым. 7.Заглушить двигатель и выключить зажигание. 8.Повторить пп.5, 6 и 7. еще ДВА раза.

Anton (Nelsen) Блин еще бы прокладки на коллекторе так же менялись бы! ))) Завел подождал, заглушил подождал, завел подождал. и все прокладки заменены! )))

Igor (Josephus) вот уж, прокладки такие еще не придумали. кстати с прокладками не тяни, ибо скоро совсем орать начнет))

Устройство моновпрыска

Революционным в появлении новой топливной системы был отказ от использования карбюратора и установка форсунки. Идея сама по себе не была новой, но реализация моновпрыска приблизила инженеров к созданию современных инжекторных систем. Главной отличительной особенностью рассматриваемого технического решения стало использование единственной форсунки, распыляющей топливо. В остальном принцип работы моновпрыска схож с нынешними топливными системами.

Одноточечная система впрыска работала с топливом, находящимся под низким по современным меркам давлением. Сигнал об открытии и закрытии поступал с электронного блока управления. Внутри форсунки стоит электромагнитный клапан, который отвечает за дозирование бензина. За регулировку количества подаваемого воздуха отвечает дроссельная заслонка моновпрыска.

Советы по настройке

Настройка моновпрыска наиболее часто требуется когда плавают обороты мотора. Наблюдаться это может как на холостом ходу так и во время движения. Наиболее сильно заметно сбои в работе двигателя при переключении передач. Все эти симптомы говорят, что регулировка моновпрыска потребуется в ближайшее время.

Описание последовательности действий:

Мультиметром проверить сопротивление датчика температуры всасываемого воздуха и сверить с табличными значениями;

По завершению регулировки требуется завести автомобиль. Пробная поездка должна показать отсутствие плавающих оборотов. В противном случае необходимо дополнительно проверить сопутствующие системы.

Поддержание моновпрыска в исправном состоянии возможно только при качественной диагностике

Необходимо обращать внимание на любые изменения в поведении автомобиля. Чем раньше будет замечена неисправность, тем дешевле обойдется ее устранение

Необходимо регулярно уделять внимание впрыску.

Плюсы и минусы системы

Двигатель с моновпрыском в своё время решал множество проблем, так как обладал явными преимуществами перед карбюраторным:

Автовладельцу необязательно было даже знать устройство двигателя, так как его работа регулируется автоматически с помощью датчиков. Это увеличило число обладателей автомобилей, простых в обслуживании – заправился и поехал.
Расход топлива меньше, а КПД двигателя больше, причём как при движении в разных режимах, так и на холостом ходу.
По сравнению с карбюраторными двигателями уменьшено количество вредных выбросов в атмосферу.
Простая конструкция.
Быстрый запуск двигателя в любых условиях.

Однако такая конструкция была вытеснена более совершенным инжекторным двигателем. И причинами для этого стали:

Сложности с ремонтом и настройкой – требуется специальное оборудование. Дома в гараже это не делается.
Запчасти не только редкие, но и дорогие.
Требуется качественный бензин. Если смесь недостаточно хороша, мотор начинает «капризничать»

Для отечественных условий это особенно важно, так как качество бензина не гарантируется ни на одной автозаправке, и оно обычно не очень соответствует требованиям.
Цилиндры находятся на разном расстоянии от форсунки, и смесь попадает в них за разное время. Поэтому бензин прогорает не полностью, а его расход увеличивается.
Для работы требуется электричество, тогда как карбюратору нужна искра только при старте, а потом топливо подаётся механическим путём

Если аккумулятор некачественный или имеет слабый заряд, запустить мотор не получится.

Конструкция инжекторного двигателя Именно поэтому современные инжекторы и потеснили моновпрыск, так как обладают его преимуществами, но лишены его недостатков.

Что такое моновпрыск в автомобиле

Главная особенность этой системы, из-за чего и произошло название – использование всего одной форсунки. Топливная смесь впрыскивается в общую камеру, а уже из неё попадает в тот цилиндр, в котором открыт клапан.

Сейчас автомобили, работающие на бензине, используют распределённую подачу, когда в каждый цилиндр подача смеси происходит индивидуально, отдельной форсункой. Но так расходуется больше топлива.

Устройство моновпрыска

Устройство и принцип работы этой системы довольно сложны и отличаются от других, более популярных. Её работа поддерживается большим количеством датчиков, регулирующим подачу топлива, но это позволяет легко запускать холодный двигатель.

Единственная форсунка устанавливается над дроссельной заслонкой, которой регулируется подача воздуха. Топливо впрыскивается между корпусом и заслонкой, и этот процесс синхронизирован с зажиганием.

Схема устройства

Для дозирования топлива на разных режимах работы двигателя используются датчики. Открытие форсунки происходит под управлением электронного контроллера, а его количество дозируется электромагнитным клапаном. В цилиндры смесь из общей камеры поочерёдно попадает при открытии соответствующих клапанов, где и воспламеняется.

Принцип работы

В общем, разобраться, как работает моновпрыск, несложно. Процесс состоит из нескольких этапов.

Датчики, в зависимости от режима работы двигателя, регулируют количество топлива, которое выдаст форсунка.
Топливо поступает через форсунку в общую камеру, где смешивается с воздухом.
Готовая смесь поступает в первый открывшийся цилиндр.
Лишнее неиспользованное топливо по обратной магистрали возвращается назад.

Форсунка имеет распылительное сопло и запорный клапан. Подача топлива происходит в импульсном режиме, под управлением электромагнита. Подача воздуха регулируется дроссельной заслонкой, которая, в свою очередь, управляется с помощью механического или электрического привода.

Схема работы моновпрыск регулятор топлива

Но в реальности моновпрыск требует тщательной регулировки и синхронизации. К тому же, такое устройство сложно ремонтировать, и это важные причины, почему такая схема не получила распространения.

Снятие и установка карбюратора Opel Vectra A

Снятие

Отсоединение вакуумных трубок от передней части карбюратора на моделях 1,6 л

Общие сведения

1. Снимите провод массы с аккумулятора.

2. На ранних моделях снимите воздушный фильтр. На более поздних моделях отсоедините воздухопровод от воздушного фильтра, затем отсоедините вакуумную трубку и шланг вентиляции картера от воздушной камеры. Отвинтите три винта и снимите воздушную камеру вместе с воздуховодом.

3. На моделях 1,4 л отсоедините подающий топливный шланг от карбюратора, а на моделях 1,6 и 1,8 л отсоедините топливные шланги от сепаратора паров топлива. Закройте концы шлангов подходящи ми пробками.

4. Извлеките скобу, крепящую оболочку троса акселератора к кронштейну на карбюраторе, затем снимите уплотнительное кольцо с кронштейна и отсоедините трос акселератора от рычага дроссельной заслонки.

5. Промаркируйте и отсоедините шланги подачи охлаждающей жидкости от корпуса автоматической воздушной заслонки. Закройте концы шлангов подходящими пробками или закрепите их в верхнем положении для исключения вытекания охлаждающей жидкости.

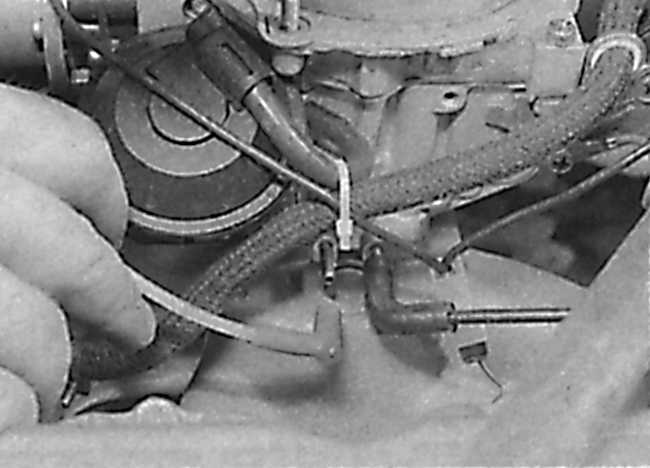

6. Промаркируйте и отсоедините от передней части карбюратора вакуумные трубки (см. рисунок).

7. Отсоедините от карбюратора электрические разъемы.

8. Отвинтите три гайки и снимите карбюратор со шпилек на впускном коллекторе.

9. Снимите прокладки и проставку, установ ленные между карбюратором и впускным коллектором.

Ремонт

Общие сведения

1. Слейте топливо из поплавковой камеры карбюратора и сепаратора паров топлива. Очистите наружную поверхность карбюратора, затем снимите верхнюю крышку карбюратора.

2. Используя сжатый воздух, продуйте жиклеры и отверстия карбюратора. Ни в коем случае не используйте для очистки жиклеров проволоку, даже медную. При необходимости вывинтите жиклеры.

3. Снимите топливный фильтр, расположенный в соединительной муфте подачи топлива.

4. Очистите поплавковую камеру. При наличии износа или повреждений замените поплавок и игольчатый клапан. Проверьте, что игольчатый клапан полностью закрывается перед тем, как поплавок достигнет своего верхнего положения.

5. Замените диафрагмы в клапане обогащения и ускорительном насосе.

6. Дальнейшая разборка карбюратора не рекомендуется.

7. Сборка карбюратора производится в последовательности, обратной снятию. При сборке карбюратора используйте новые прокладки и уплотнительные кольца, а также смажьте тяги смазкой на основе дисульфида молибдена.

Установка

Перед установкой карбюратора выполните следующие действия:

– установите регулировочный винт ускоренных оборотов холостого хода на самую высокую ступеньку ускоренных оборотов холостого хода;
– используя сверло, проверьте величину открытия дроссельной заслонки первичной камеры;
– при необходимости произведите регулировку ускоренных оборотов холостого хода;
– заключительную регулировку оборотов ускоренного холостого хода необходимо произвести на работающем двигателе.

Общие сведения

1. Установка производится в последовательности, обратной снятию. При установке карбюратора используйте новые прокладки.

2. После установки карбюратора выполните следующие проверки и регулировки.

3. Проверьте и, при необходимости, отрегулируйте трос акселератора.

4. Проверьте уровень охлаждающей жидкости и, при необходимости, доведите его до нормы.

5. Проверьте и, при необходимости, отрегулируйте обороты холостого хода и содержание СО в выхлопных газах.
